Elektra Beckum TF 904 Tischfräsmaschine

Modellhistorie

Die Elektra Beckum TF 904 kam 1994 auf den Markt hatte gegenüber der TF 900 aber "nur" eine Geschwindigkeit (1800 U/min) mehr und gab es in 3 Tischvarianten, Aluminium mit Edelstahlauflage, Aluminium gehärtet und Grauguss. Mit Graugusstisch wog die Maschine ca. 100 kg.

Alle Zubehörteile der TF 900 passen dementsprechend auch bei der TF 904. Siehe auch TF 900.

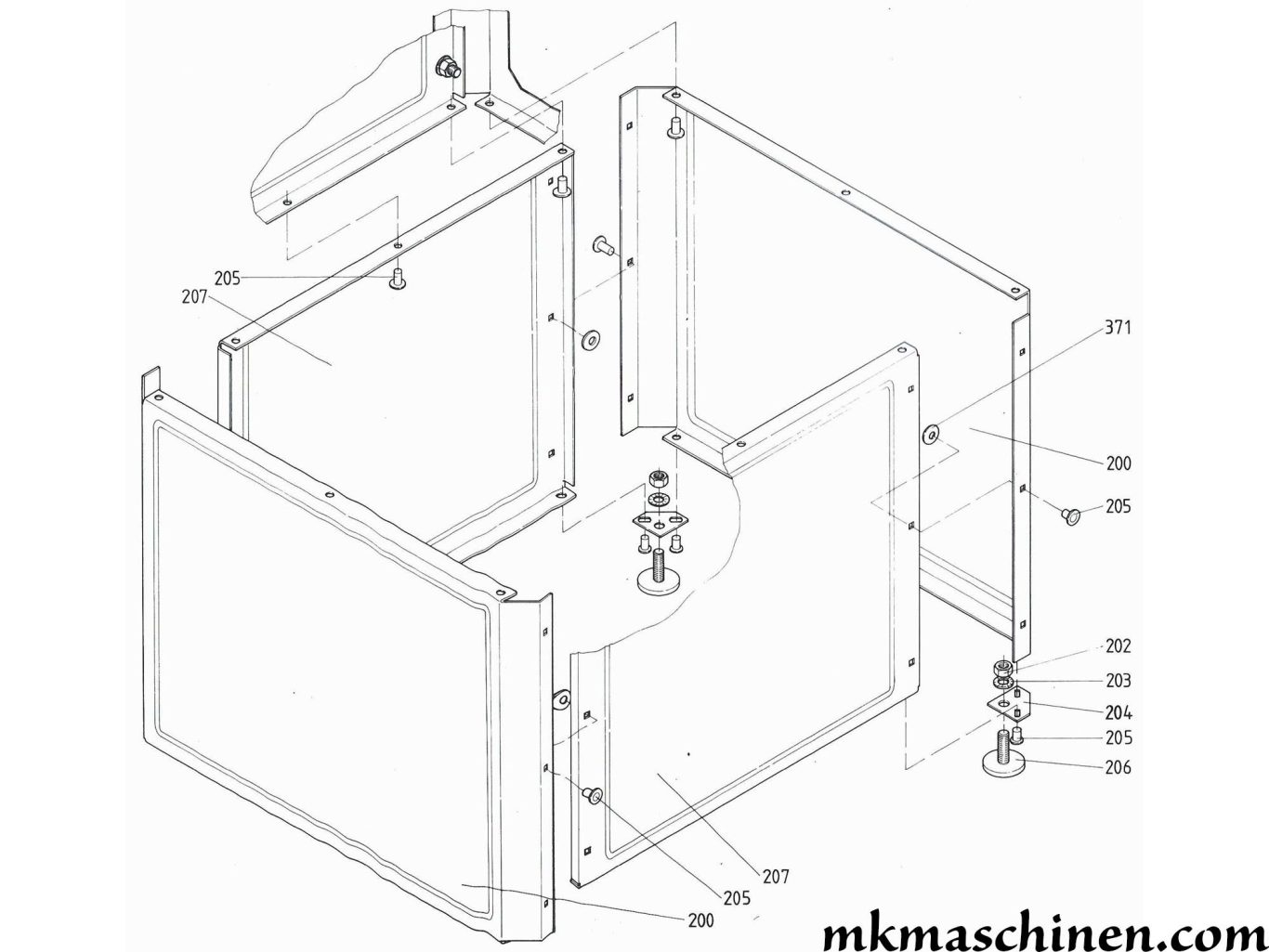

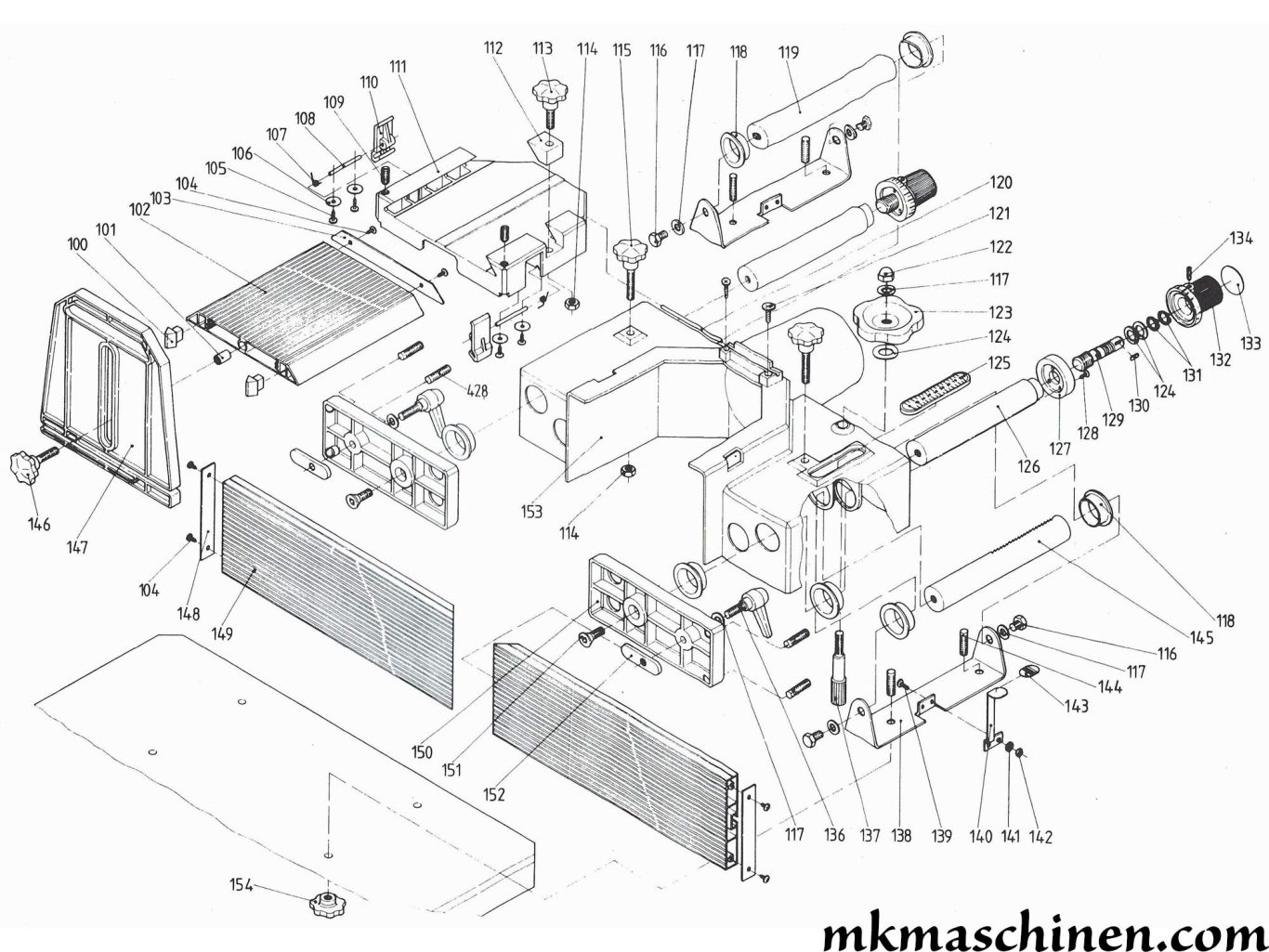

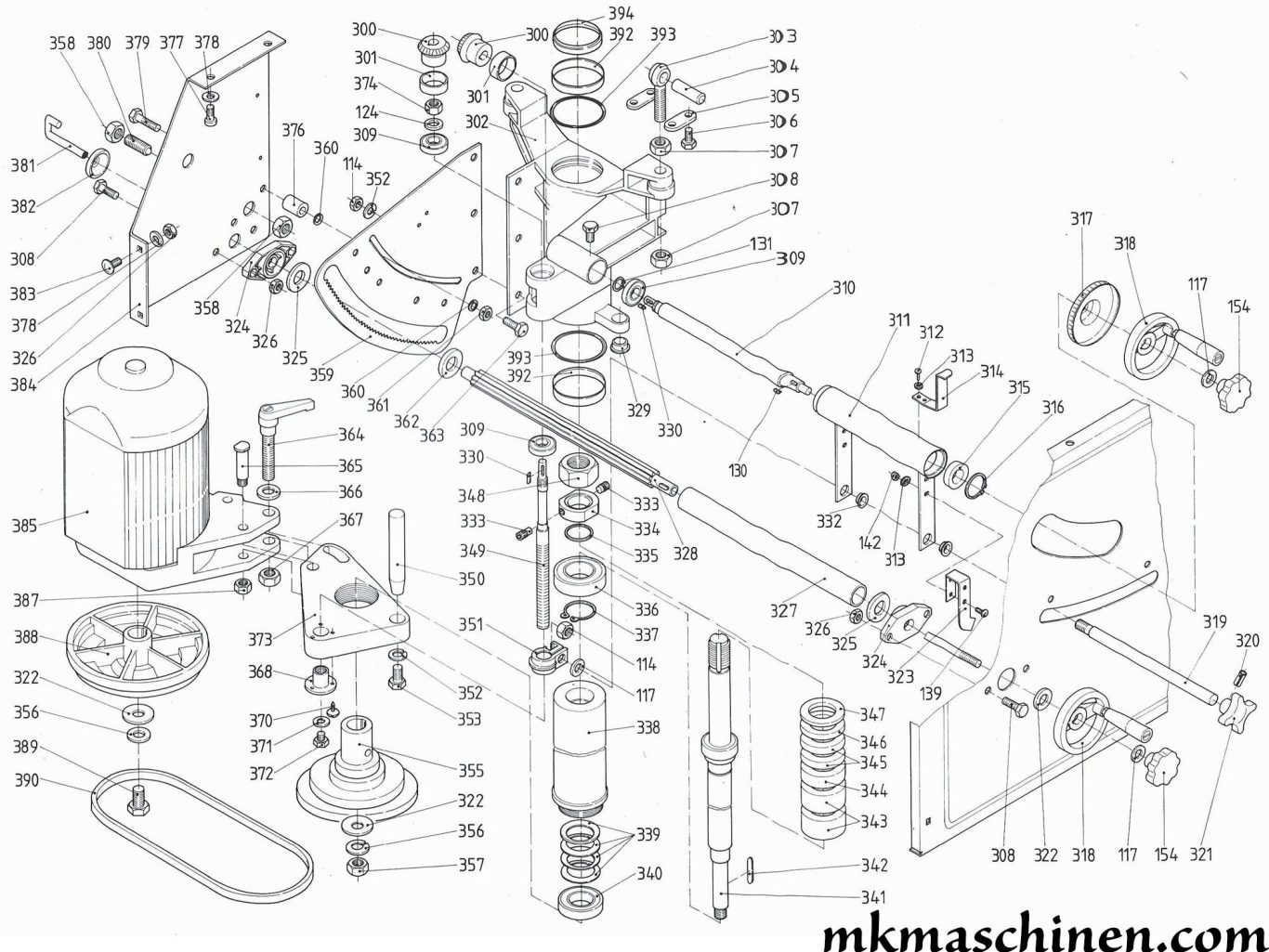

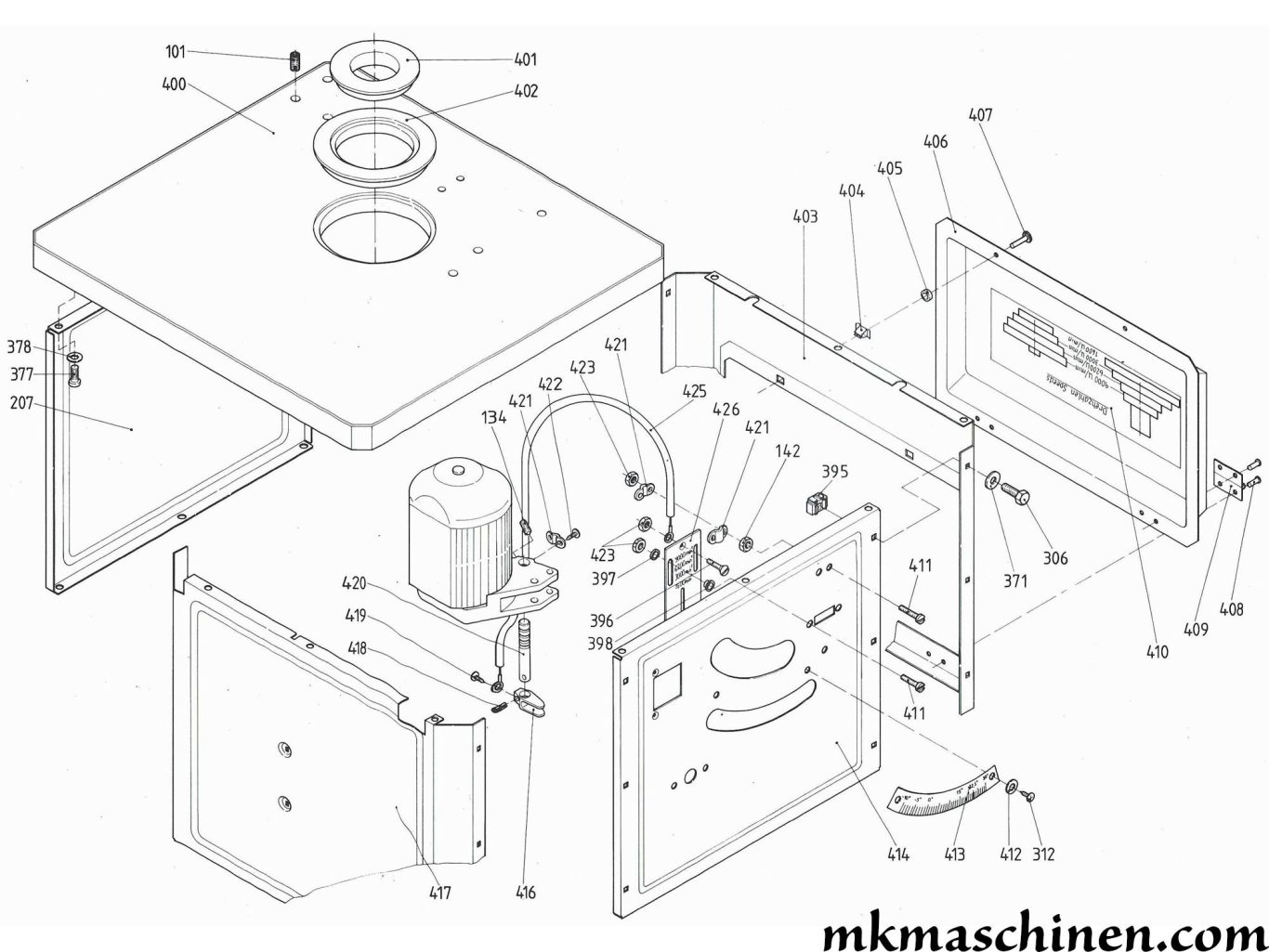

Die Elektra Beckum TF 904 besteht aus ca. 99 maschinenspezifischen Teilen und ca. 81 Normteilen wie Scheiben, Schrauben oder Kugellagern.

Im Jahr 2001 lag ein Verkaufs-Neupreis der TF 904 2,8 RDNB bei 3.349,00 DM. Unter Berücksichtigung des amtlichen Euro-Umrechnungskurs und der Entwicklung des allgemeinen Verbraucherpreisindex würde sich ein heutiger (Stand 08/2026) Listen-Neupreis von ca. 2.756,00 € ergeben.

Aufbau der Bezeichnung:

TF steht für Tischfräsmaschine

904 steht für 4 Geschwindigkeiten, 9000 U/min Höchst-Spindel Drehzahl (diese wurde später auf 8500 U/min reduziert)

R steht für Rechtslauf zusätzlich zum Standard Linkslauf

D steht für 400 Volt Drehstromanschluss

W steht für 230 Volt Wechselstromanschluss

N steht für Nullspannungsschalter

B steht für die Motorbremse

Modelle

014 109 0410 - TF 904/3,1 WNB - elektronische Motorbremse
014 109 0402 - TF 904/2,8 DNB - elektronische Motorbremse
014 109 0429 - TF 904/2,8 RDNB - Federkraftbremse

Sonderzubehör:

091 400 8166 - Andruckvorrichtung TF 900/904
091 400 6538 - Schiebeschlitten TF 900/904
091 400 7119 - Anlaufring mit Schutzhaube TF 900/904
091 400 5329 - Tischverlängerung TF 900/904
091 400 5353 - Vorsatzbrett mit Haltelade
091 400 7127 - Vorschubeinrichtung TF 900/904
091 400 8590 - Umbausatz Schiebeschlitten PK- TF
091 000 9680 - Exzenterspannvorrichtung ohne Ständer
091 400 9790 - Spannständer für Spannplatte
091 400 9871 - Frässchutzeinrichtung TF zum Bogenfräsen

Seriennummern Maschinen

4183 0001 - 1994
4204 0001 - 1994
4204 0501 - 1995
4204 1001 - 1996
7022 0001 - 1997
8452 0001 - 1998
9443 0001 - 1999
1063 0001 - 2001

Technische Daten der Elektra Beckum TF 904 2,8 DNB Baujahr 1994:

Drehrichtung: Links
Motorbremse: elektronisch
Motorschutz: Überstrom-Schalter
Wiederanlaufschutz: Ja
Arbeitshöhe: 910 mm
Standfläche: 580 x 565 mm
Tischoberfläche: Edelstahlauflage
Tischgröße: 650 x 600 mm (BxT)
Tischbohrung: 150/115/65 mm
Werkstück Auflagefläche: 320 ~ 400 x 650 mm
Werkzeugdurchmesser max.: 200 mm
Frästiefeneinstellung: 0 ~ 80 mm
Feineinstellung Anschlaglineale: +/- 10 mm
Spindelhub: 0 ~ 80 mm
Spindelneigung: -10° ~ 30°
Spindeldurchmesser: 30 mm
Spindel Drehzahl: 1800/3000/6200/8500 U/min
Absaugstutzen: Ø 100 mm
Motorleistung P1: 2,8 kW S6 40%
Motorleistung P2: 1,4 kW S1
Drehzahl Motor: 2800 U/min
Schutzart: IP 44
Netz: 400V 3Ph
Gewicht: 80 kg


Arbeitsplatzbezogener Emissionswert nach DIN 45635
Im Leerlauf: 77 dB (A)
Arbeitsgeräusch: 82 dB (A)
