Elektra Beckum HC 320/410 Hobelmaschine

Modellhistorie

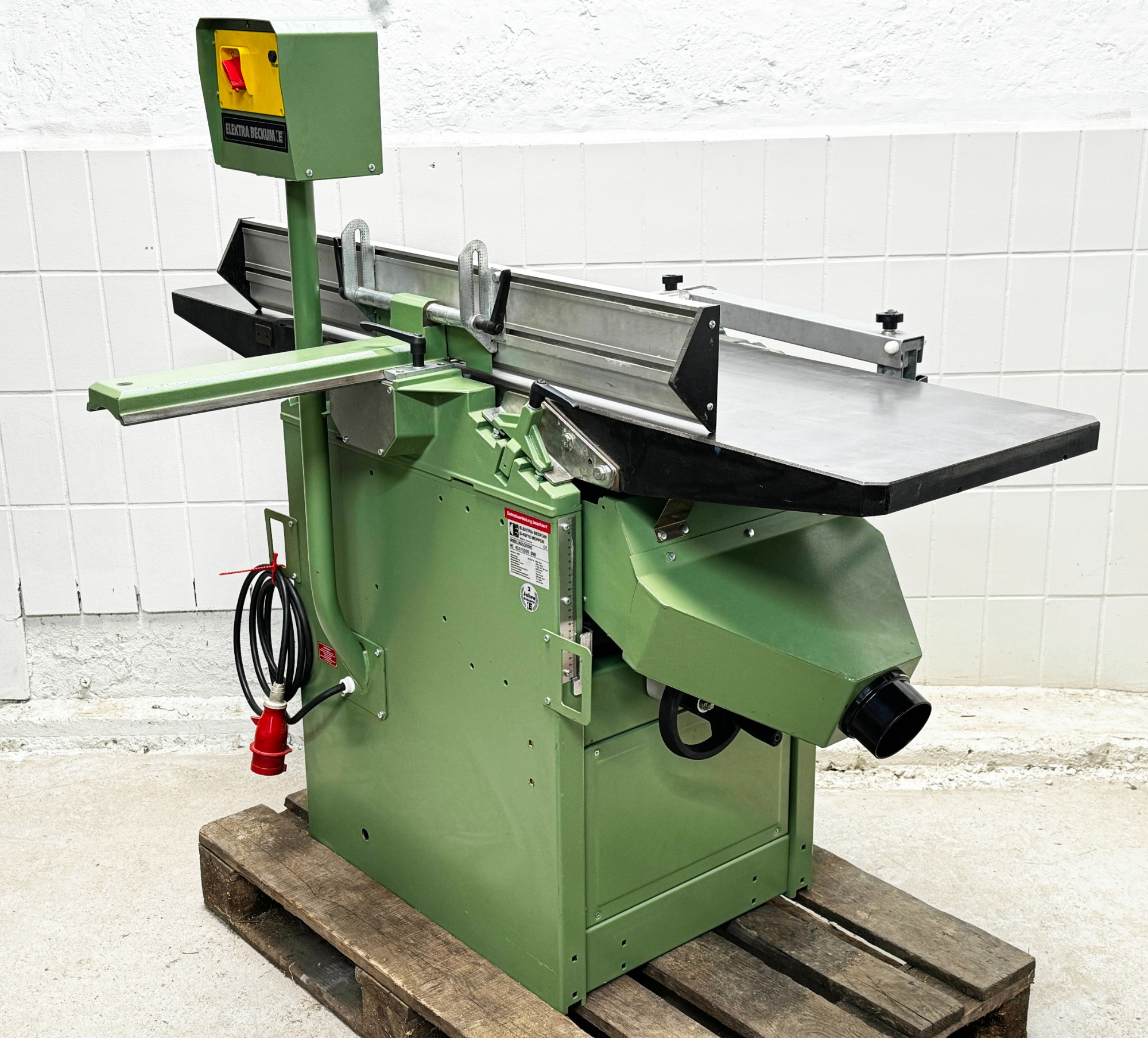

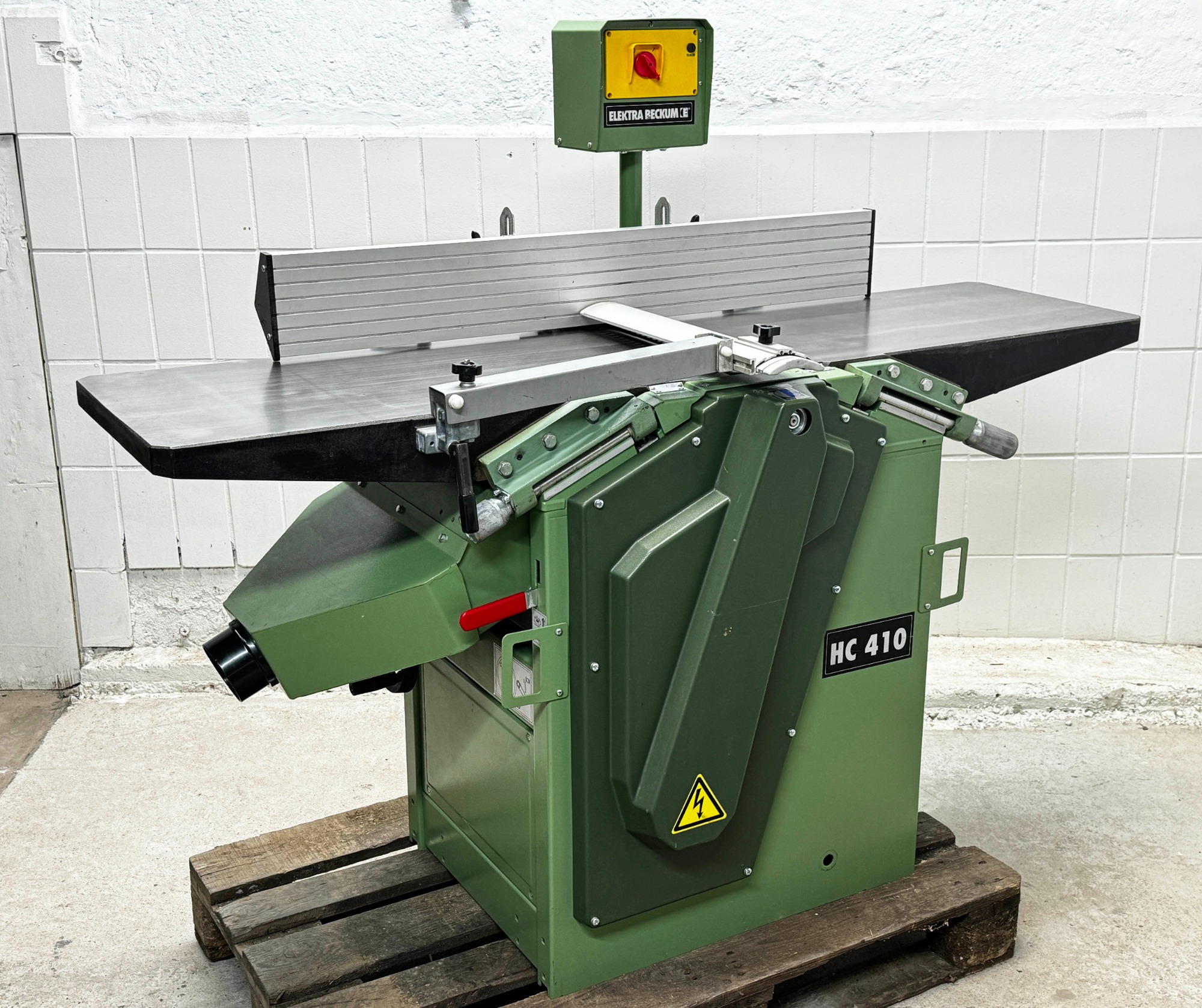

Im Jahr 1994 wurde die schon erstklassige Elektra Beckum HC 310 K Abricht- und Dickenhobelmaschine von der HC 320 mit 320 mm Hobelbreite und der, bis auf die Breite, baugleichen HC 410 mit 410 mm Hobelbreite abgelöst. Beide Maschinen sind für den professionellen Anwender konzipiert, robust, langlebig und einfach in der Handhabung.

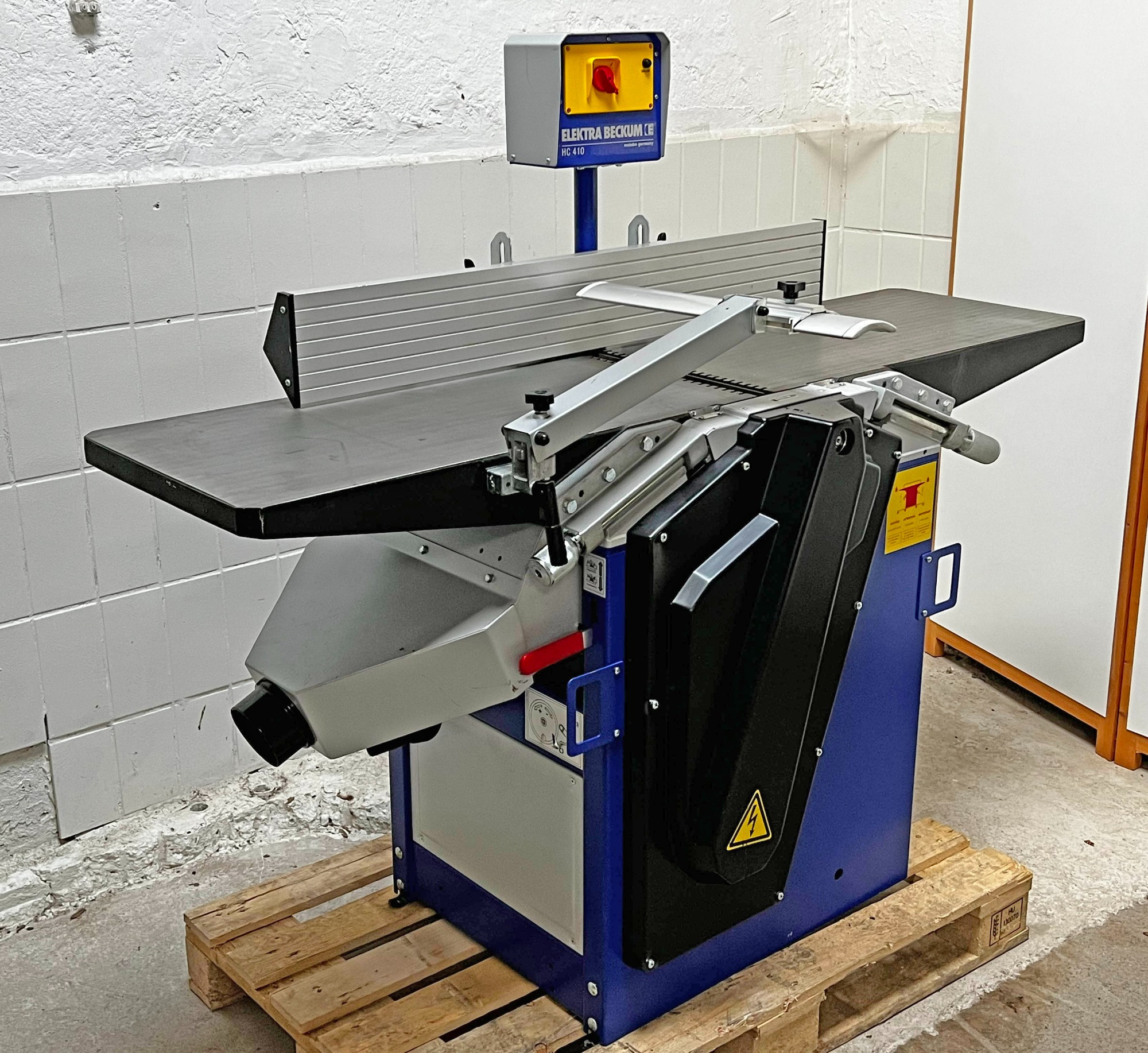

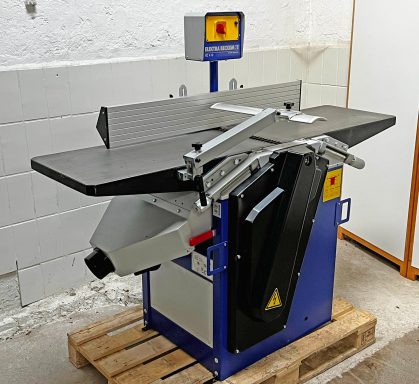

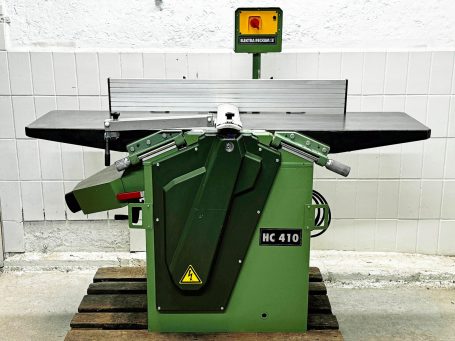

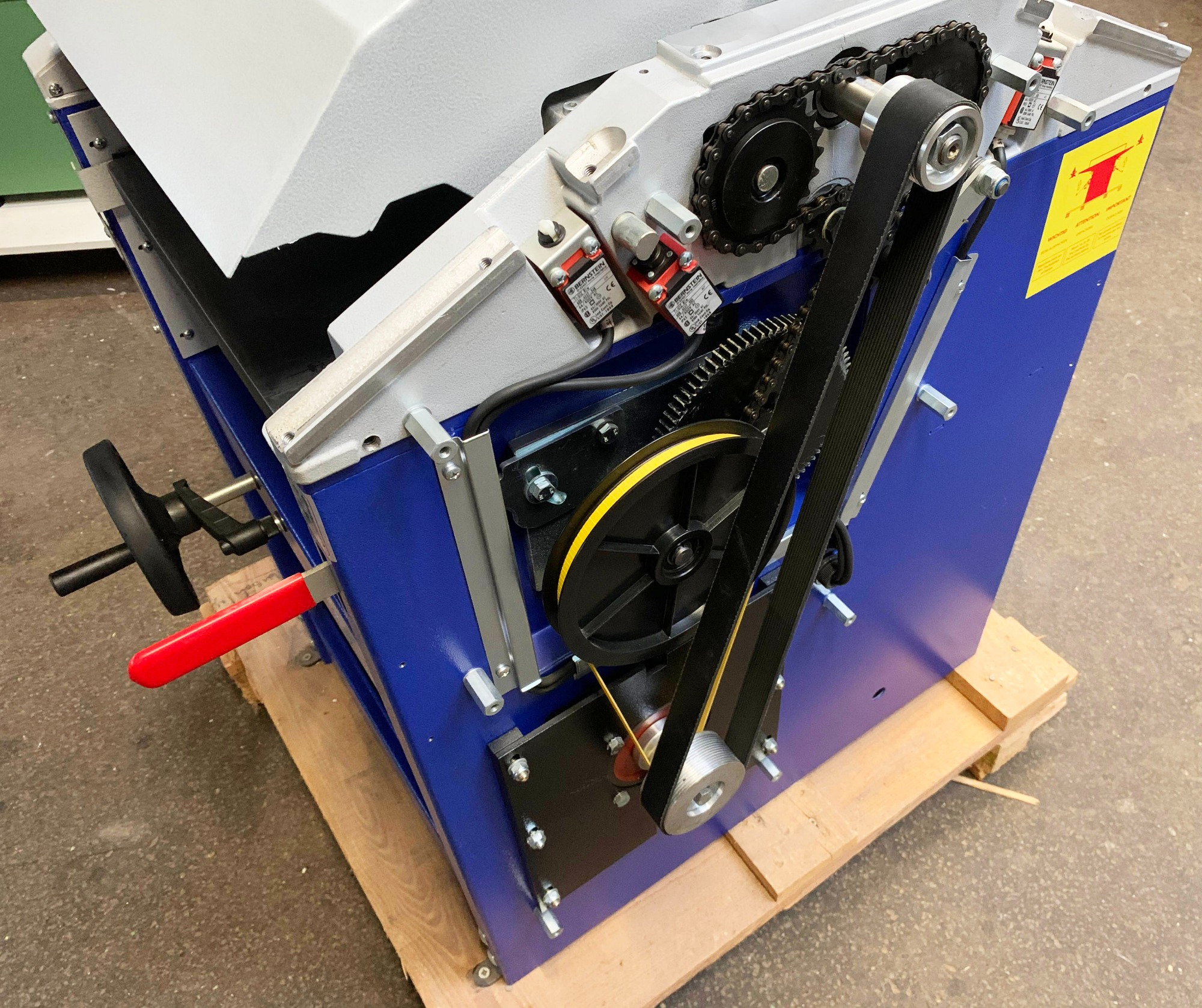

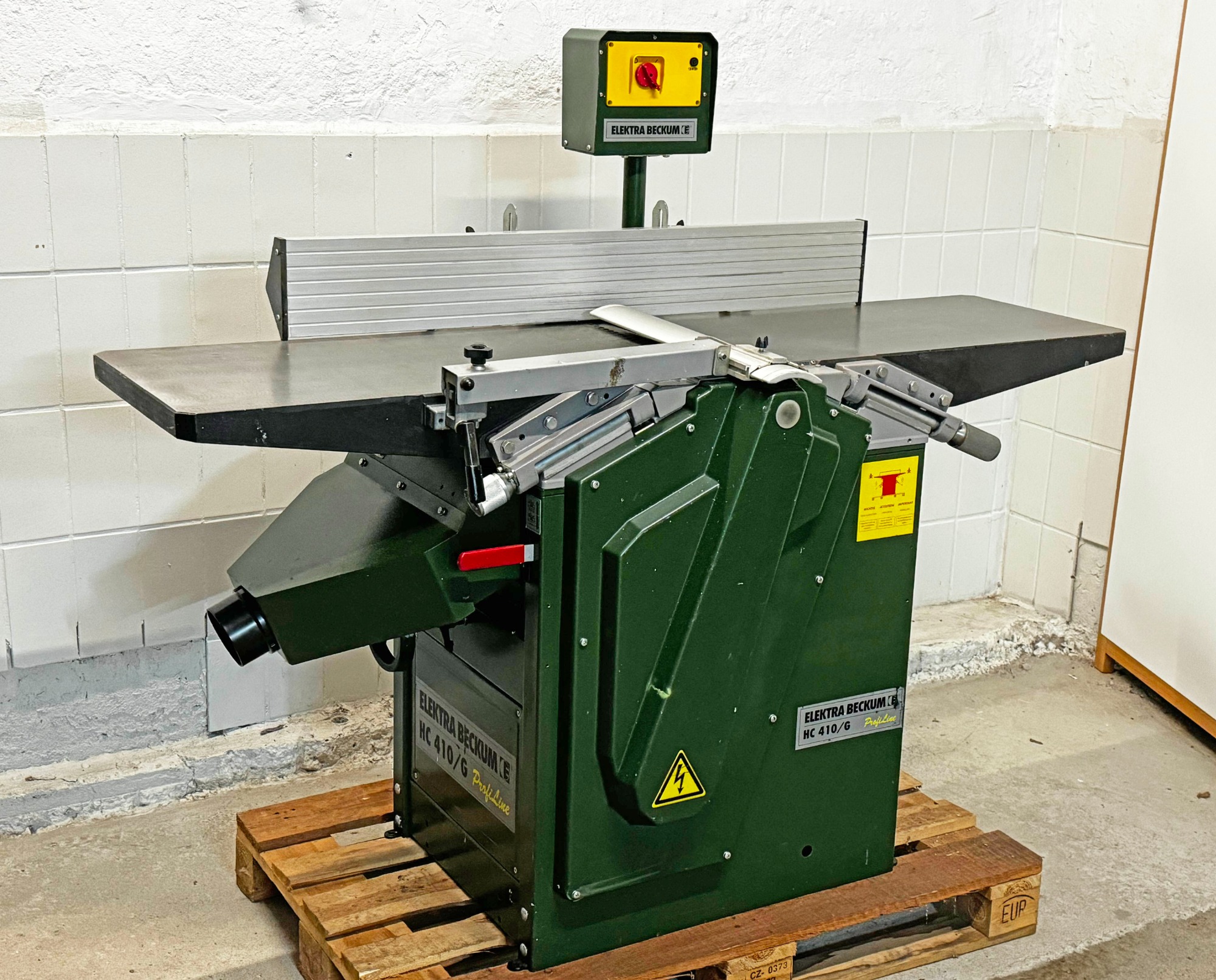

Beide Maschinen starten 1994, jedoch wurde ab 2000 nur die HC 410 weitergebaut bis ca. 2010. Daher gibt es die HC 410 in den Farben resedagrün (hellgrün), dunkelgrün und in blau.

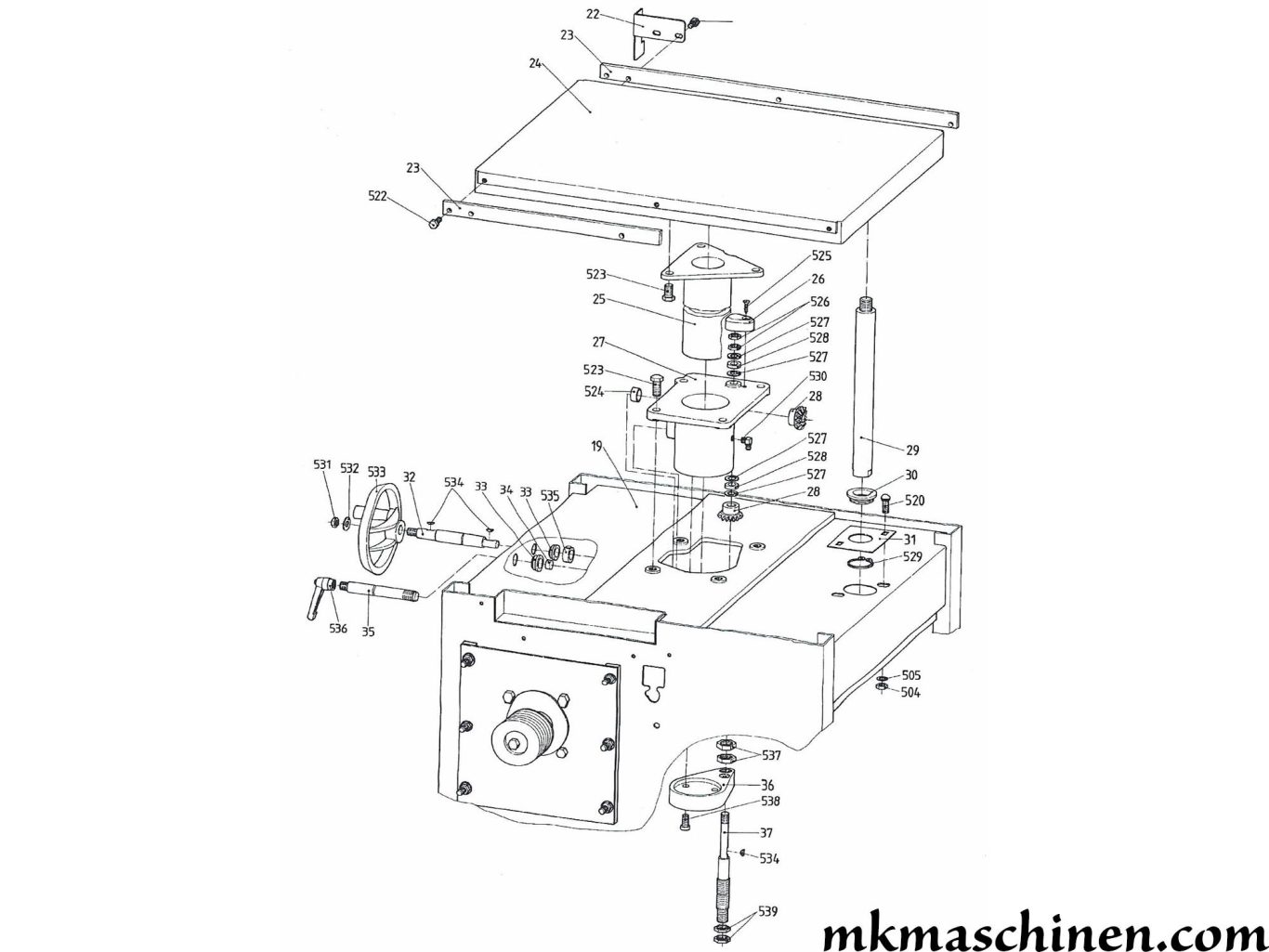

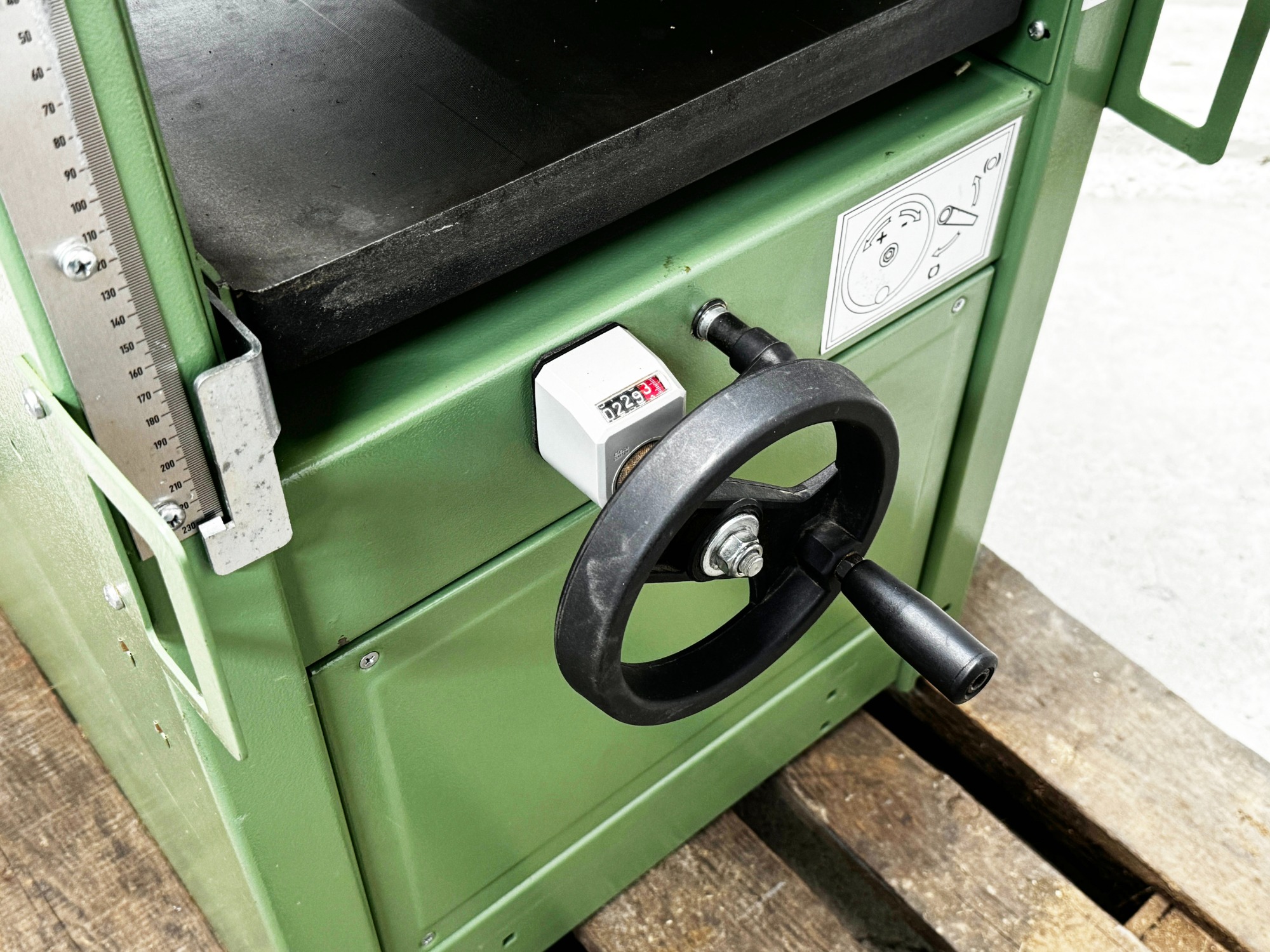

Serienmäßig sind die Abrichtplatten der HC 320 aus Aluminium-Druckguss und bei der HC 410 ebenso aus Aluminium-Druckguss aber auf der Arbeitsfläche teflonbeschichtet. Der Dickentisch aus Grauguss sitzt auf einer massiven Zentralsäule und ist per Handrad über ein Winkelgetriebe leichtgängig um 230 mm in der Höhe verstellbar.

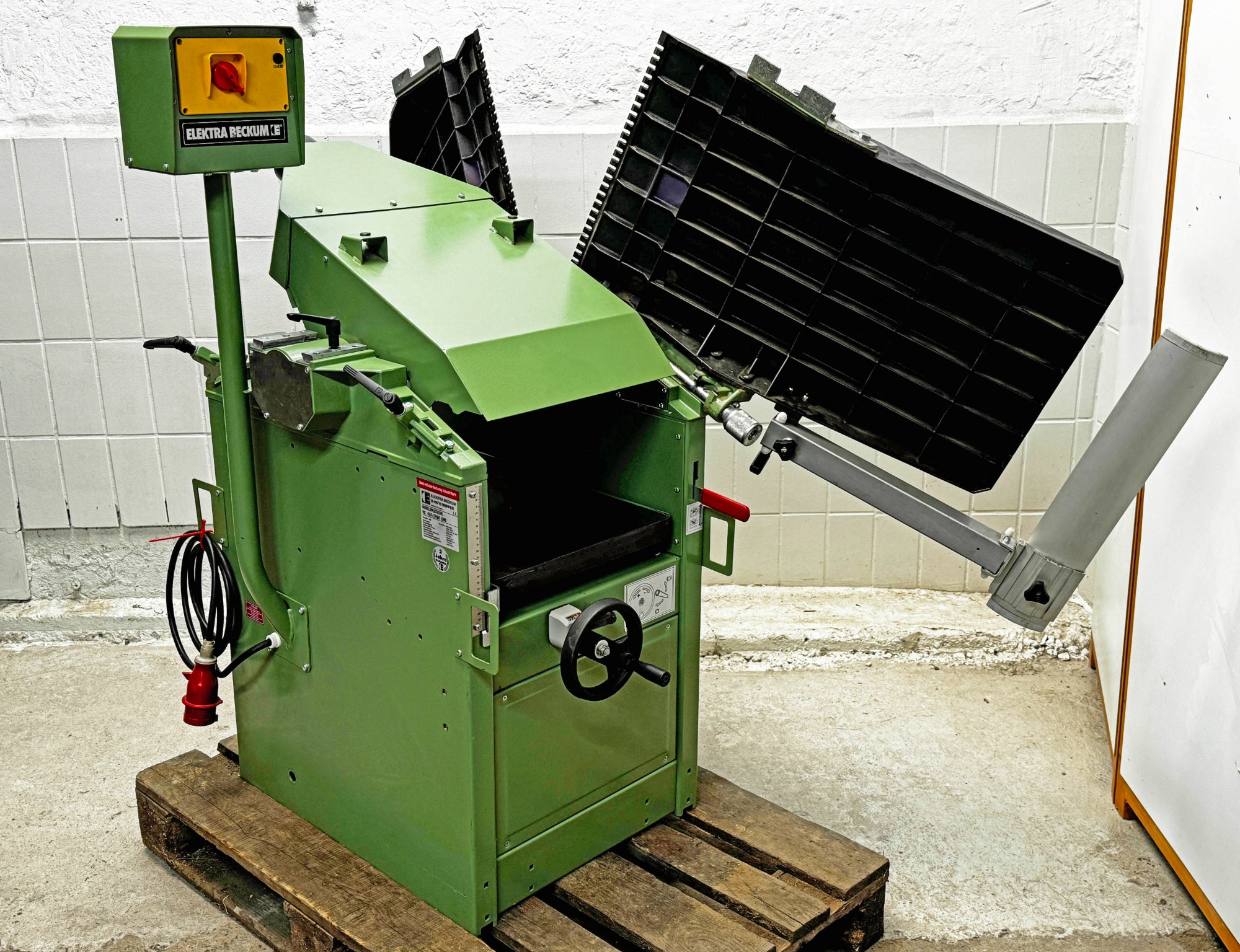

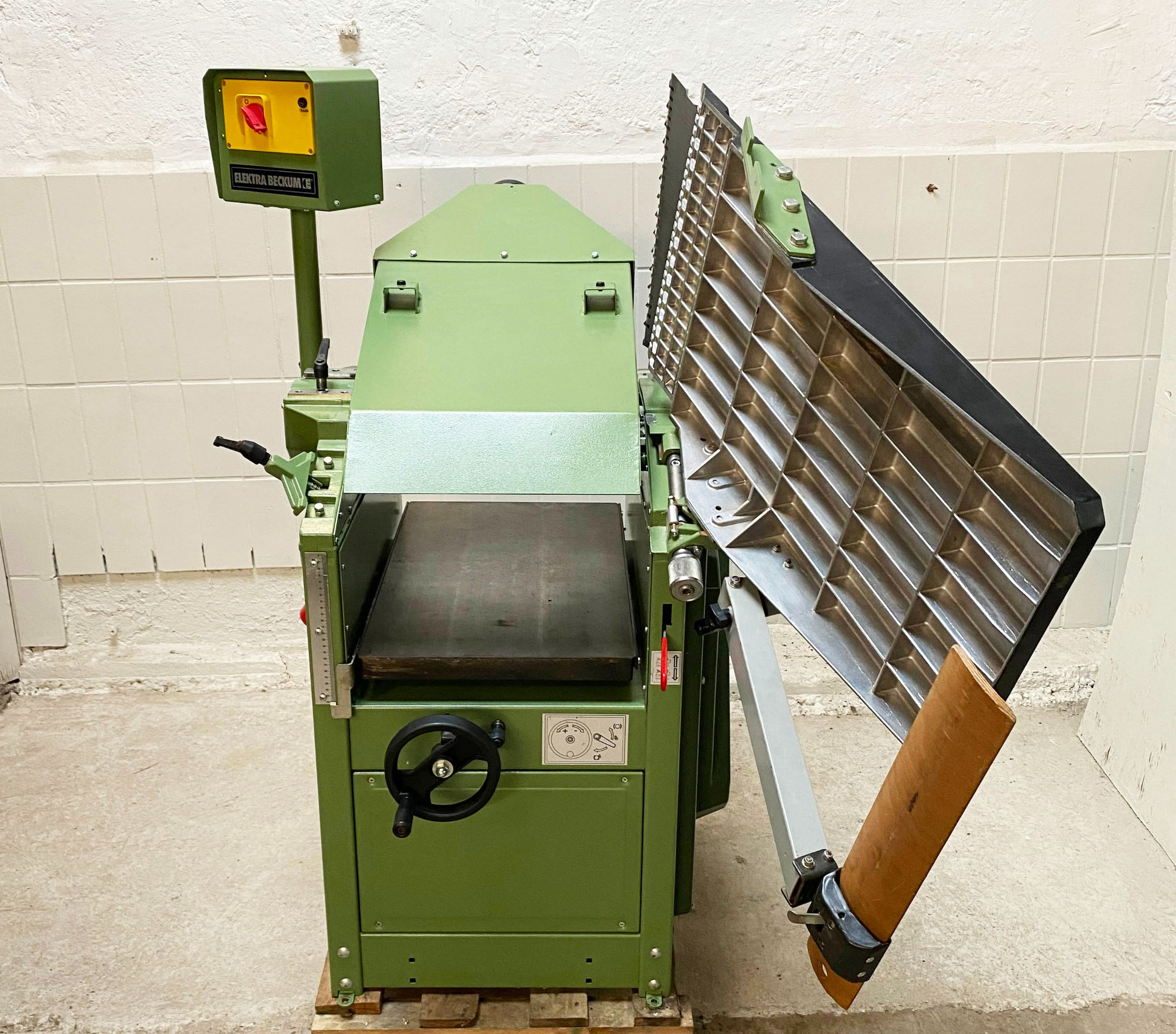

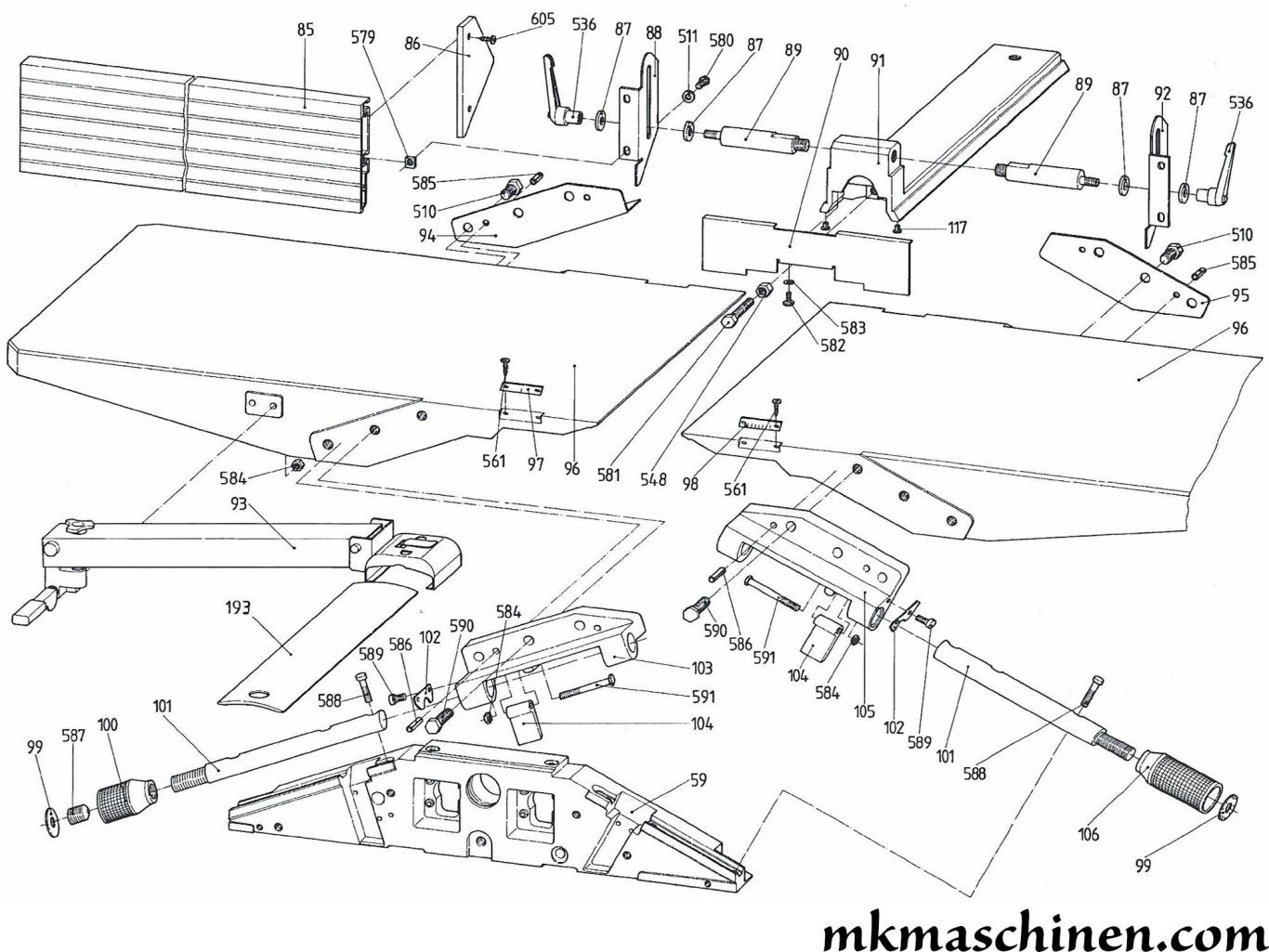

Die beiden Hobelmaschinen wurden so konzipiert das man zum Umbau von Abrichthobeln auf Dickenhobeln den Abrichtanschlag nur zurückschieben und das Anschlaglineal hochklappen muss, ohne den Abrichtanschlag komplett abzunehmen.

Der offensichtliche Unterschied zwischen den beiden Maschinen ist natürlich die Hobelbreite und demnach sind auch alle Bauteile die die Breite betreffen unterschiedlich wohingegen zum Beispiel ein Handrad oder das Getriebe vom Vorschub bei beiden Hobelmaschinen gleich ist.

Während die Elektra Beckum HC 410 durchgängig nur in der 5,5 kW 400 Volt Motorisierung als HC 410 5500 DNB angeboten wurde, hatte die Elektra Beckum HC 320 eine 230 Volt und eine 400 Volt Motorisierung. Die 230 Volt Hobelmaschine mit 3,1 kW und die 400 Volt HC 320 gab es unter der einheitlichen Bezeichnung "HC 320 4500 DNB" mit zwei Motoren, einem 4,2 kW Motor und einem 4,5 kW Motor.

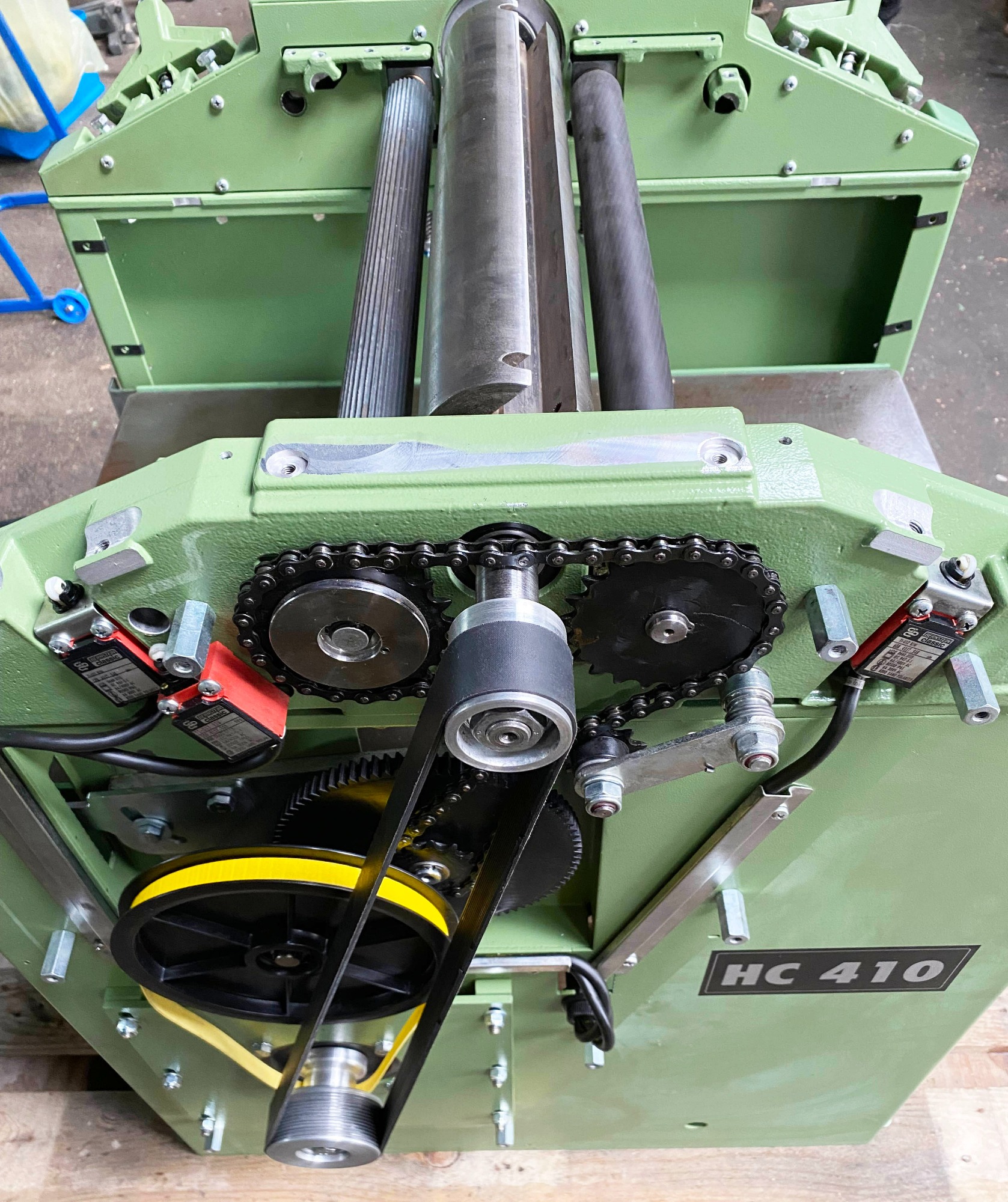

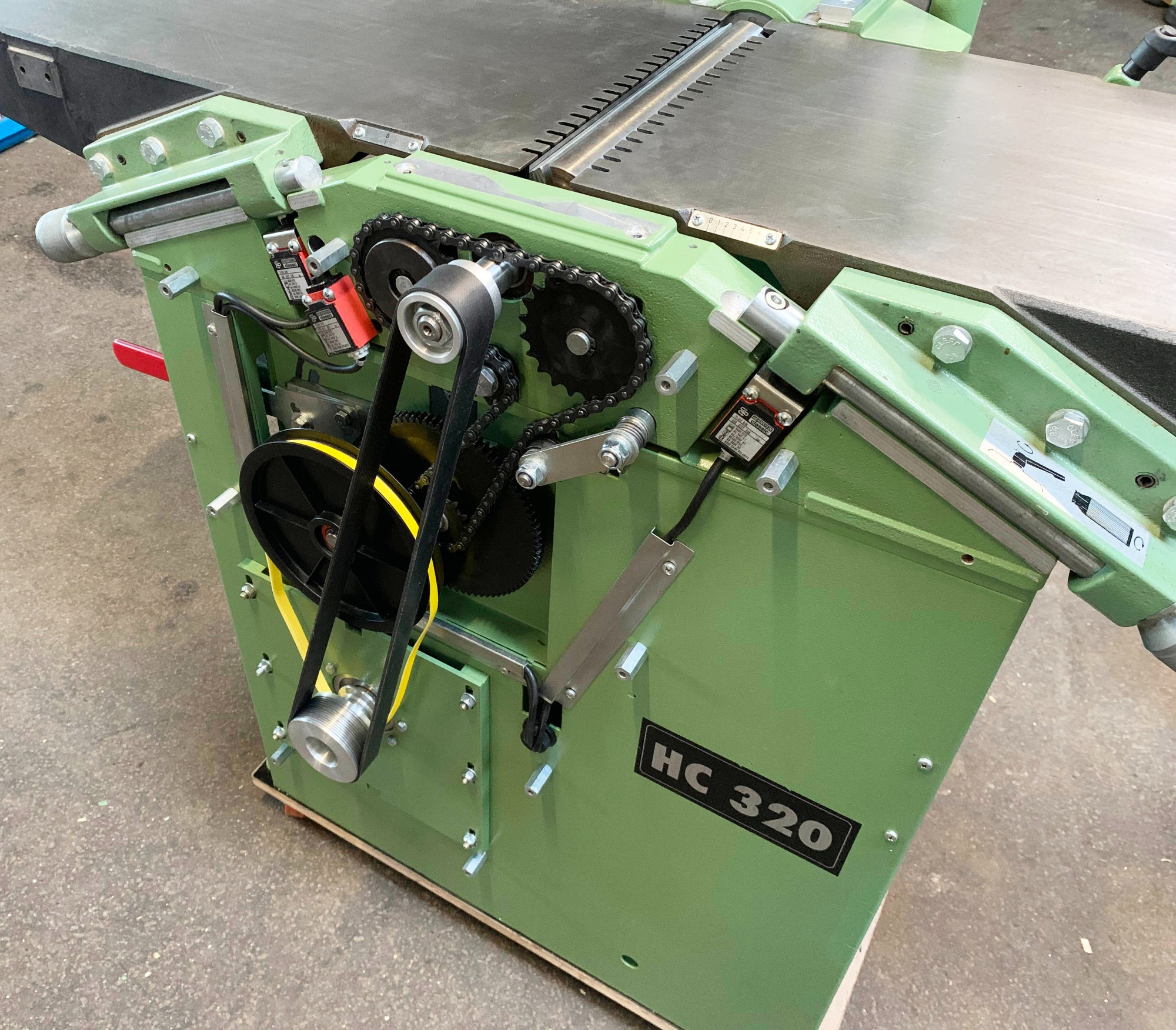

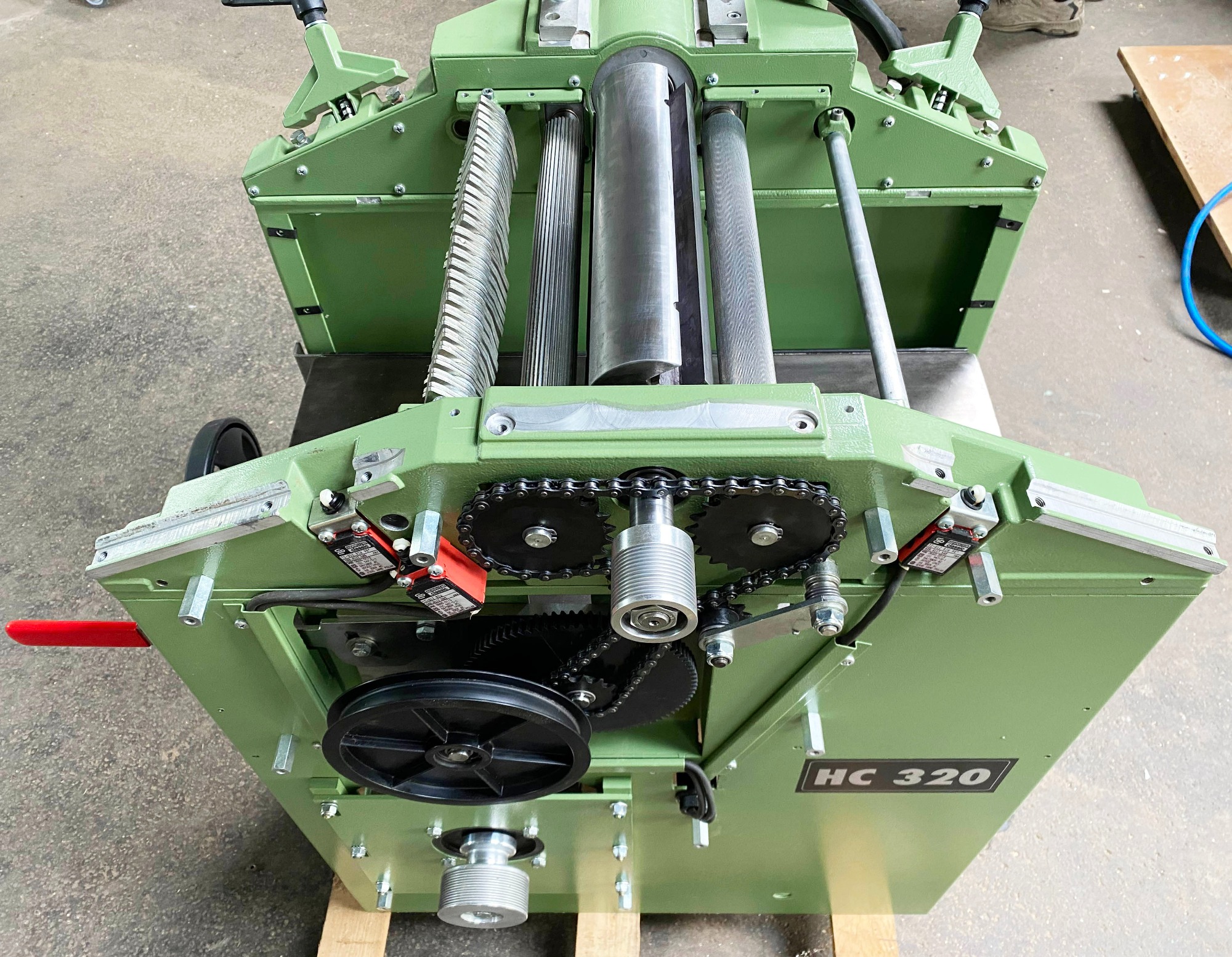

Ein weiterer Unterschied zwischen der HC 320 und der HC 410 ist die gummierte Auszug-Druckwalze bei der HC 410. Bei der HC 320 sind beide Druckwalzen aus Stahl, die Einzugwalze rau und die Auszugwalze fein.

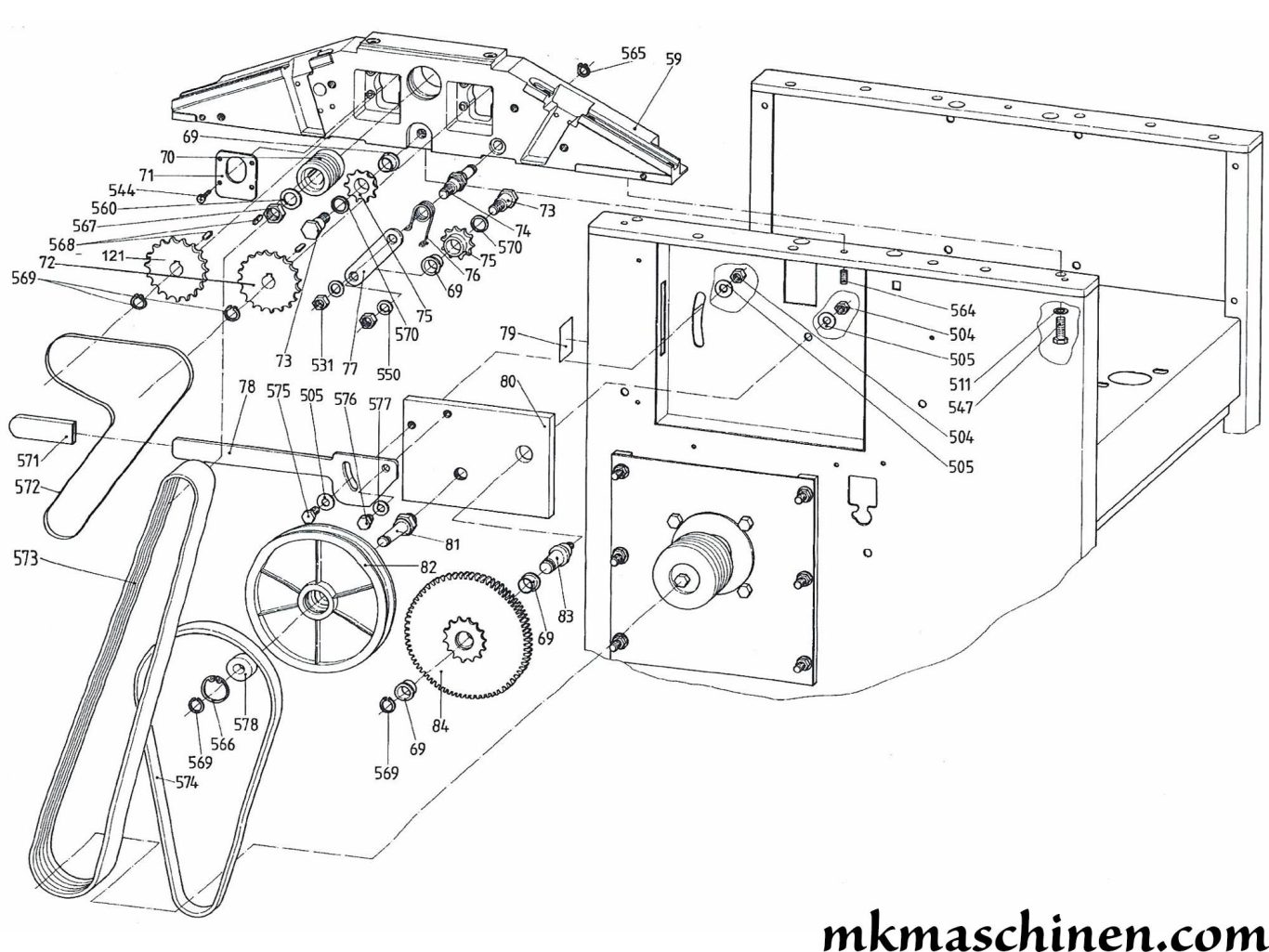

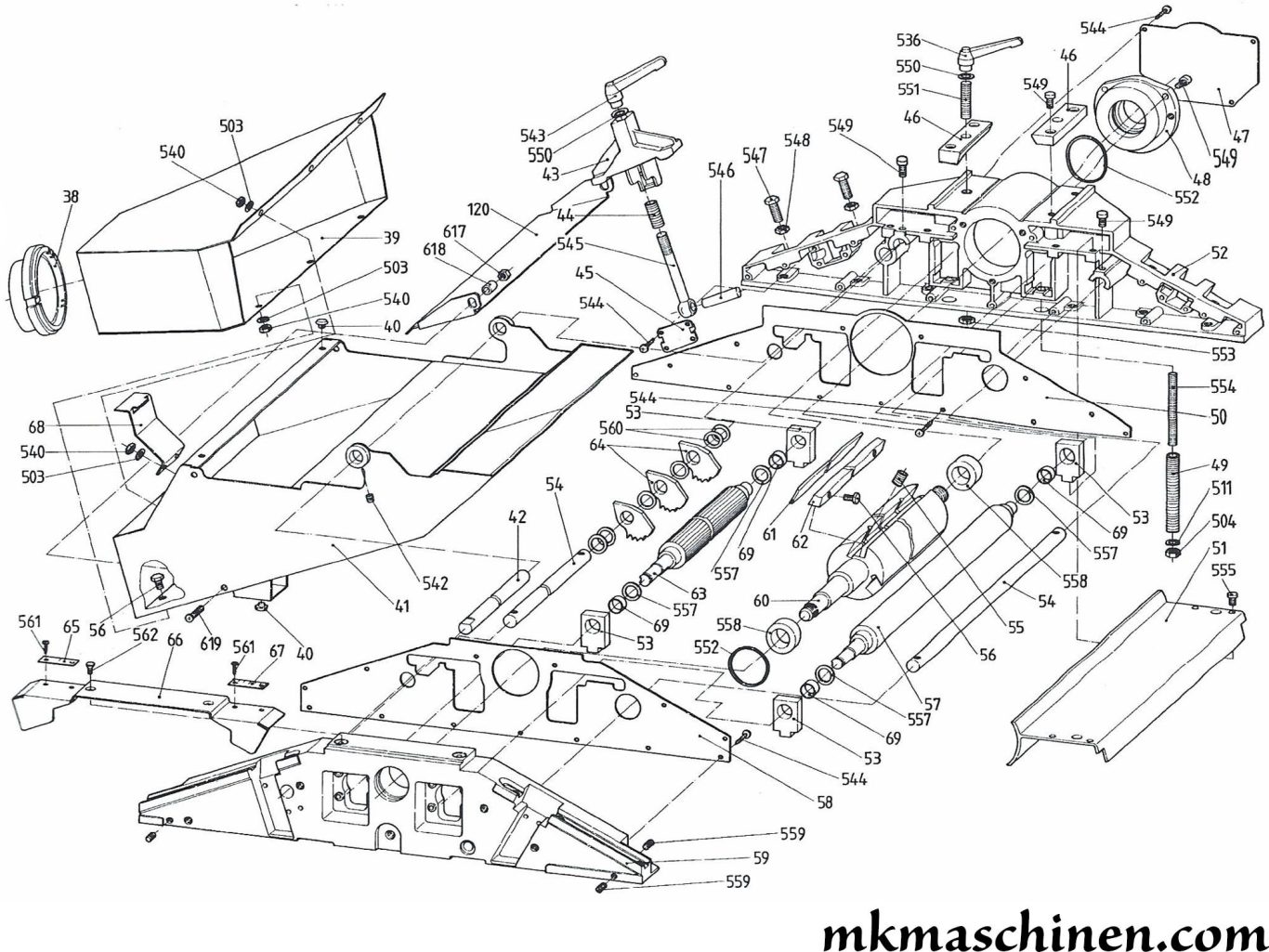

Nach einem Jahr am Markt wurden Mitte 1995 einige Bauteile an den Hobelmaschinen verändert. So bekamen beide Hobelmaschinen neue Hobelmesserwellen (Pos 60 Messerwelle I mit Federn, Messerwelle II mit Schrauben) mitsamt neuer Messerspannschienen (Pos 62), eine Rutschkupplung auf der Einzug-Druckwalze wurde eingeführt um das Getriebe zu schützen, die Spanhaube bekam ein Luftleitblech (Pos 120 "Schließklappe"), die alte Messerwellenabdeckung mit dem Holz-Abdeckschieber wurde von einer Variante mit Aluminiumhalter und Aluminium-Abdeckschieber abgelöst und am Chassis wurde eine kleine aber feine Änderung umgesetzt.

Genau wie schon vorher bei anderen Maschinen von Elektra Beckum hatte man danach keinen technischen Bedarf mehr an Verbesserungen so musste das Marketing ran und erschuf in 1996 die Topline Maschinen und Profiline Maschinen, ab 1998 in in neuem Design und dunkelgrün, ohne technischen Unterschied.

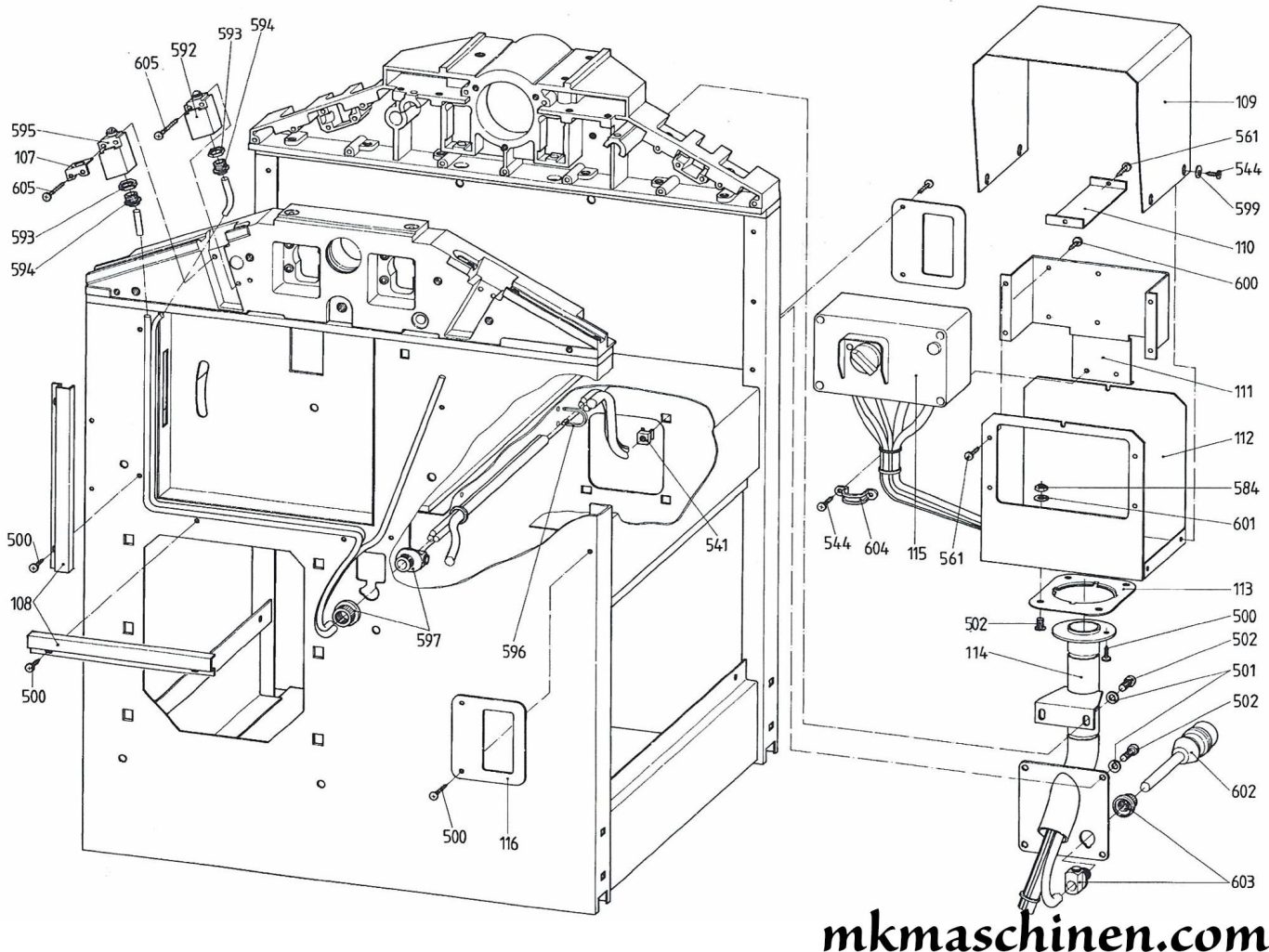

Die Elektra Beckum HC 320 und HC 410 bestehen jeweils aus ca. 133 maschinenspezifischen Teilen und ca. 111 Normteilen wie Muttern, Scheiben, Schrauben.

Im Jahr 1996 lag der Listen-Neupreis der HC 320 4500 DNB bei 4.694,00 DM und der Neupreis der HC 410 5500 DNB bei 6.495,00 DM. Unter Berücksichtigung des amtlichen Euro-Umrechnungskurs und der Entwicklung des allgemeinen Verbraucherpreisindex würde sich ein heutiger (Stand 08/2026) Listen-Neupreis ergeben von 4.156,00 € für die HC 320 4500 DNB und einem Neupreis von 5.750,00 € für die HC 410 5500 DNB.

Aufbau der Bezeichnung:

HC steht für Hobel-Combinata bzw. Hobel-Centrum und meint eine Hobelmaschine die das Abricht- und Dickenhobeln in einer Maschine kombiniert.

320 / 410 gibt die Hobelbreite in mm an, also 320 mm bzw. 410 mm Hobelbreite bei der HC 320 / HC 410.

G steht eigentlich für Grauguss Abrichttische, wurde aber nicht konsequent eingehalten.

Vierstellige Zahlen als Leistungsklassen in Watt, eine HC 410 5500 hat also 5500 Watt bzw. 5,5 kW Leistung.

D steht für 400 Volt Drehstromanschluss

W steht für 230 Volt Wechselstromanschluss

N steht für Nullspannungsschalter

B steht für die Motorbremse

Modelle ab 1994:

011 303 2006 - HC 320 4500 DNB
011 303 20xx - HC 320 4500 WNB
011 303 2022 - HC 320 G 4500 DNB
011 304 1005 - HC 410 5500 DNB
011 304 1013 - HC 410 G 5500 DNB

Sonderzubehör:

091 101 3983 - Digitales Anzeigegerät
091 101 4190 - Fahrwerk HC 320
091 101 4203 - Fahrwerk HC 410
091 101 4220 - HSS Streifenhobelmesser HC 320
091 101 4009 - HM Streifenhobelmesser HC 320
091 101 4238 - HSS Streifenhobelmesser HC 410
091 101 4017 - HM Streifenhobelmesser HC 410
011 304 1064 - Fliehkrafthobelmesserwelle HC 410
091 101 4211 - Langlochbohrvorrichtung
091 101 4394 - Langlochfräsbohrer 8 mm
091 101 4408 - Langlochfräsbohrer 10 mm
091 101 4416 - Langlochfräsbohrer 12 mm
091 101 4424 - Langlochfräsbohrer 14 mm
091 101 4432 - Langlochfräsbohrer 16 mm
091 101 4440 - Langlochfräsbohrer 20 mm
091 101 4459 - Langlochfräsbohrer 24 mm
091 101 4467 - Langlochfräsbohrer 30 mm

Seriennummern

HC 320

9402 0001 - 1994
4071 0167 - 1994
4184 0258 - 1994
5021 4253 - 1995
5021 4725 - 1996
6223 0048 - 1996

HC 410

4071 0001 - 1994
4204 0392 - 1944
5021 4001 - 1995
5021 4874 - 1996
5021 5410 - 1997
8021 0001 - 1998
8311 0245 - 1998
8392 0266 - 1998
8471 0310 - 1998
9182 0082 - 1999
9262 0113 - 1999
0132 0033 - 2000
20410 0008 - 2002
810104 0021 - 2008

Da die wildesten "Seriennummern-Zeiten" in 1994 längst vorüber waren gab es richtige Seriennummern pro Maschine. Standardmäßig war die Jahreszahl vorangestellt, mit Abweichungen 1995-1997.

Technische Daten der Elektra Beckum HC 320 Baujahr 1994:

Gesamtlänge Abrichtplatten: 1600 mm
Gesamtbreite Abrichtplatten: 348 mm
Abrichtbreite max.: 320 mm
Spanabnahme, abrichten:  0 ~ 6 mm
Anschlag, schwenkbar: 90 ~ 45°
Dickentisch, Länge: 670 mm
Durchlaßbreite/Dickenhobel: 315 mm
Durchlaßhöhe/Dickenhobel: 5 ~ 230 mm
Spanabnahme Dickenhobel max.: 5 mm
Vorschubgeschwindigkeit: 7 m/min
Drehzahl Messerwelle: 5500 U/min
Hobelmesser: 3 x HSS
Abrichttische: Aluminium oder Grauguss
Dickentisch: Grauguss
Motorbremse: Federkraftbremse
Motorleistung P1: 3,1 kW (WNB) - 4,2 kW (DNB) - 4,5 kW (DNB)
Motorleistung P2: 2,0 kW (WNB) - 2,0 kW (DNB) - 2,8 kW (DNB) S1
Betriebsspannung: 1/230 V (WNB) - 3/400 V (DNB)
Steuerspannung: 24 V AC
Anschlußwert: 3,6 kVA (WNB), 5,5 kVA (DNB)
Absicherung: 1x16T 16A (WNB), 3x16T 16A (DNB)
Standfläche: 750 x 445 mm (BxT)
Platzbedarf: 1650 x 730 mm
Arbeitshöhe, abrichten: 900 mm
Absaugung Anschluss: Ø 100 mm
Luftgeschwindigkeit Absaugung: min. 16,0 m/s
Erforderlicher Unterdruck am Anschlußstutzen: 900 Pascal
Gewicht ca.: 250 kg

Arbeitsplatzbezogener Emissionswert LP nach DIN 45635 Teil 1651 gemessen im Leerlauf:
Abrichten: 84,0 dB(A)
Dickenhobeln: 73,8 dB(A)

Technische Daten der Elektra Beckum HC 410 5500 DNB Baujahr 1994:

Gesamtlänge Abrichtplatten: 1700 mm
Gesamtbreite Abrichtplatten: 438 mm
Abrichtbreite max.: 410 mm
Spanabnahme, abrichten:  0 ~ 6 mm
Anschlag, schwenkbar: 90 ~ 45°
Dickentisch, Länge: 670 mm
Durchlaßbreite/Dickenhobel: 405 mm
Durchlaßhöhe/Dickenhobel: 5 ~ 230 mm
Spanabnahme Dickenhobel max.: 5 mm
Vorschubgeschwindigkeit: 7 m/min
Drehzahl Messerwelle: 5500 U/min
Hobelmesser: 3 x HSS
Abrichttische: Aluminium oder Grauguss
Dickentisch: Grauguss
Motorbremse: Federkraftbremse
Motorleistung P1: 5,5 kW
Motorleistung P2: 3,2 kW S1
Betriebsspannung: 3/400 V
Steuerspannung: 24 V AC
Anschlußwert: 7 kVA
Absicherung: 3x16T 16A (DNB)
Standfläche: 750 x 535 mm (BxT)
Platzbedarf: 1740 x 800 mm
Arbeitshöhe, abrichten: 900 mm
Absaugung Anschluss: Ø 100 mm
Luftgeschwindigkeit Absaugung: min. 16,0 m/s
Erforderlicher Unterdruck am Anschlußstutzen: 900 Pascal
Gewicht ca.: 280 kg

Arbeitsplatzbezogener Emissionswert LP nach DIN 45635 Teil 1651 gemessen im Leerlauf:
Abrichten: 87,3 dB(A)
Dickenhobeln: 78,2 dB(A)
