Elektra Beckum PKF 255 V8 Formatkreissäge

Modellhistorie

Die Elektra Beckum PKF 255 V8 wurde zusammen mit der PK 255 und PKF 255 konstruiert und ab 1998 am Markt angeboten. Gehäuse, Getriebe, Schwenkkasten, Höhenverstellung usw. basieren auf der PK 250 Tischkreissäge.

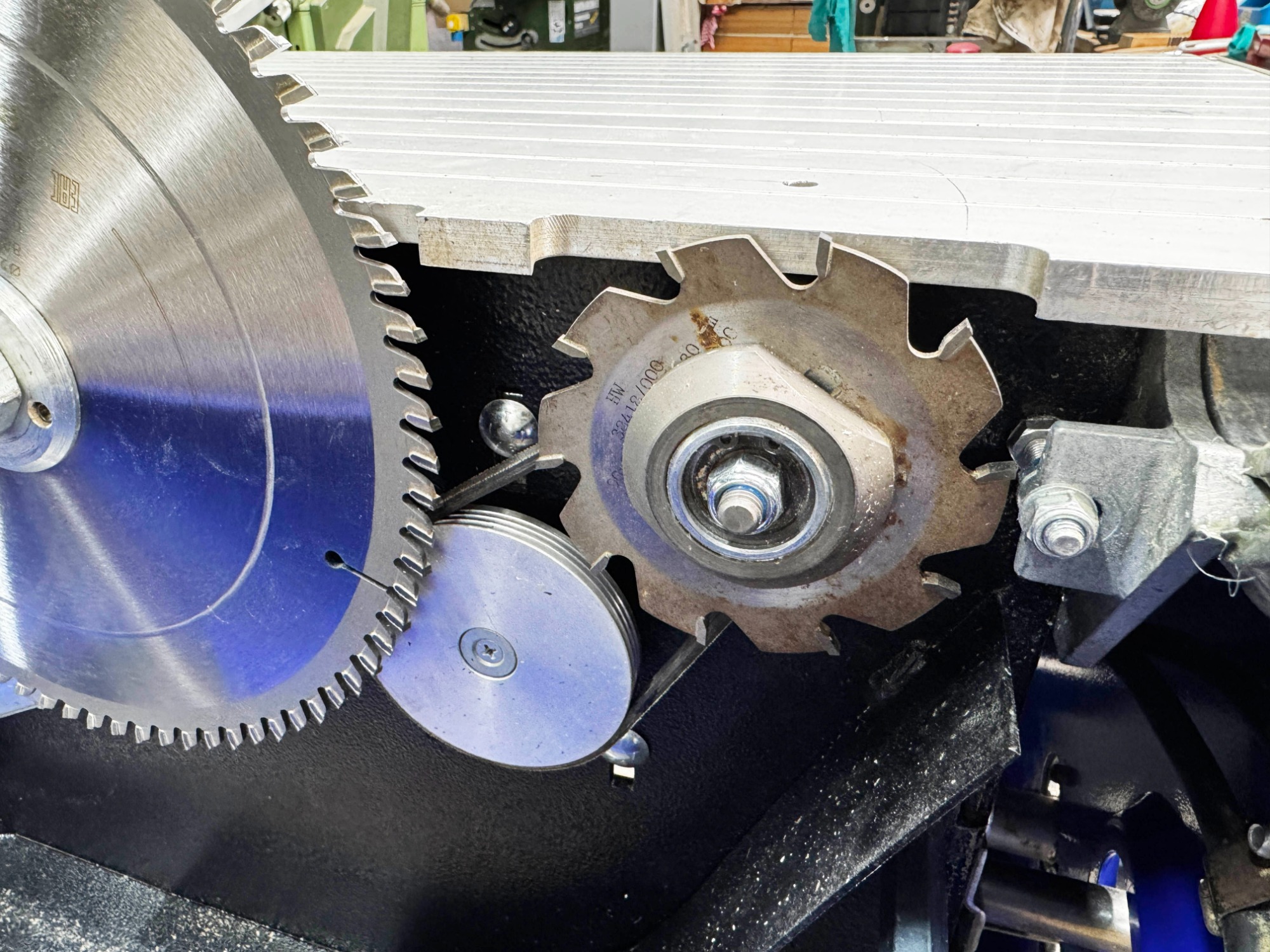

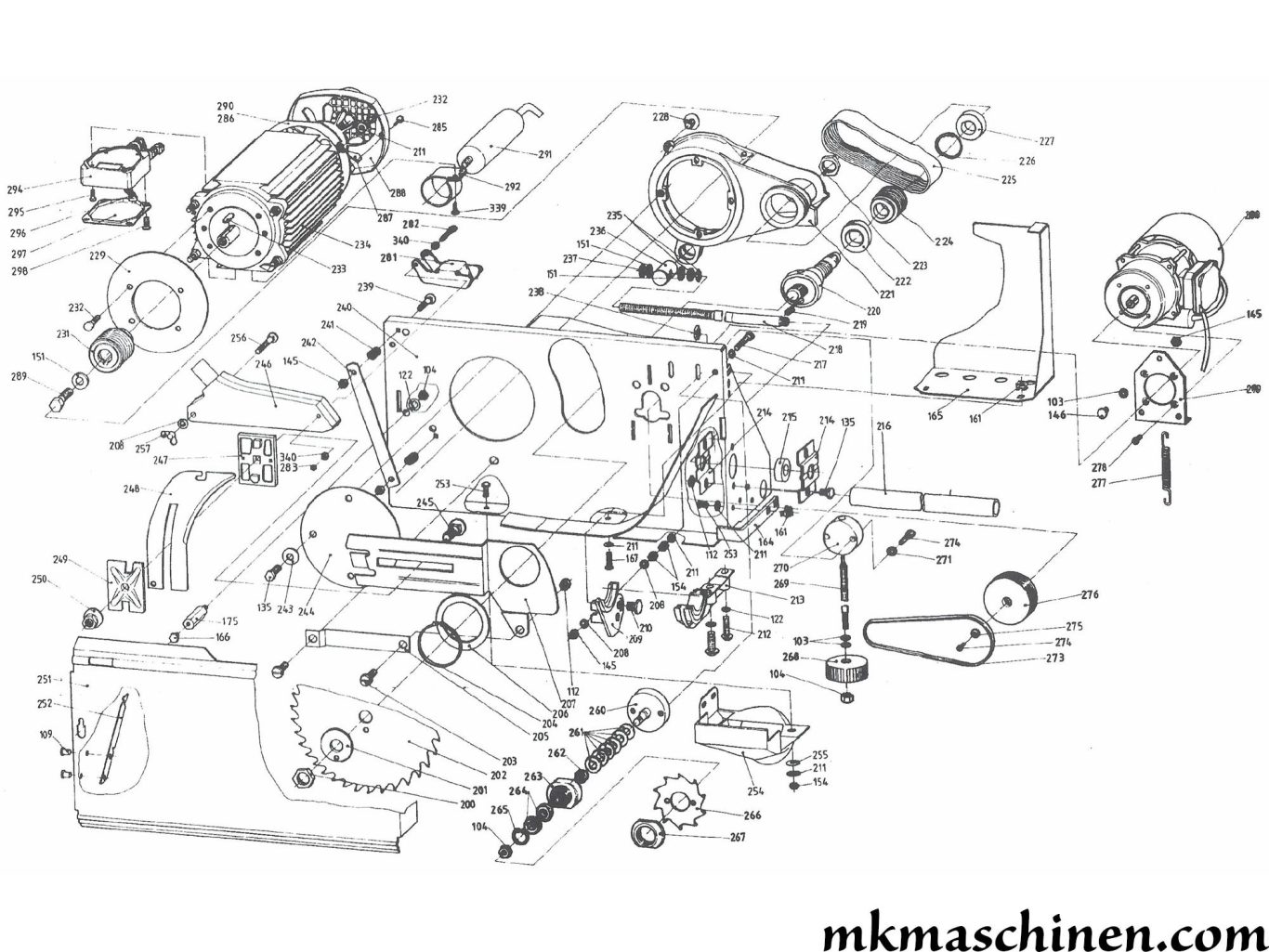

Von der PK 250 gab es bereits eine Tischkreissäge mit Vorritz-Sägeblatt, die PKR 250 ohne und mit eigenem Vorritz Motor. Mit der Einführung der PKF 255 V8 hatte man nun wieder eine Formatkreissäge mit 90 mm Vorritz-Sägeblatt und eigenem Motor für das vorgelagerte Sägeblatt. Das Vorritz-Sägeblatt kann getrennt ein und ausgeschaltet werden und ist horizontal und vertikal auf das Haupt-Sägeblatt sowie die Anwendung einstellbar.

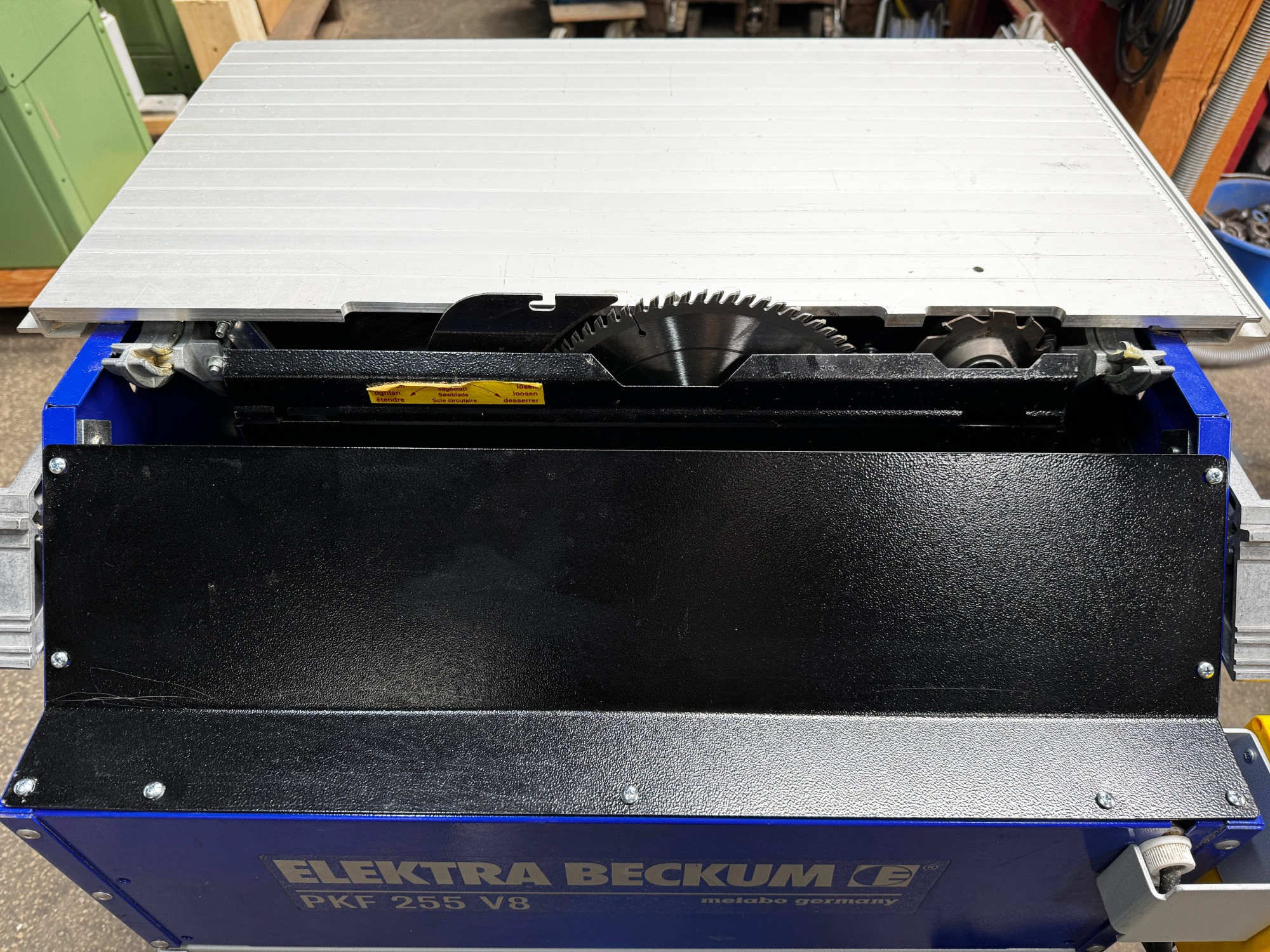

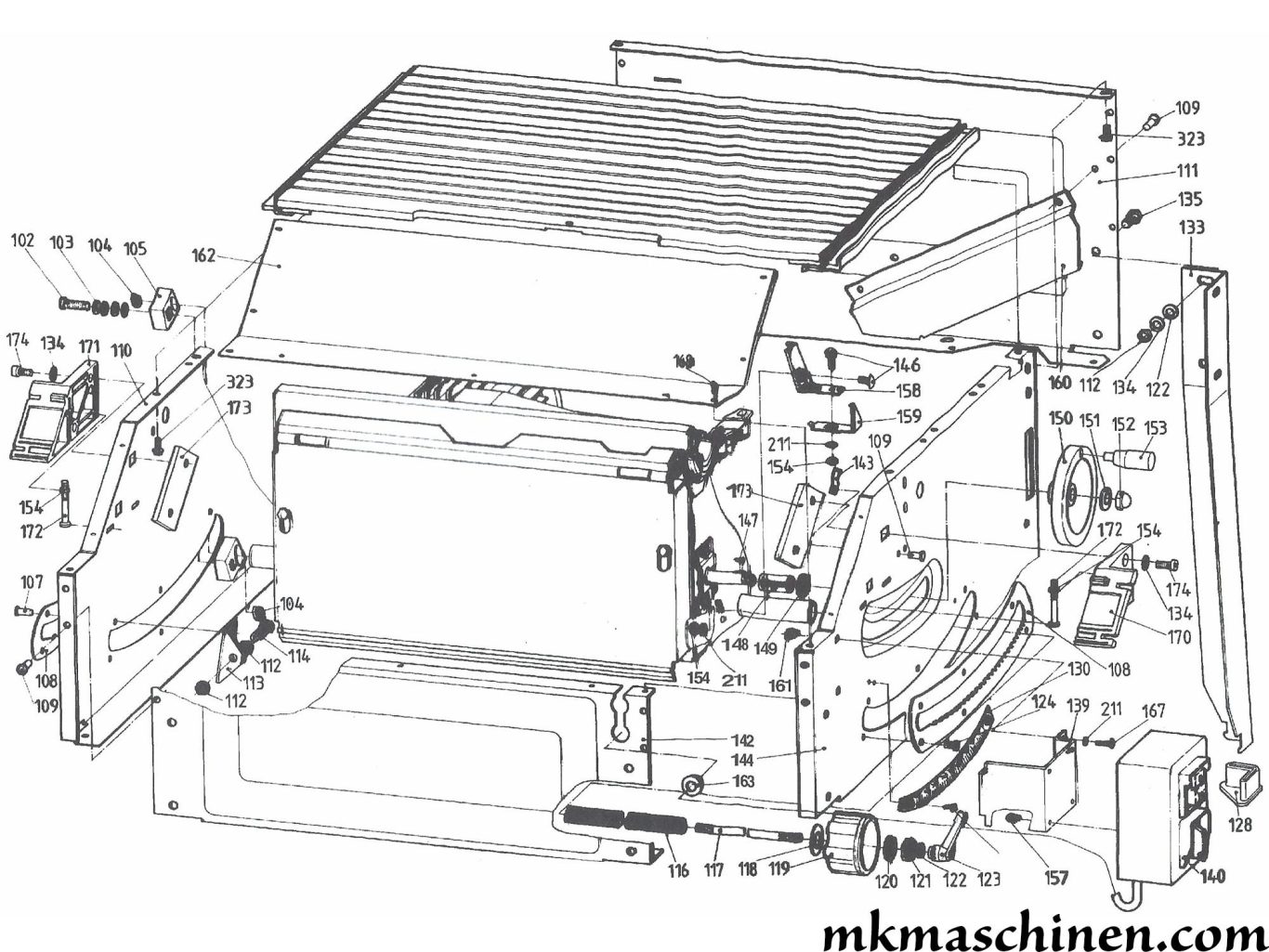

Wie die PK 255 auch hat die PKF 255 V8 gegenüber der PK 250/PK 300 ein zusätzliches Schutzblech Pos. 165 dass die regelmäßige Schmierung und Nachstellen der Riemenspannung leider etwas erschwert. Zusätzlich sammelt sich der Holzstaub hinter dem Blech.

Anbauteile wie Basisträgersystem, Tischverlängerung, Tischverbreiterung hat die PKF 255 mit der PK 255 gemeinsam.

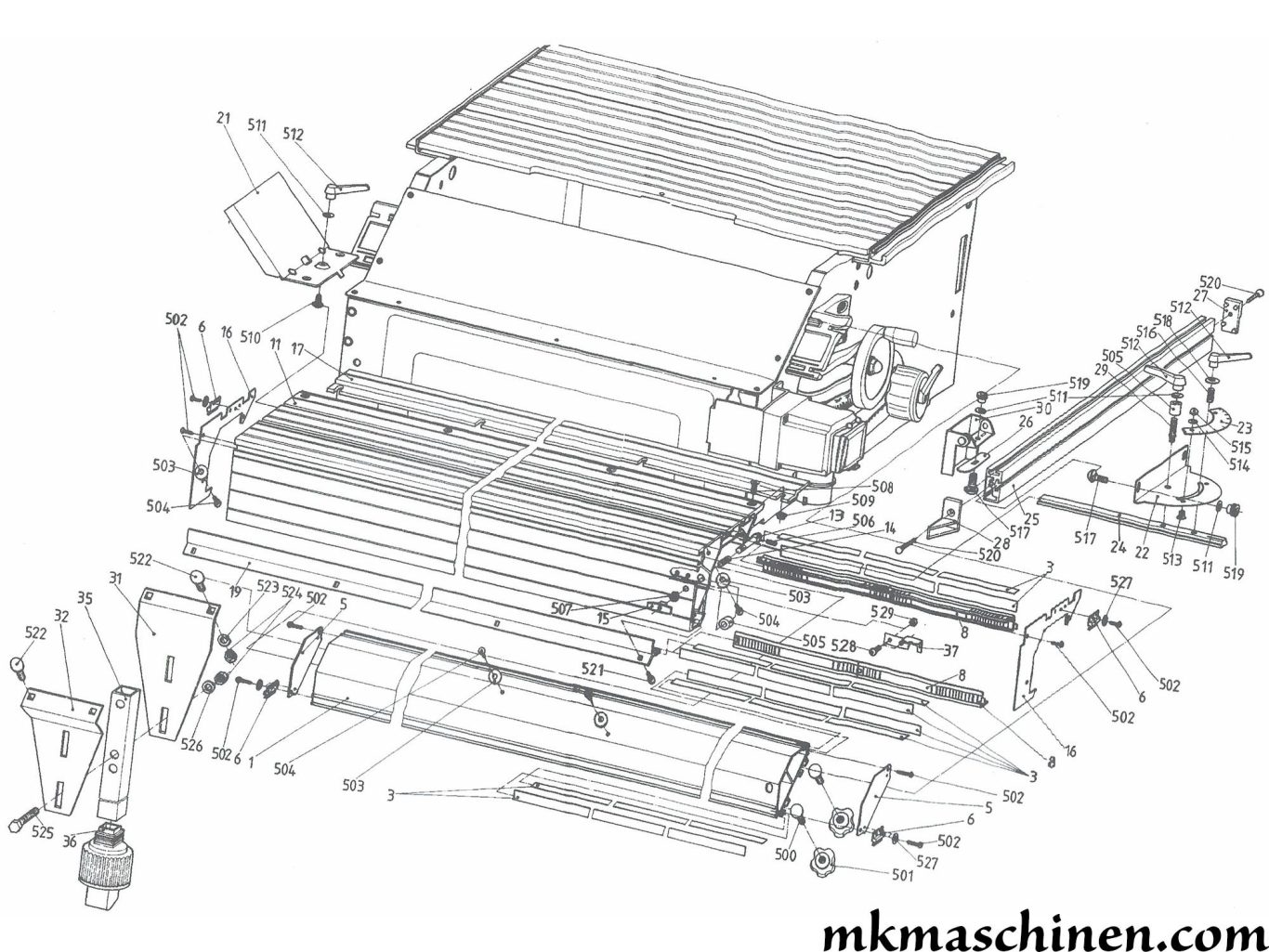

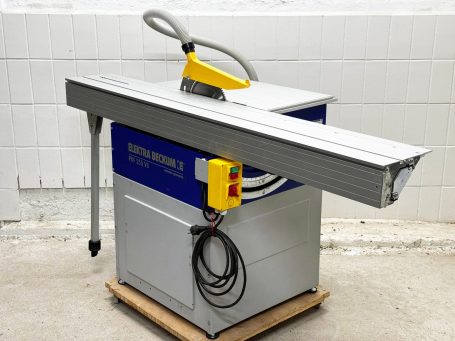

Im Standard ist der Formatschlitten der PKF 255 V8 in 1800 mm Länge. Mit dem Schiebeschlitten kann besäumt werden oder mit Hilfen dem optionalem Querwagen auch größere Werkstücke bearbeitet werden. So wie der Formatschlitten in verschiedenen Positionen angebracht werden kann ist es auch beim Querwagen möglich diesen an jeder gewünschten Position am Formatschlitten zu befestigen. Der zum Querwagen gehörende Queranschlag kann für linke und rechte Gehrungen vorn oder hinten am Querwagen aufgesetzt und stufenlos von 90° bis 45° geschwenkt werden.

Die Elektra Beckum PKF 255 V8 gibt es in zwei verschiedenen Tischlängen 735 mm und 760 mm was dementsprechend Auswirkungen auf die Längen der Tischverbreiterung und des Parallelanschlags hat.

Die Elektra Beckum PKF 255 V8 besteht inkl. Formatschlitten aus ca. 150 maschinenspezifischen Teilen und ca. 140 Normteilen wie Muttern, Scheiben, Schrauben.

Laut einer Verkaufsrechnung von Ende 2002 wurde die PKF 255 V8 DN 1800 zu 2.090,00 € verkauft. Unter Berücksichtigung der Entwicklung des allgemeinen Verbraucherpreisindex würde sich ein heutiger (Stand 08/2026) Neupreis von ca. 3.350,00 € ergeben.

Aufbau der Bezeichnung:

PKF steht für Präzisions Kreissäge Format - Formatkreissäge

255 orientiert sich an der zugelassenen maximalen Größe vom Sägeblatt, 250 mm. Basismaschine PK 255.

V8 steht für den Vorritzer mit eigenem Motorantrieb

Vierstellige Zahlen als Leistungsklassen in Watt, eine PKF 255 3400 hat also 3400 Watt bzw. 3,4 kW Leistung.

D steht für 400 Volt Drehstromanschluss

W steht für 230 Volt Wechselstromanschluss

N steht für Nullspannungsschalter

B steht für die Motorbremse

Modelle ab 1998:

019 259 3441 - PKF 255 V8 WN 1800
010 259 3433 - PKF 255 V8 DN 1800

Sonderzubehör:

019 900 0004 - Querwagen zum 950 mm Formatschlitten
019 900 0012 - Querwagen zum 1800 mm Formatschlitten
091 005 0435 - PKK Untergestell geschlossen (Kasten), wie PK 250/300
091 000 7262 - Fahrgestell PKK innenliegend
091 005 1199 - Schubladenunterschrank Utensilo 4
091 005 2322 - Fahrgestell für Utensilo 4
091 005 0010 - Basisträgersystem Schnittbreite bis 700 mm
091 005 0028 - Basisträgersystemverlängerung mit Stützfuß, Schnittbreite bis 1400 mm
091 005 0036 - Zweiter Stützfuß höhenverstellbar
091 004 0480 - Tischverbreiterung zum Basisträgersystem
091 001 8469 - Tischverlängerung zum Basisträgersystem

Seriennummern

8xxx0001 - 1998
9xxx0001 - 1999
0xxx0001 - 2000
2xxx0001 - 2002

Technische Daten der Elektra Beckum PKF 255 V8 DN 1800 Baujahr 2002:

Formatschlitten: 250 x 1800 mm (BxT)
Arbeitslänge Formatschlitten: 1400 mm

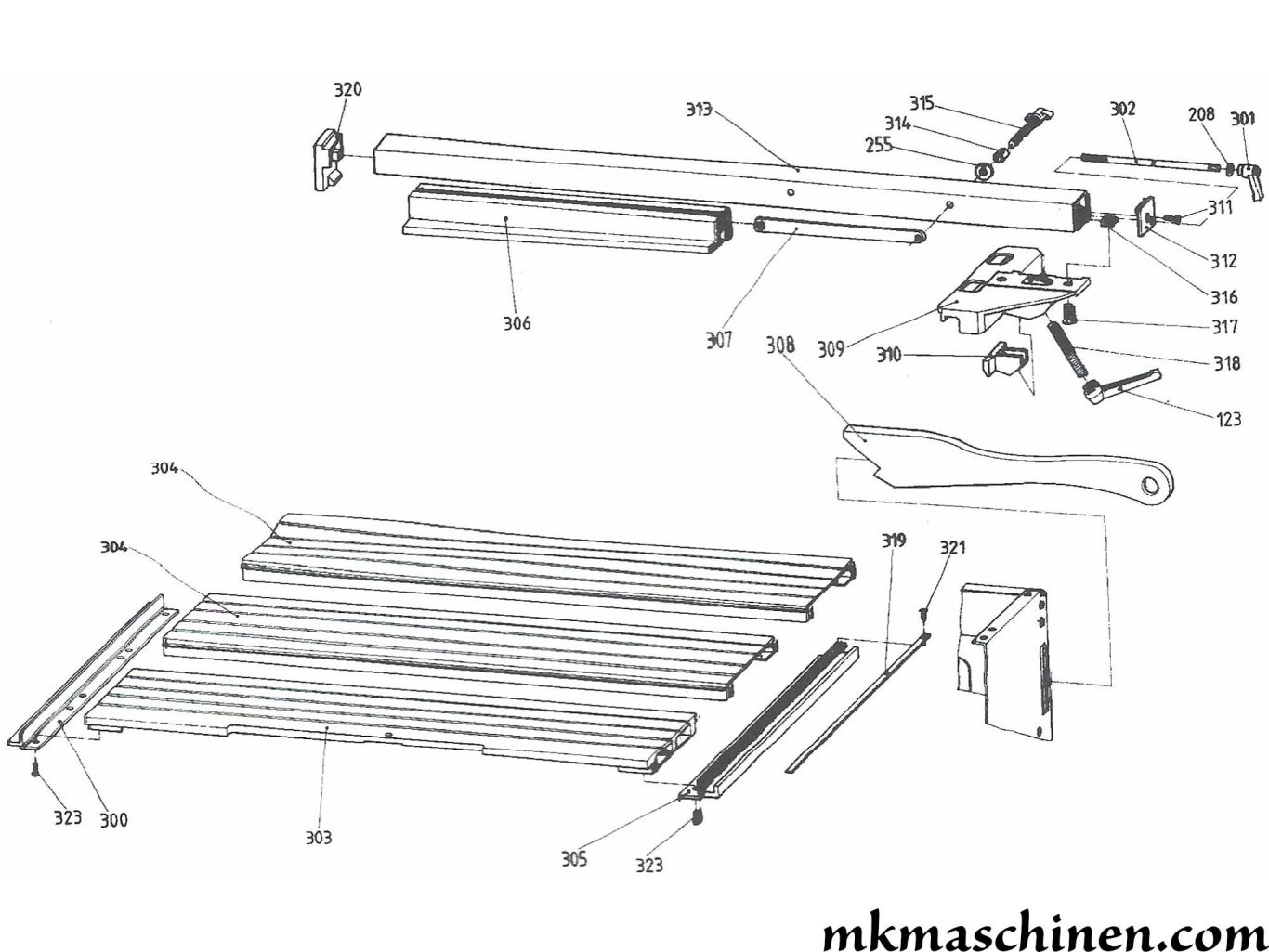

Haupttisch ab 1998: 406 x 735 mm (BxT)
Haupttisch ab 2008: 406 x 760 mm (BxT)
Hauptsägeblatt: 240 ~ 250 mm
Vorritzsägeblatt: 90 mm
Sägeblattbohrungen: 30,0 mm
Drehzahl Hauptsägeblatt: 3800 U/min
Drehzahl Vorritzsägeblatt: 6000 U/min
Schnittgeschwindigkeit Hauptsägeblatt: 50 m/s
Schnittgeschwindigkeit Vorritzsägeblatt: 28 m/s
Schwenkbereich: 90 ~ 45°
Schnitthöhe Hauptsägeblatt 90°: 0 ~ 80 mm
Schnitthöhe Hauptsägeblatt 45°: 0 ~ 51 mm
Schnitthöhe Vorritzsägeblatt 90°: 0 ~ 3 mm
Schnitthöhe Vorritzsägeblatt 45°: 0 ~ 2 mm

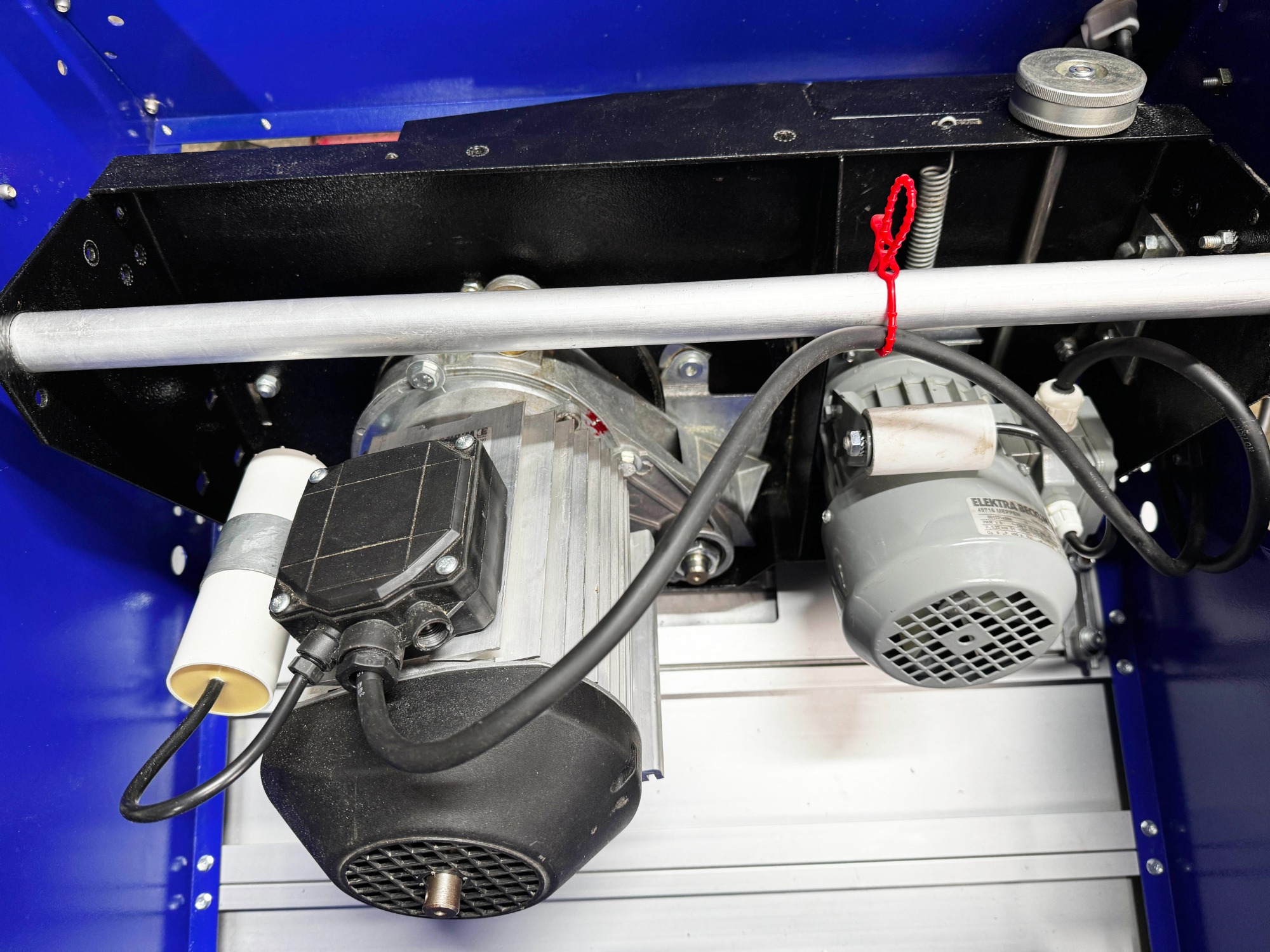

Motorleistung Hauptmotor P1: 3,4 kW S6 40%
Motorleistung Hauptmotor P2: 2,5 kW S6 40%

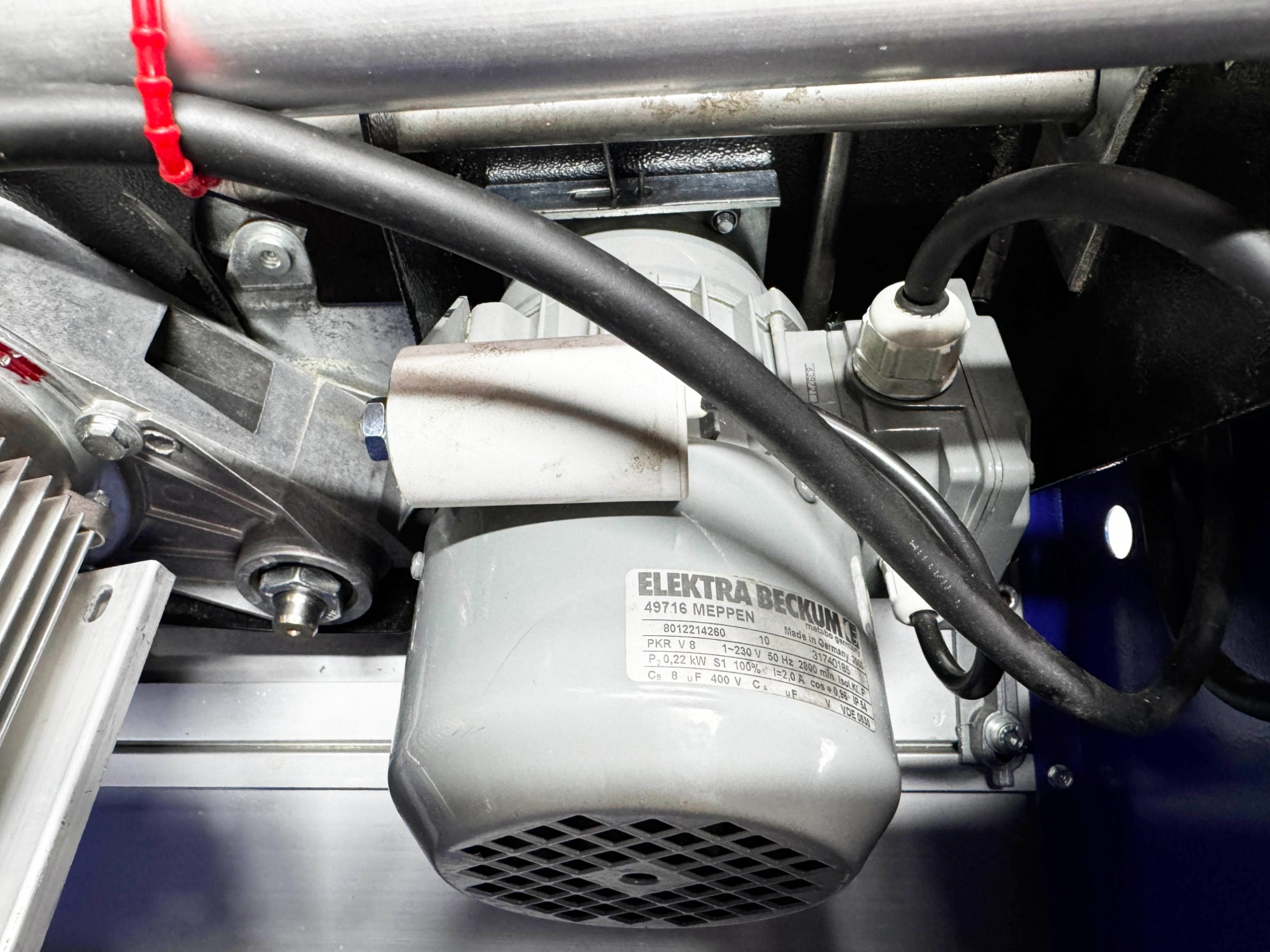

Motorleistung Vorritzmotor P1: 0,3 kW S6 40%
Motorleistung Vorritzmotor P2: 0,22 kW S1
Drehzahl Hauptmotor: 2800 U/min
Drehzahl Vorritzmotor: 2800 U/min
Motorbremse: keine
Wiederanlaufschutz: Ja
Netz: 400V 3Ph
Arbeitshöhe: 840 mm
Standfläche: 780 x 820 mm (BxT)
Gewicht: 105 kg

Geräuschwerte gemessen nach DIN 45 635:
Leerlauf in Ohrnähe: 81 dB (A)
Arbeitsgeräusch in Ohrnähe: 89 dB (A)
