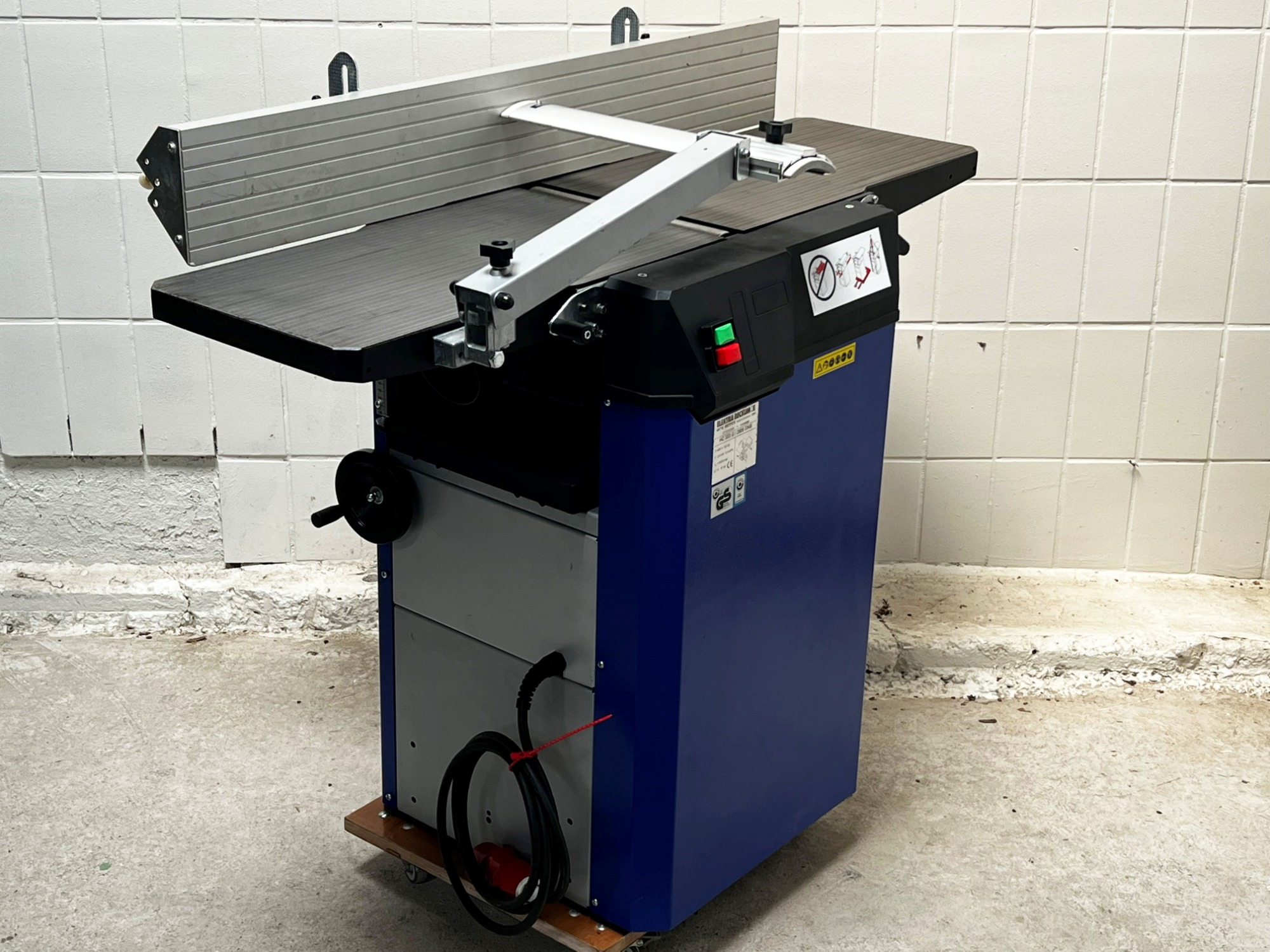

Elektra Beckum HC 333 Hobelmaschine
Allgemeines zur HC 333 und technische Daten
Die Elektra Beckum HC 333 ist die jüngste HC, seit 1999/2000
Modellhistorie
Die jüngste Hobelmaschine noch von Elektra Beckum war nach der HC 314 G (4 Messerwelle) die HC 333 mit 310 mm Hobelbreite.
Die Elektra Beckum HC 333 bestehen jeweils aus ca. 107 maschinenspezifischen Teilen und ca. 55 Normteilen wie Muttern, Scheiben, Schrauben.
Aufbau der Bezeichnung:
HC steht für Hobel-Combinata bzw. Hobel-Centrum und meint eine Hobelmaschine die das Abricht- und Dickenhobeln in einer Maschine kombiniert.
333 steht für die Hobelbreite, hier 310 mm. "333" weil es die jüngste Hobelmaschine mit 310 mm Hobelbreite war.
G steht für Grauguss Abrichttische.
Vierstellige Zahlen als Leistungsklassen in Watt, eine HC 333 2800 hat also 2800 Watt bzw. 2,8 kW Leistung.
D steht für 400 Volt Drehstromanschluss
W steht für 230 Volt Wechselstromanschluss
N steht für Nullspannungsschalter
B steht für die Motorbremse
Modelle ab 2000:
011 303 3355 - HC 333 G WNB
011 303 3380 - HC 333 G DNB
Sonderzubehör:
091 105 3195 - Fahrwerk
091 105 3187 - Langlochbohrvorrichtung
091 103 0497 - Langlochfräsersatz
091 105 3160 - HM Hobelmesser
091 101 6397 - Hobelmesser Einstellgerät
091 105 3594 - Fügeleiste
091 001 8469 - Tischverlängerung

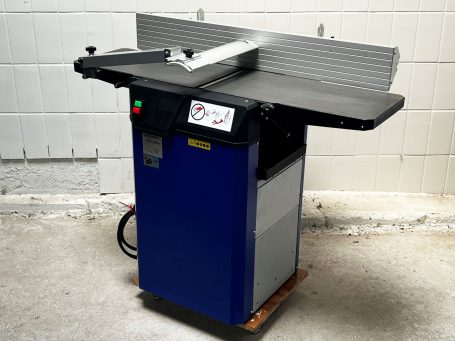

Technische Daten der Elektra Beckum HC 333 Baujahr 2000:
Gesamtlänge Abrichtplatten: 1240 mm
Gesamtbreite Abrichtplatten: 310 mm
Abrichtbreite max.: 310 mm
Spanabnahme, abrichten: 0 ~ 3 mm
Anschlag, schwenkbar: 90 ~ 45°
Dickentisch Abmessung: 550 x 310 mm
Durchlaßbreite/Dickenhobel: 307 mm
Durchlaßhöhe/Dickenhobel: 5 ~ 180 mm
Spanabnahme Dickenhobel max.: 5 mm
Vorschubgeschwindigkeit: 5 m/min
Messerwelle Ø: 63 mm
Drehzahl Messerwelle: 6300 U/min
Hobelmesser: 2 x HSS
Abrichttische: Grauguss
Dickentisch: Grauguss
Motorbremse: elektronische Bremse
Motorleistung P1: 2,5 kW (WNB) - 2,8 kW (DNB)
Motorleistung P2: 2,2 kW (WNB) - 2,2 kW (DNB)
Betriebsspannung: 1/230 V (WNB) - 3/400 V (DNB)
Platzbedarf: 1240 x 580 mm, Höhe 1010 mm
Arbeitshöhe, abrichten: 850 mm
Absaugung Anschluss: Ø 100 mm
Gewicht ca.: 140 kg
Arbeitsplatzbezogener Emissionswert LP nach DIN 45635 Teil 1651 gemessen im Leerlauf AP1:
Abrichthobeln: 85,7 dB(A)
Dickenhobeln: 75,7 dB(A)
Arbeitsplatzbezogener Emissionswert LP nach DIN 45635 Teil 1651 gemessen im Arbeit:
Abrichthobeln: 90,9 dB(A)
Dickenhobeln: 82,9 dB(A)

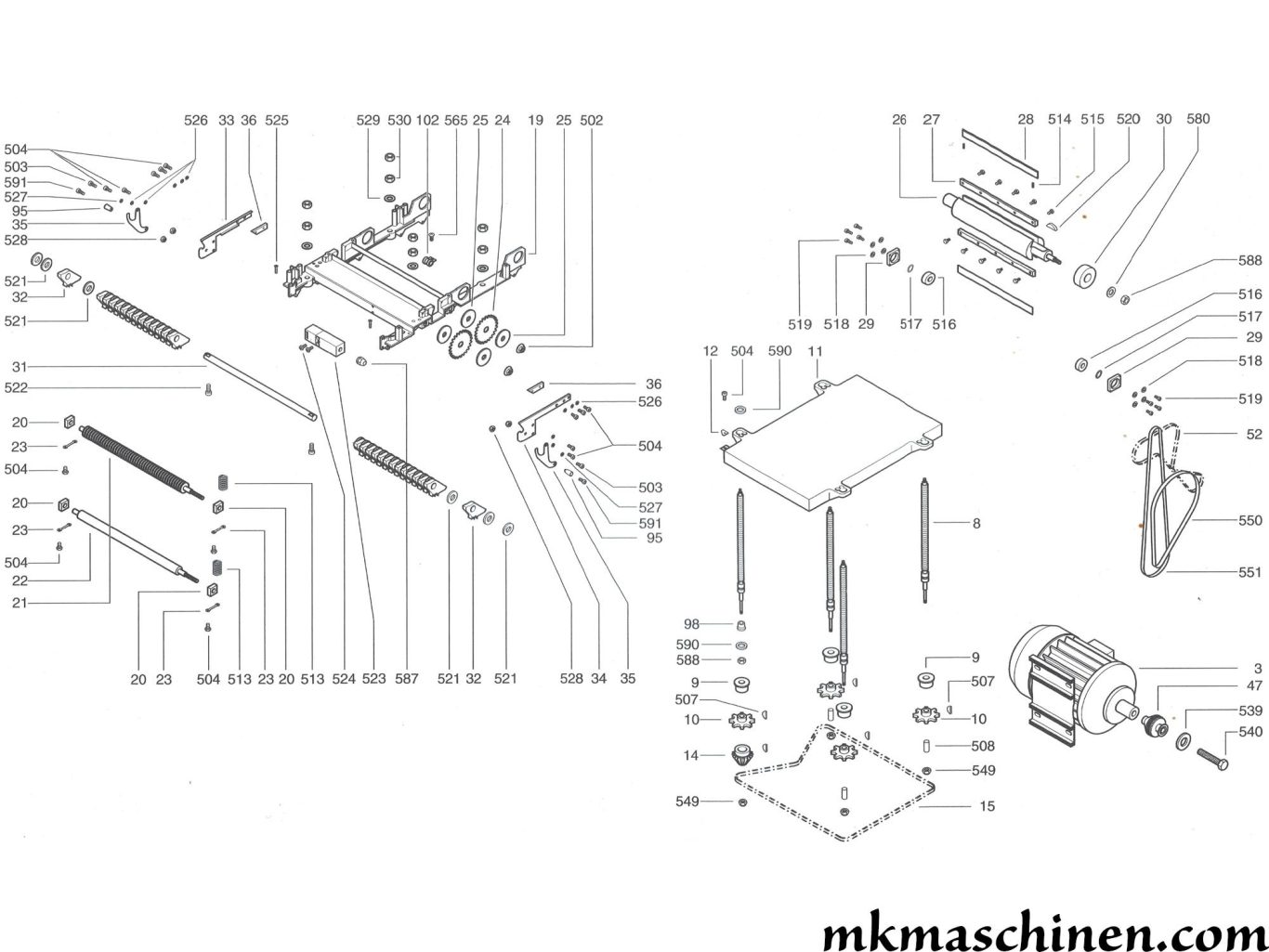

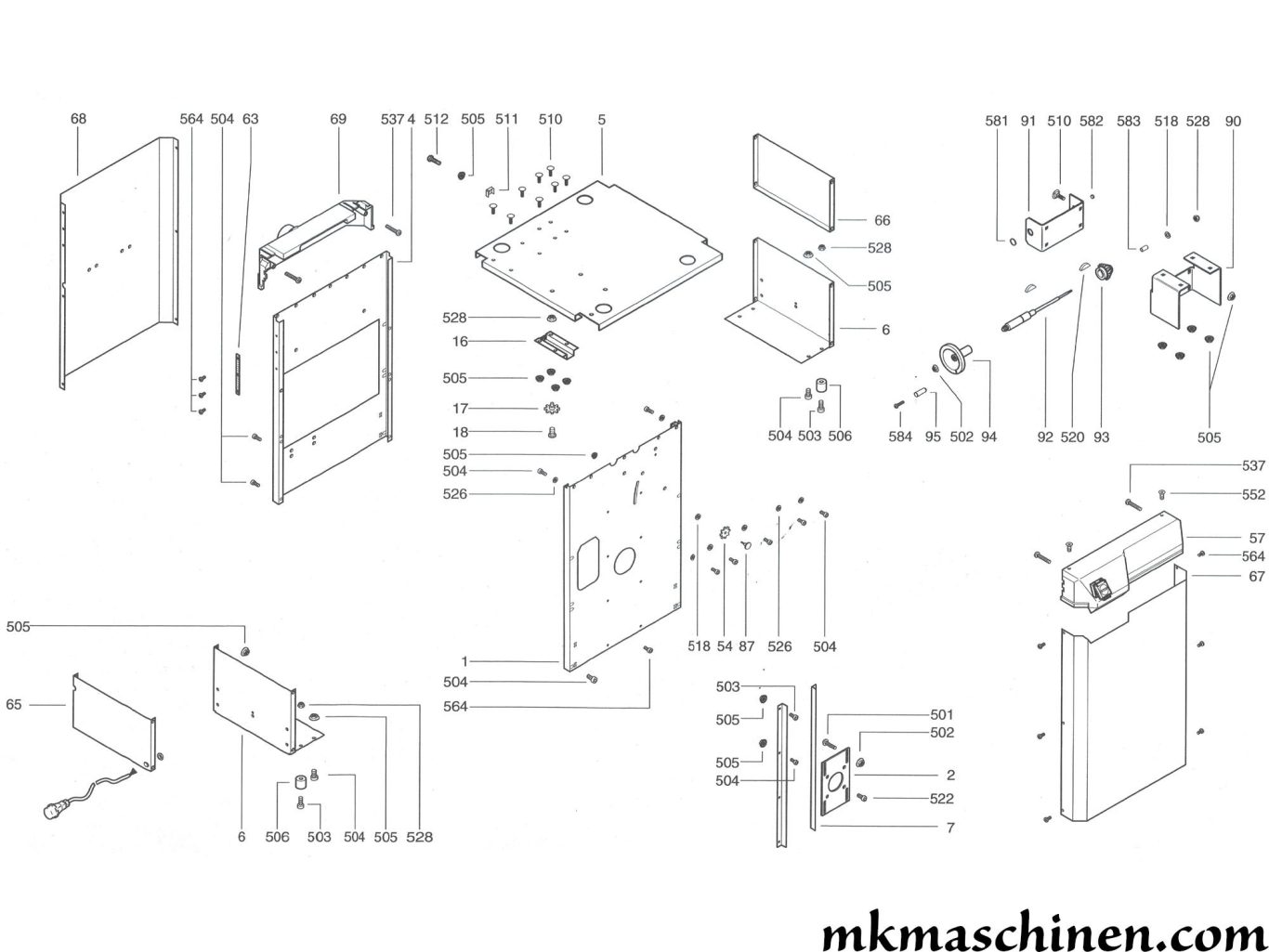

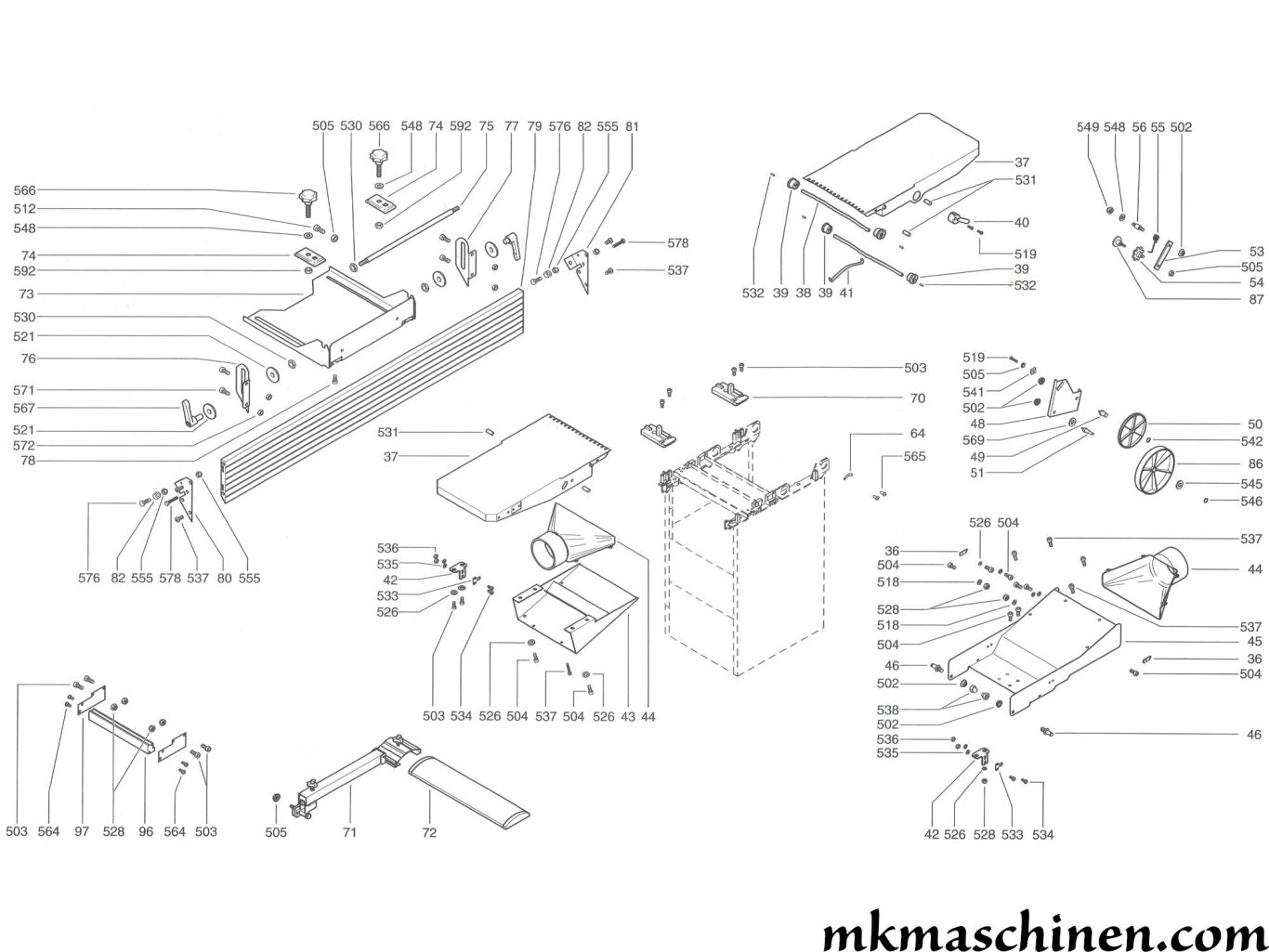

HC 333 Explosionszeichnung und Ersatzteilliste
