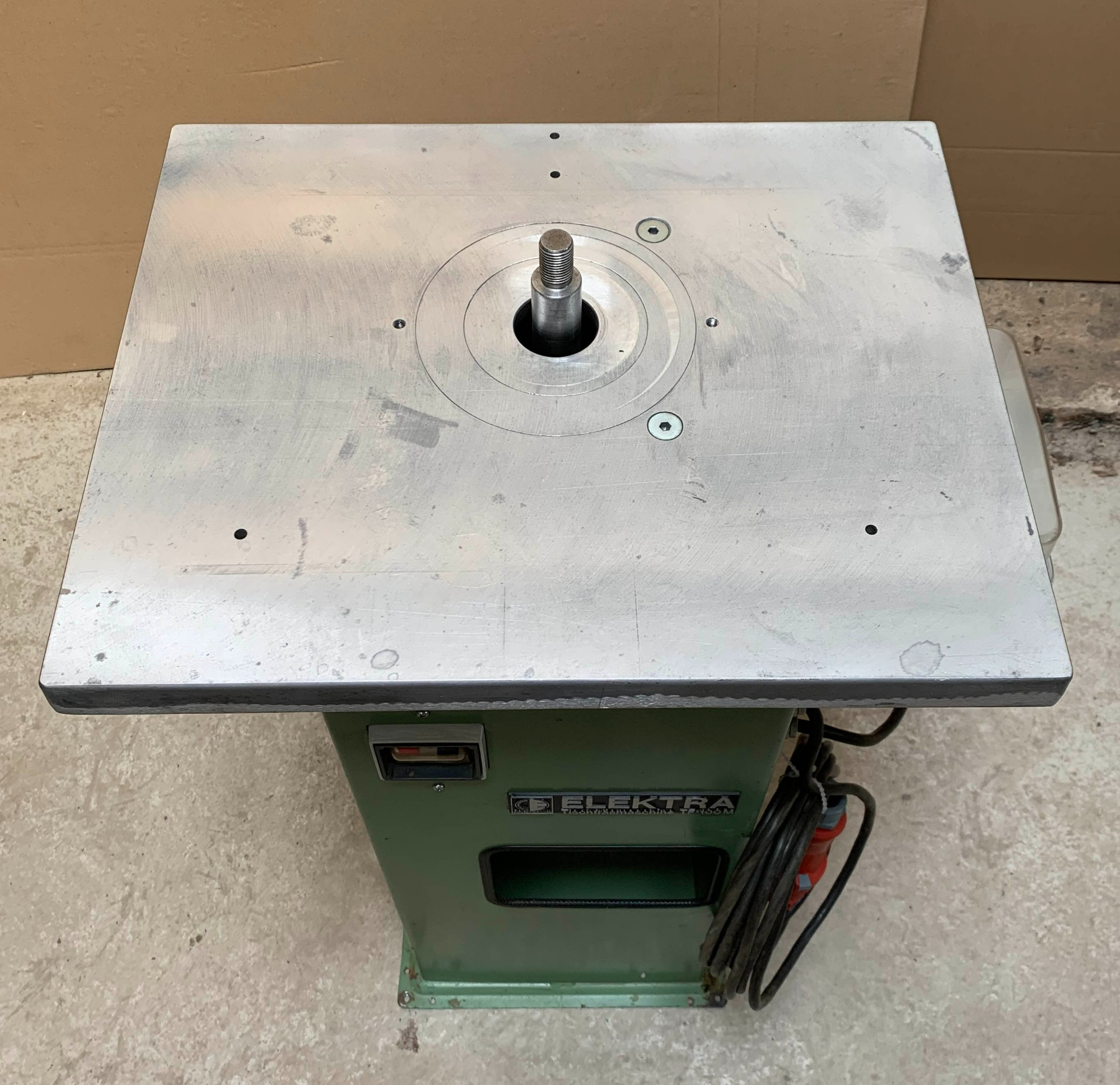

Elektra Beckum TF 100 Tischfräsmaschine

Modellhistorie

Laut Abbildungen hatte die erste Elektra Beckum TF 100 Tischfräse aus 1981 entweder bereits einen Vorgänger mit etwas kleineren Abmessungen aber gleichem Aufbau oder man war sich noch nicht sicher bzgl. der Namensgebung: die TF 60 Tischfräsmaschine. Die Bezeichnung „100“ der TF 100 war wohl aufgrund des Spindelhubs von 100 mm gewählt worden. Anfangs wurde die TF 100 ohne Motor zu 1006,00 DM angeboten und bei den Motoren konnte man wählen zwischen dem UNIMO-Motor 1,76 kW (220 Volt) zu 334,00 DM oder dem 2,20 kW (380 Volt) Motor zu 320,00 DM.

UNIMO bezeichnete anfangs den Universalmotor für die Hobelmaschine, die Tischfräsmaschine und die Drechselmaschine. Die Bandsäge BAS 315 wurde erst 1982/1983 entwickelt und angeboten. Spätestens zu diesem Zeitpunkt wurde auch der Motor umbenannt in Unimex.

Wie anfangs bei Elektra Beckum üblich hatte die TF 100 einen Zahnriemenantrieb und der Motor wurde angeflanscht. Ebenso wie bei den ersten Hobelmaschinen (8500 U/min) war auch bei der TF die maximale Umdrehung der Spindelwelle noch recht hoch mit 8250 U/min und den Abstufungen 4000/6000/8250 U/min. Später wurde die maximale Drehzahl auf 7500 U/min reduziert.

Zur TF 100 mit dem optionalem UNIMO (später Unimex) Motor gesellte sich Mitte der 1980er noch die TF 100 M mit fest angebautem Motor und Starter.

Es gab optional einen Universal-Fräskopfsatz (nur für Inland) nach den Vorschriften der Berufsgenossenschaft mit 14 Messern und 14 Abweisern zu 429,00 DM. Die Andrückvorrichtung, der Schiebeschlitten und die 100 cm Tischverlängerung gab es von Anfang an optional zur Maschine.

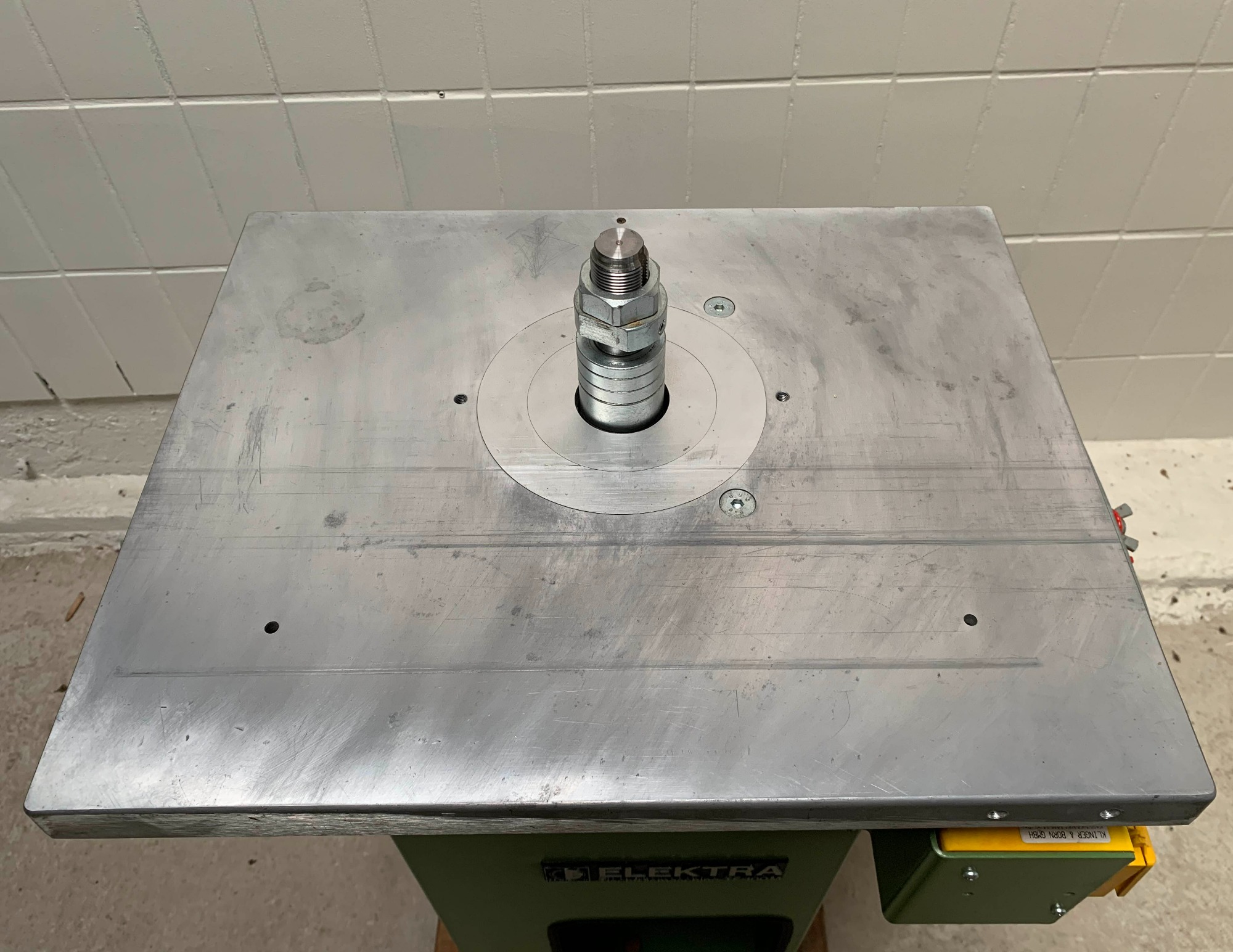

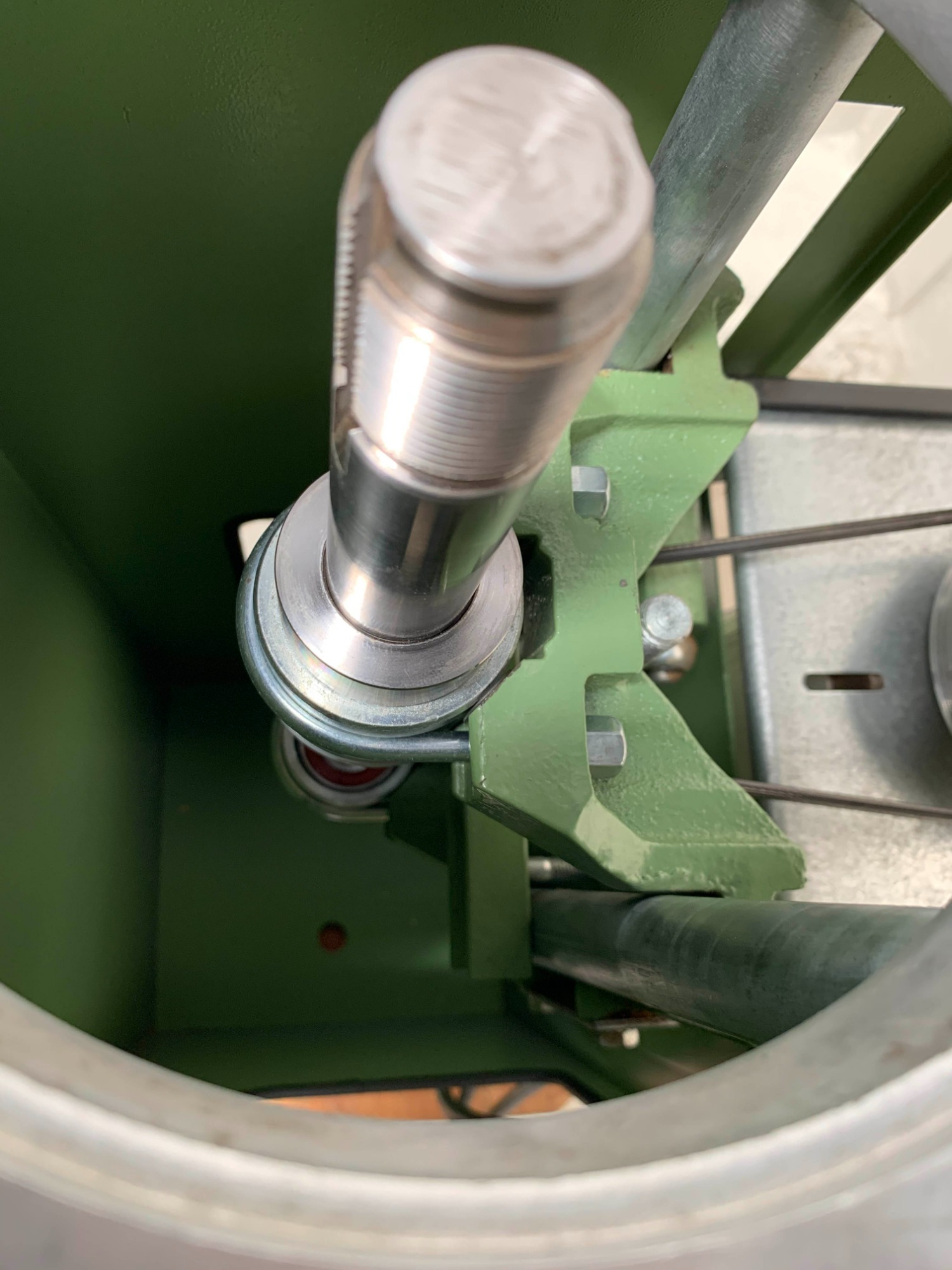

Der Sägetisch war von Anfang an durchgängig aus Alu-Druckguss plangefräst, die Frässpindel gab es jedoch in drei Versionen bis 1994 und ab 1995/1996 in der vierten Version mit der großen Spindelmutter der TF 900/904. Dazu haben sich ebenso die Keilrillenscheiben im Laufe der Zeit zig mal verändert und gehören ohne Spezialwerkzeug zu den am schwersten zu demontierenden Bauteilen aller Elektra Beckum Maschinen. Ansonsten hatte sich außer den Motoren und Startern nichts wesentliches geändert.

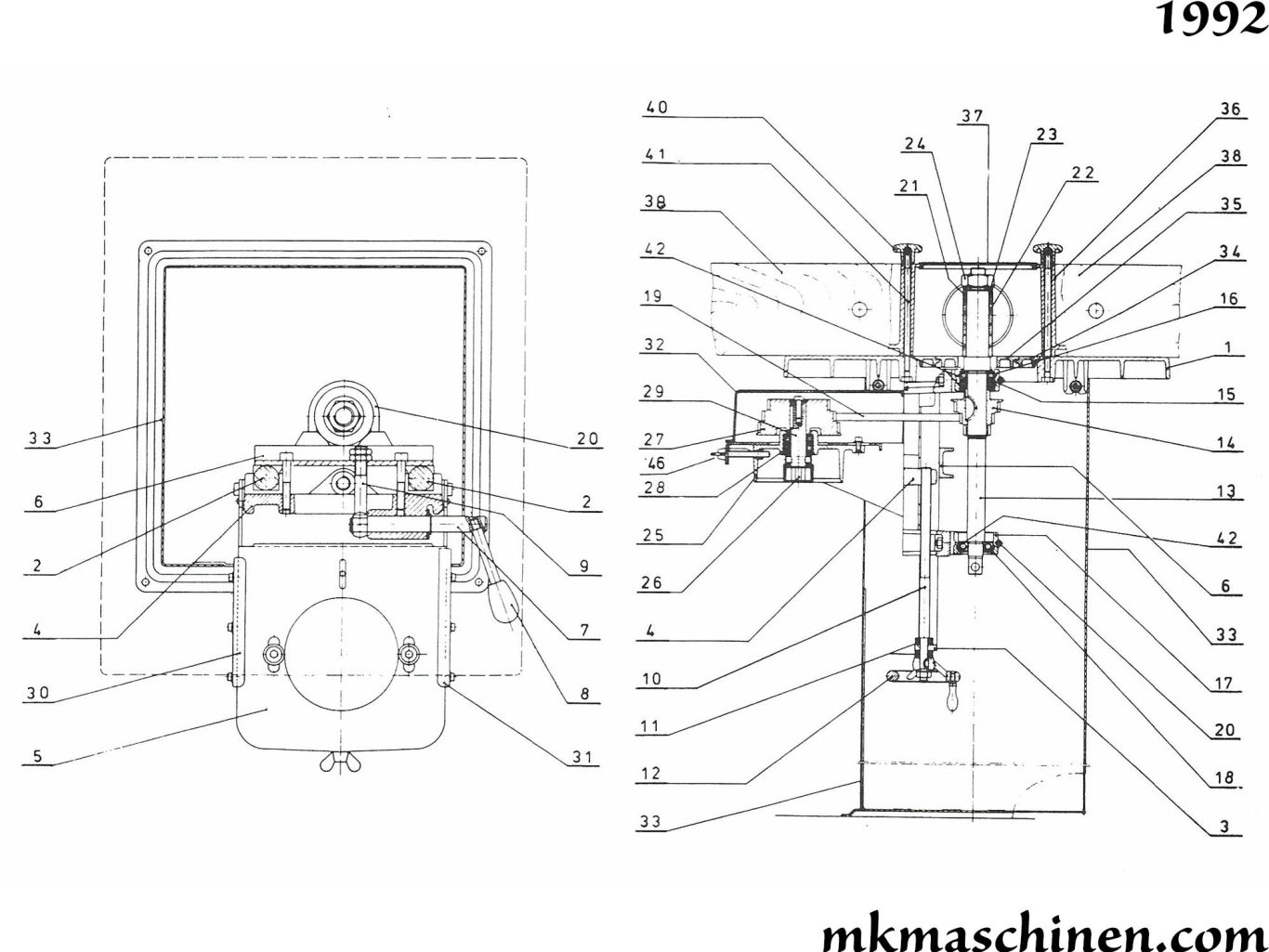

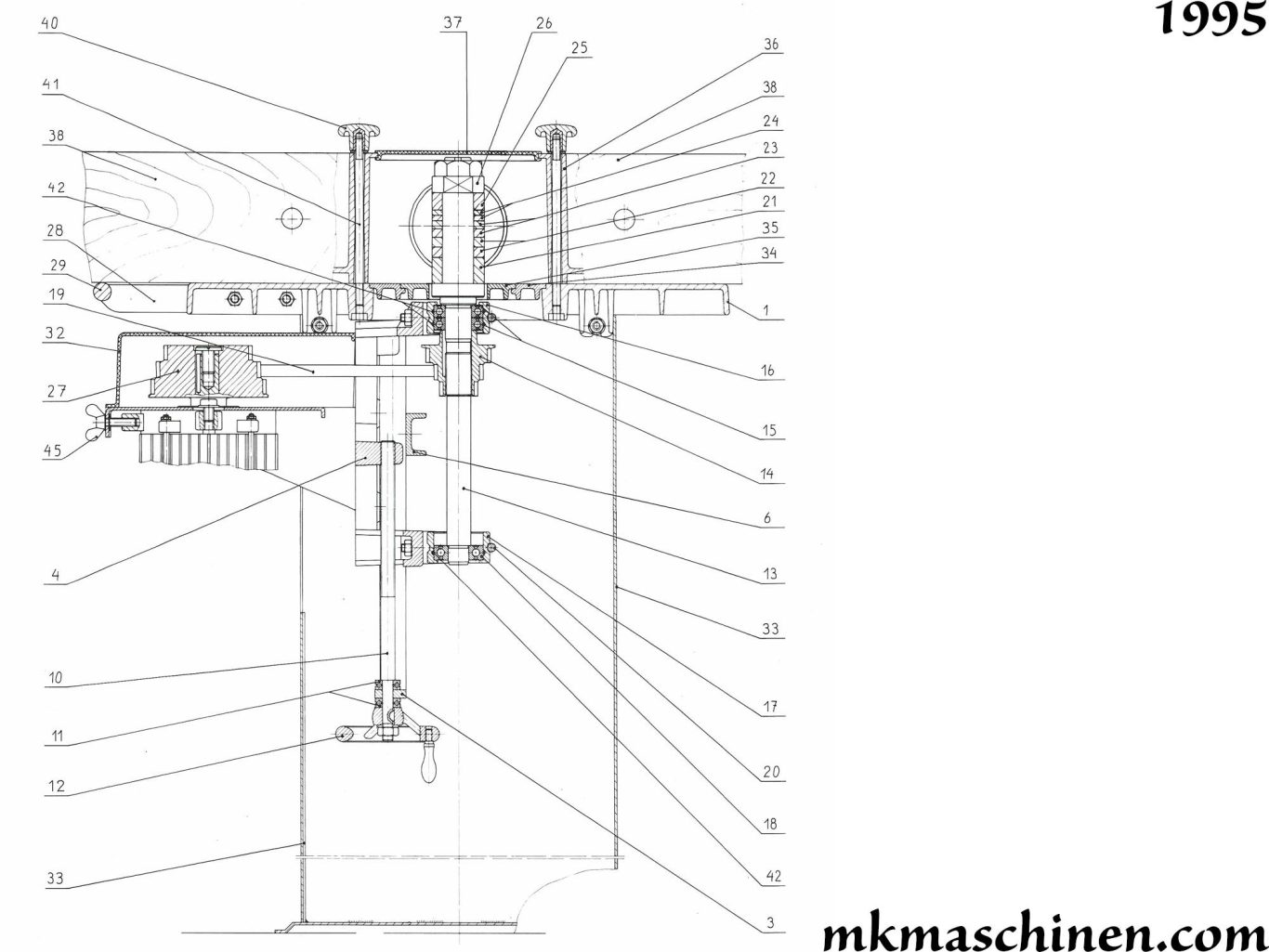

Die TF 100 M besteht aus ca. 40 maschinenspezifischen Teilen und ca. 5 Normteilen wie Scheiben, Schrauben oder Kugellagern, Norm-Muttern wurden gar nicht erwähnt in der Ersatzteilliste.

Zum jetzigen Stand meiner Informationen gehe ich davon aus, dass von Anfang an AEG-Motoren verbaut wurden.

Im Jahr 1992 lag der Listen-Neupreis der TF 100 M 2,2 kW bei 1.289,00 DM. Unter Berücksichtigung des amtlichen Euro-Umrechnungskurs und der Entwicklung des allgemeinen Verbraucherpreisindex würde sich ein heutiger (Stand 08/2026) Listen-Neupreis von ca. 1.265,00 € ergeben.

Aufbau der Bezeichnung:

TF steht für Tischfräsmaschine

100 steht für 100 mm Spindelhub

M steht für die Variante mit fest verbautem Motor

D steht für 400 Volt Drehstromanschluss

W steht für 230 Volt Wechselstromanschluss

N steht für Nullspannungsschalter

B steht für die Motorbremse

Modelle

TF 100 + UNIMO/Unimex Motor 230/380 Volt
014 101 0000 – TF 100 M 2,2 kW/230 Volt
014 101 0018 – TF 100 M 2,8 kW/380 Volt
TF 100 M 2,2 WN
TF 100 M 2,8 DN
TF 100 M 2,2 WNB
TF 100 M 2,8 DNB

Sonderzubehör:

Die Bestellnummern wurden in 1990 überarbeitet

091 400 3563 – Andruckvorrichtung
091 400 3571 – Schiebeschlitten
091 400 3580 – Anlaufring mit Schutzhaube
091 400 3598 – Tischverlängerung 100 cm
091 400 9804 – Spannständer Schiebeschlitten TF 100
091 000 9680 – Exzenterspannvorrichtung ohne Spannständer

Seriennummern Maschinen

100080 - 1982
100081 - 1983
14.001 - 1986

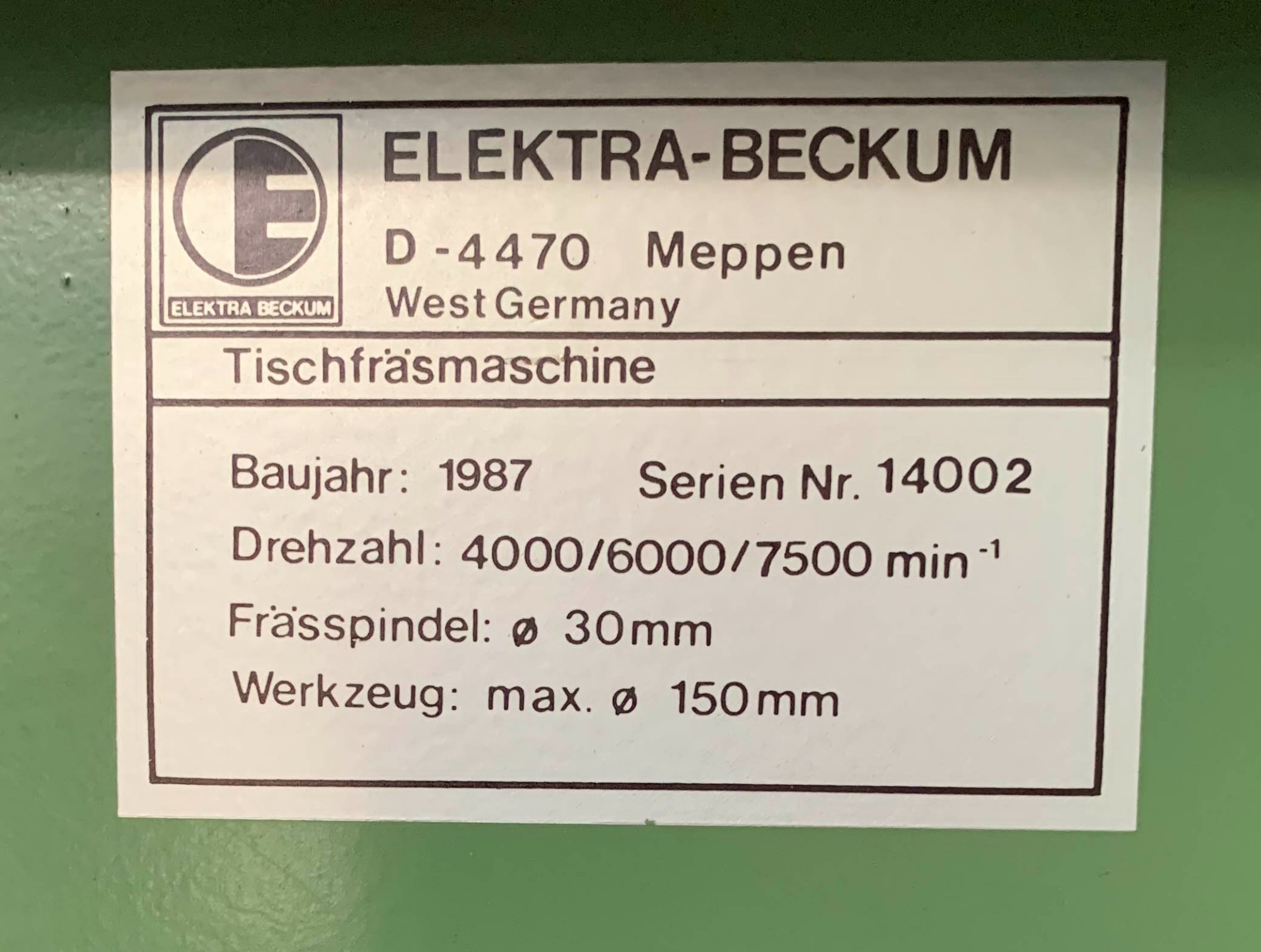

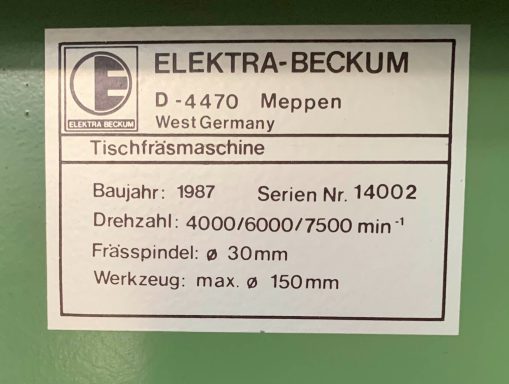

14.002 - 1986 bis 1991
991234 ab 1992 bis 1994
45041234 ab 1994 bis 1995
62121234 ab 1996
73912345 ab 1997
80812345 ab 1998

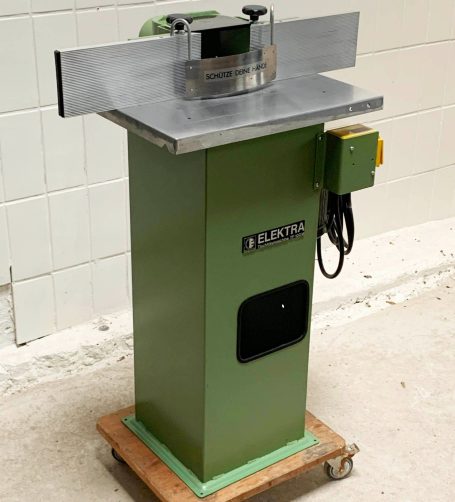

Technische Daten der Elektra Beckum TF 100 M Baujahr 1996:

Hersteller: Elektra Beckum
Typ: TF 100 M 2,8 DN
Baujahr: 1996
Motorbremse: ohne ab Werk
Motorbremse Stillstand: 5 ~ 6 Sek.
Wiederanlaufschutz: Ja
Arbeitshöhe: 850 mm
Standfläche: 358 x 358 mm
Tischgröße: 523 x 423 mm (BxT)
Tischbohrung: 150 mm
Werkstück Auflagefläche: 150 ~ 210 x 600 mm
Frästiefeneinstellung: 60 mm
Werkzeugdurchmesser max.: 150 mm
Werkzeugdicke max.: 60 mm

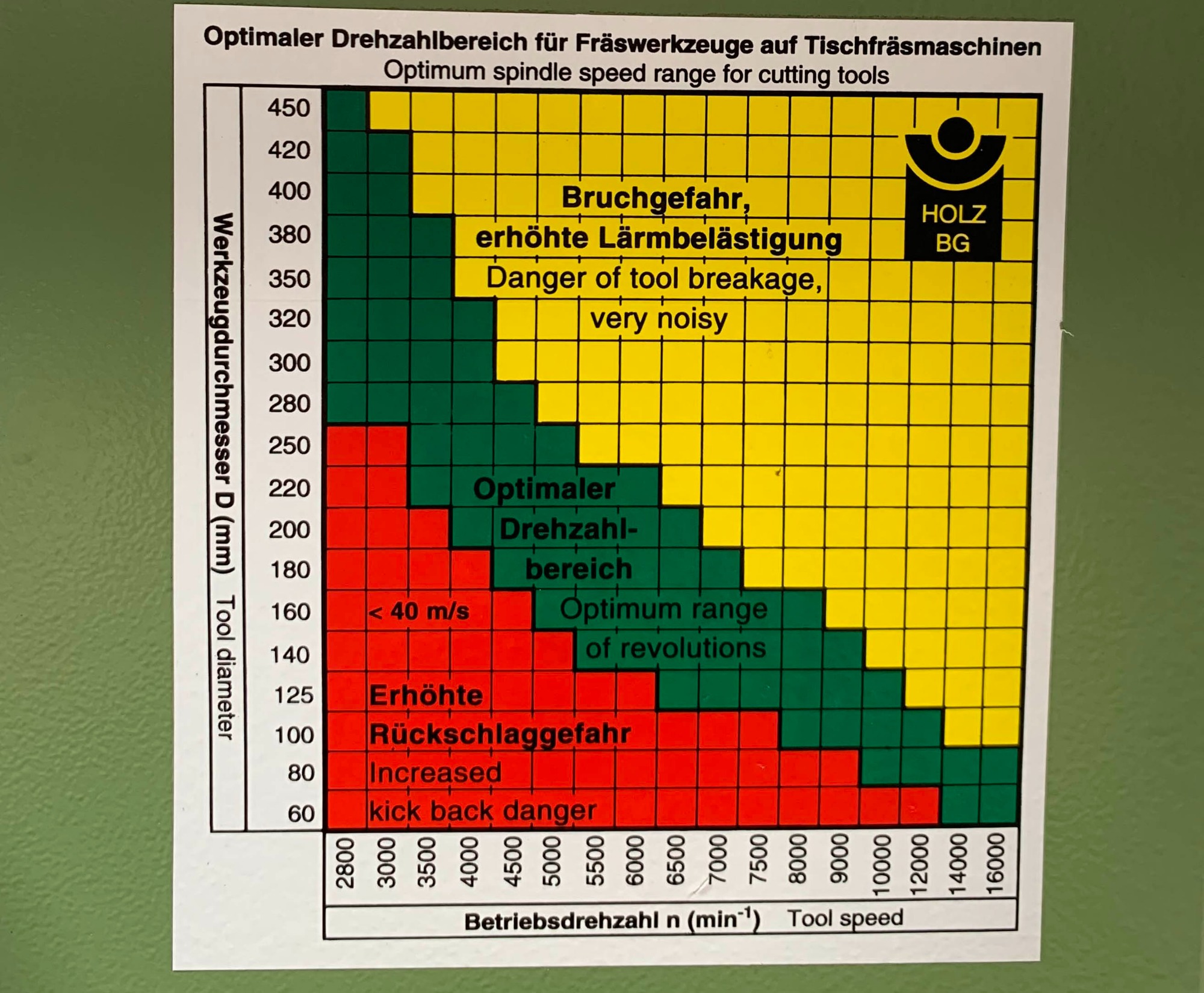

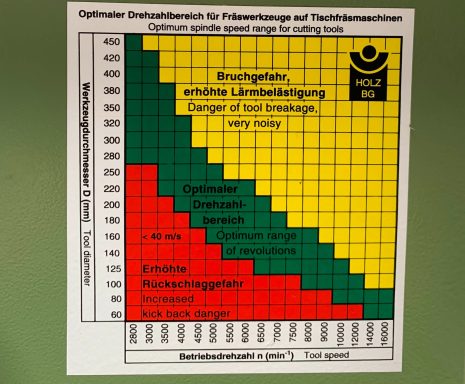

Spindel Drehzahl: 4000/6000/7500 U/min
Spindelhub: 100 mm
Spindeldurchmesser/Werkzeugaufnahme: 30 mm
Fräsdornring Durchmesser: 50 mm
Absaugstutzen: 100 mm
Motortyp: 2,8 D
Motorleistung P1: 2,8 kW S6 40%
Motorleistung P2: 1,8 kW S1
Drehzahl Motor: 2800 U/min
Schutzart: IP 44
Netz: 400 V 3 Ph
Gewicht: ca. 58,5 kg

Arbeitsplatzbezogener Emissionswert nach DIN 45635
Im Leerlauf: 78 dB (A)
Arbeitsgeräusch: 85 dB (A)

Erforderlicher Unterdruck am Absaugstutzen: 900 Pascal
