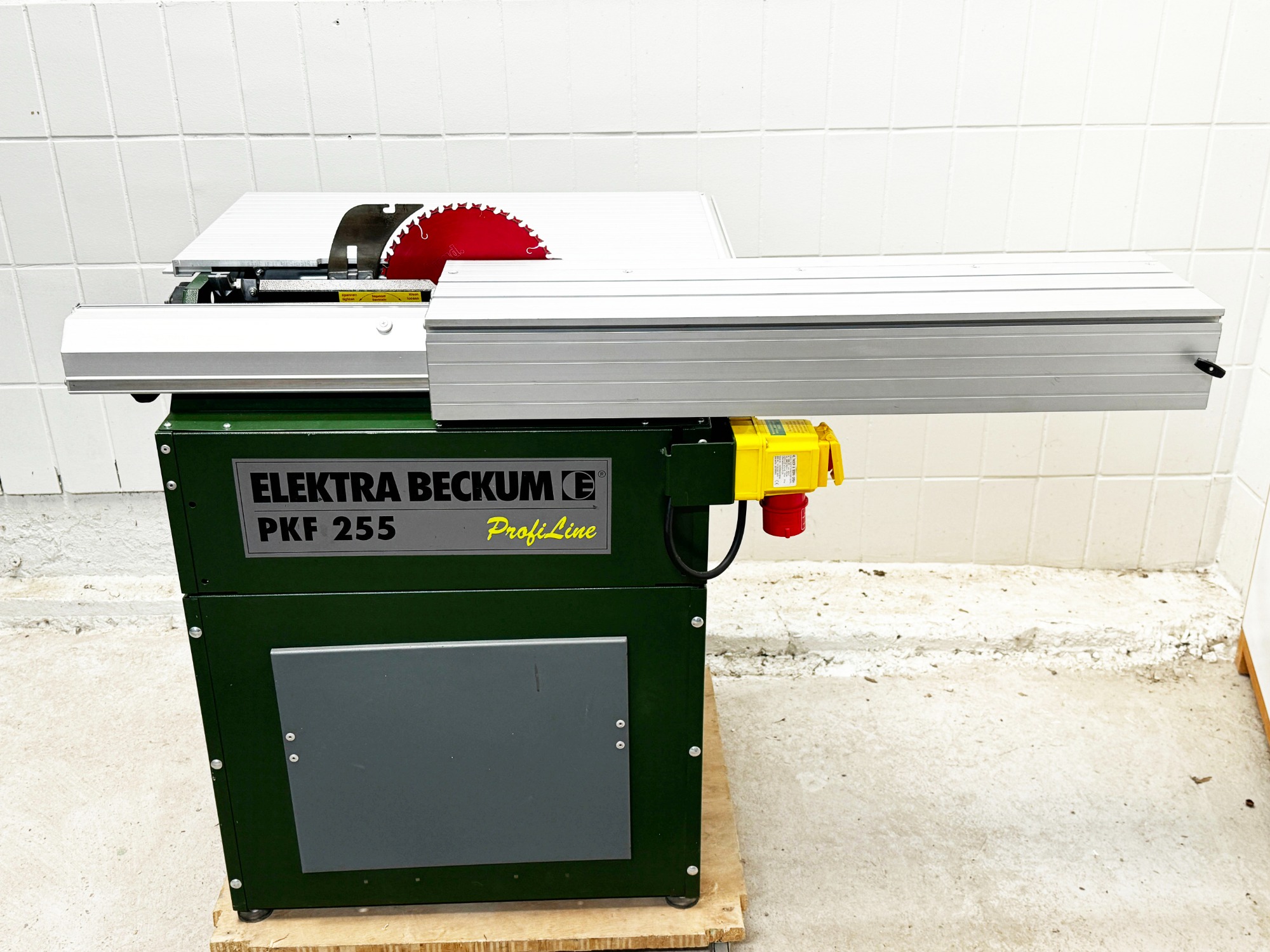

Elektra Beckum PKF 255 Formatkreissäge

Modellhistorie

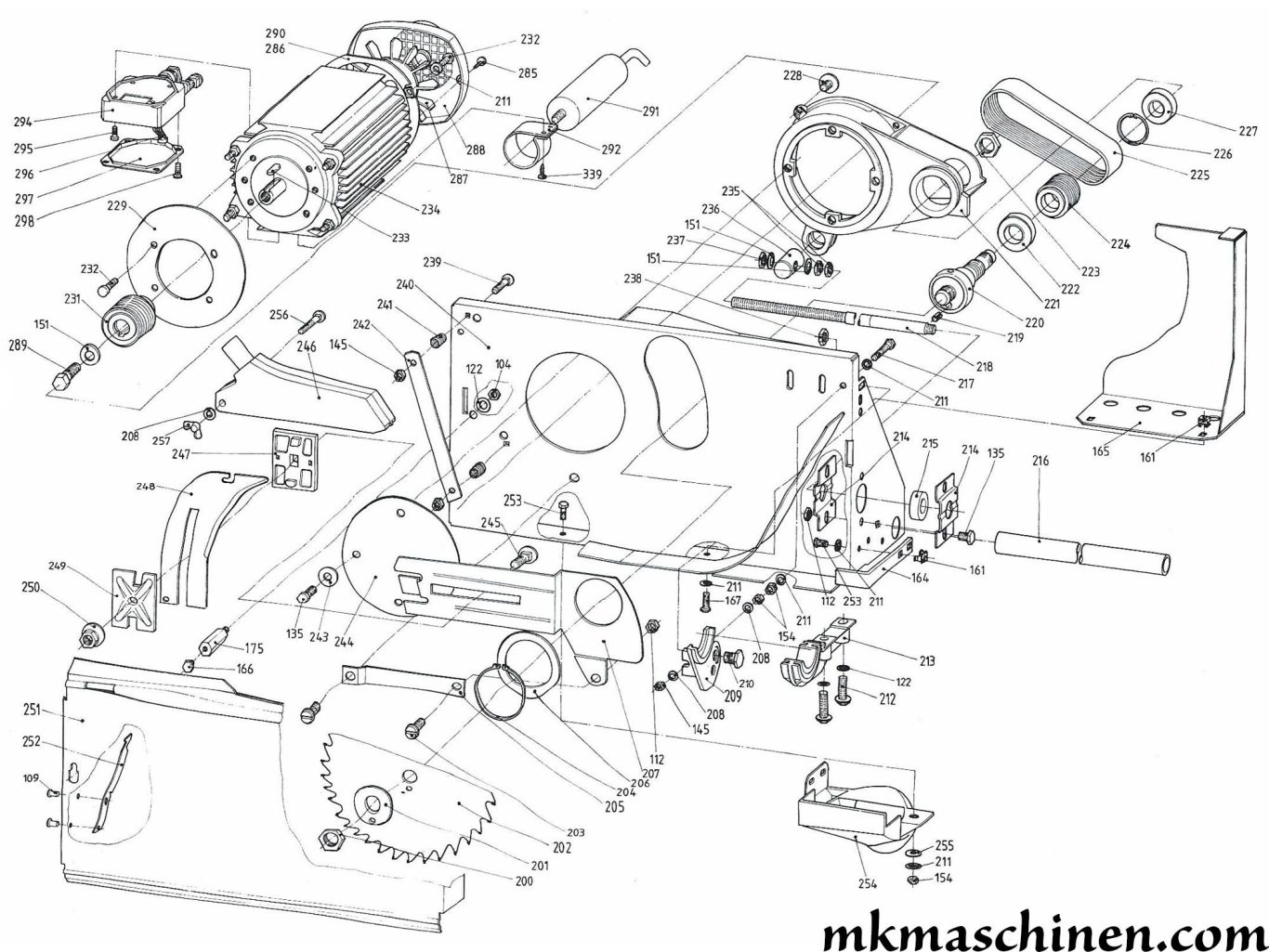

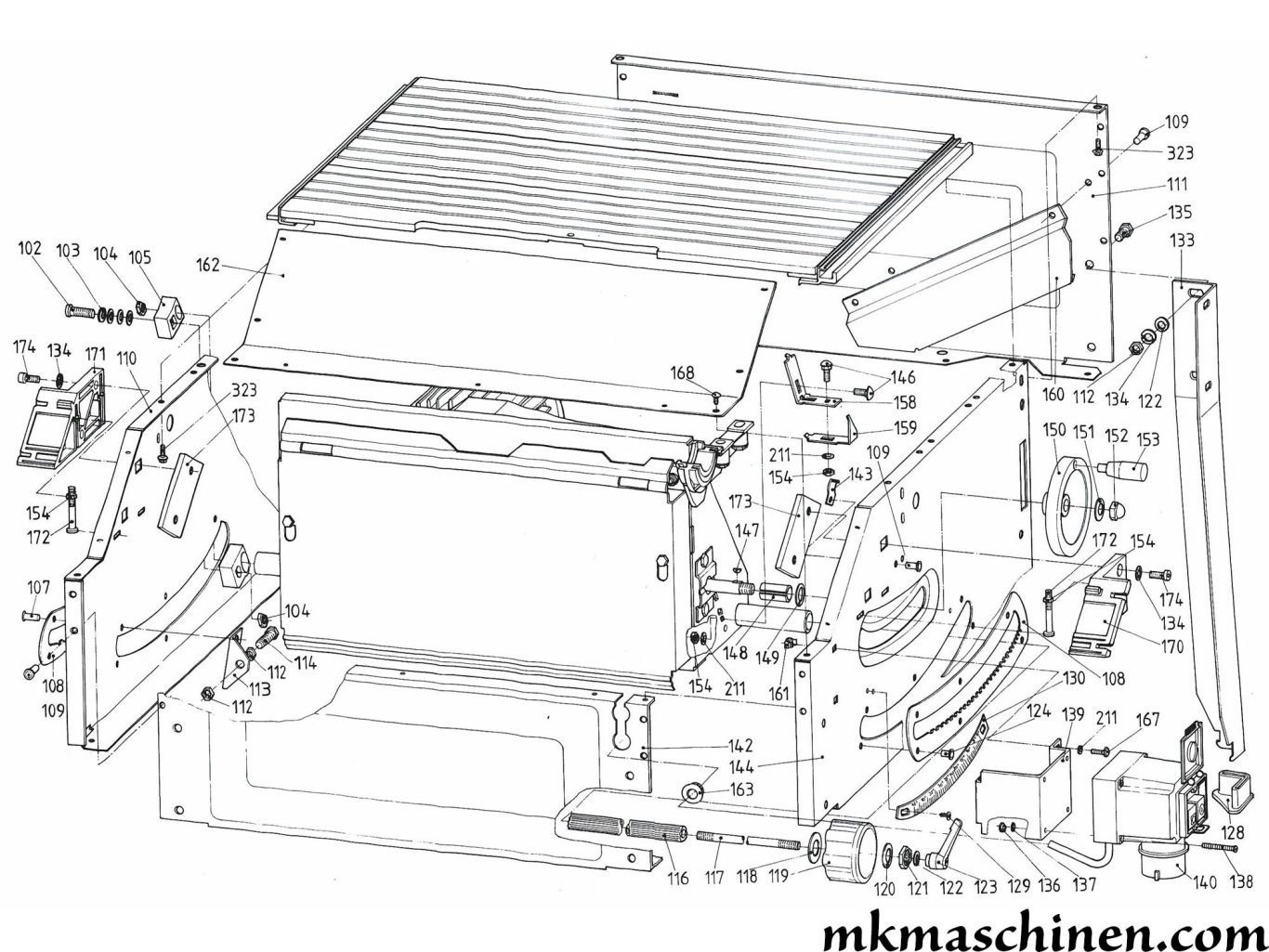

Die Elektra Beckum PKF 255 wurde 1996 zusammen mit der PK 255 konstruiert und ab 1997 am Markt angeboten. Gehäuse, Getriebe, Schwenkkasten, Höhenverstellung usw. basieren auf der PK 250 Tischkreissäge. Wie die PK 255 auch hat die PKF 255 gegenüber der PK 250/PK 300 ein zusätzliches Schutzblech Pos. 165 dass die regelmäßige Schmierung und Nachstellen der Riemenspannung leider etwas erschwert. Zusätzlich sammelt sich der Holzstaub hinter dem Blech.

Anbauteile wie Basisträgersystem, Tischverlängerung, Tischverbreiterung hat die PKF 255 mit der PK 255 gemeinsam.

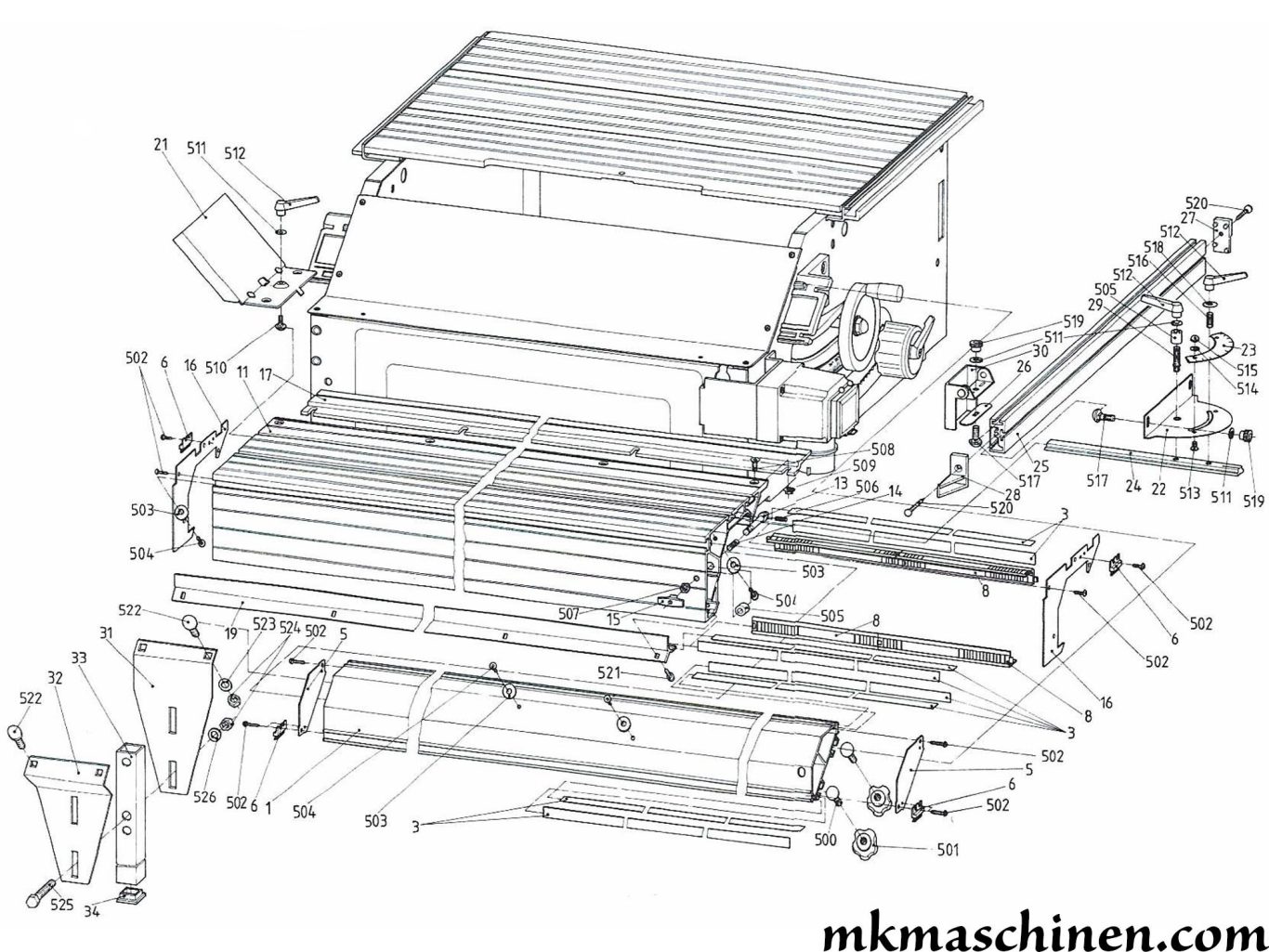

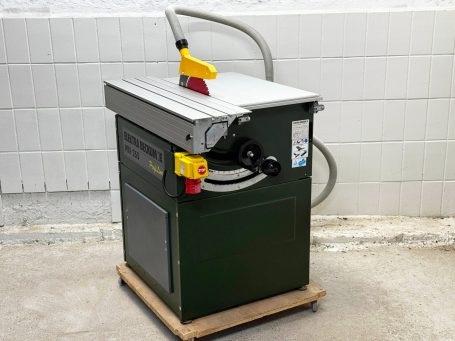

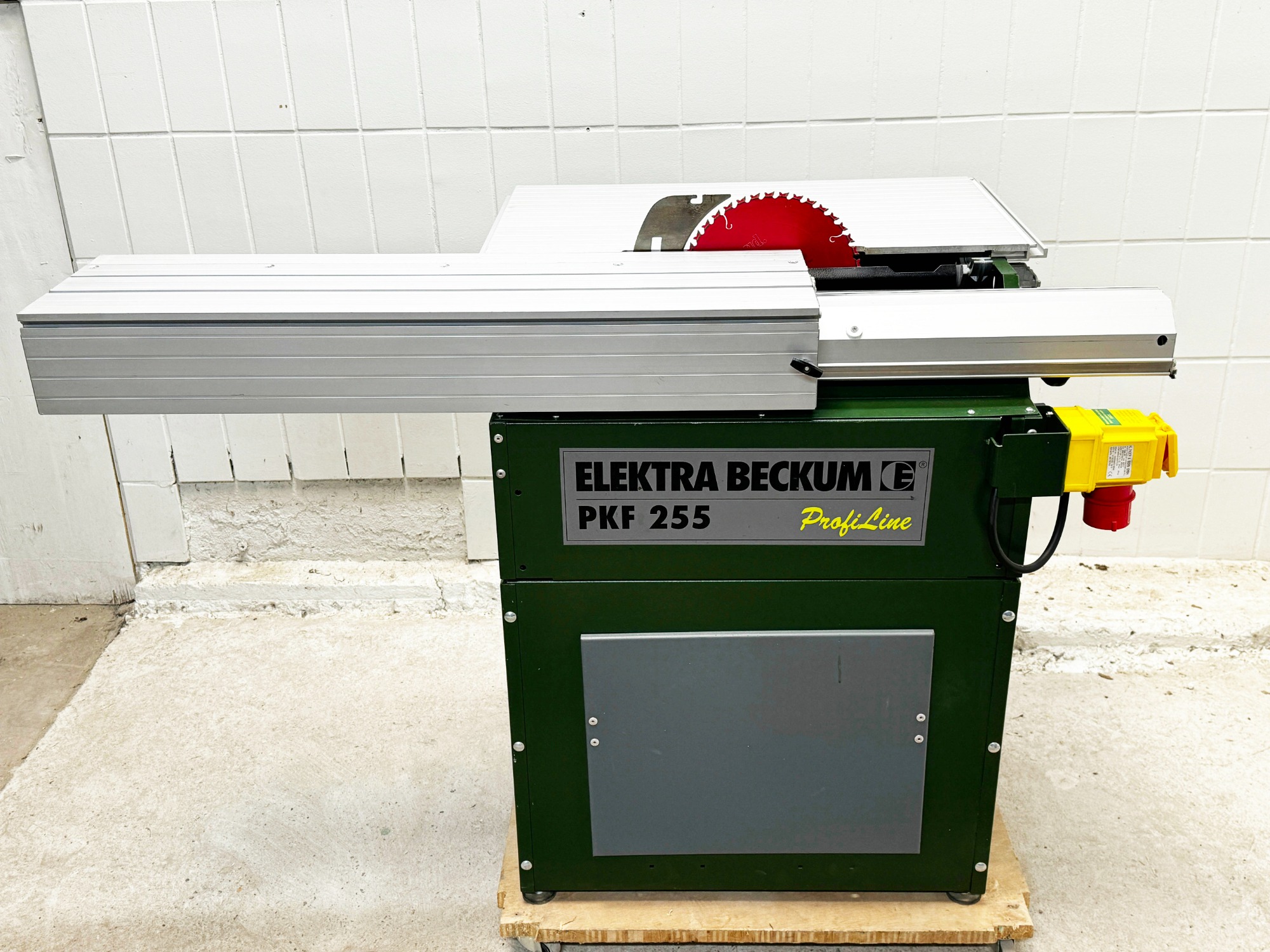

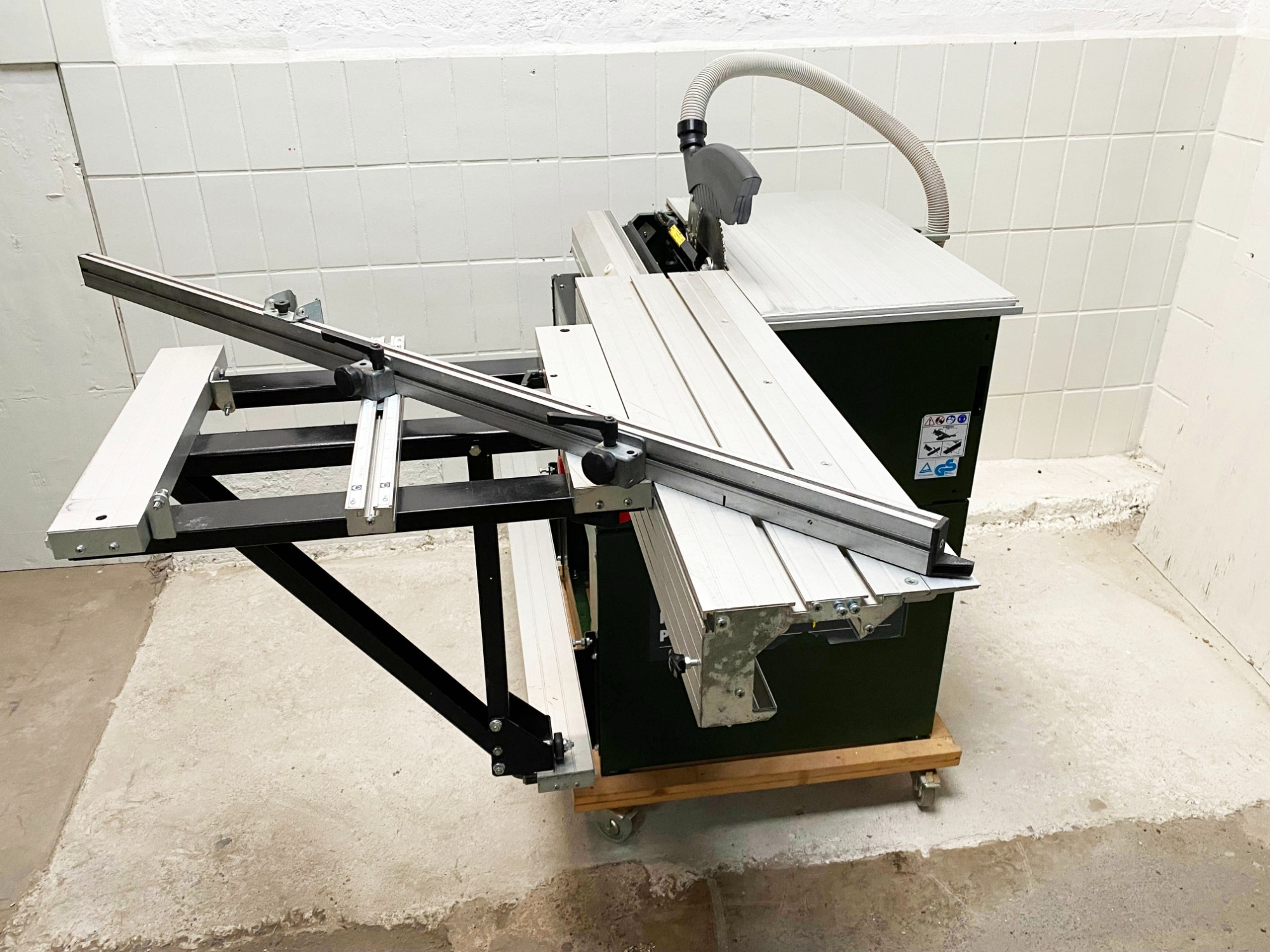

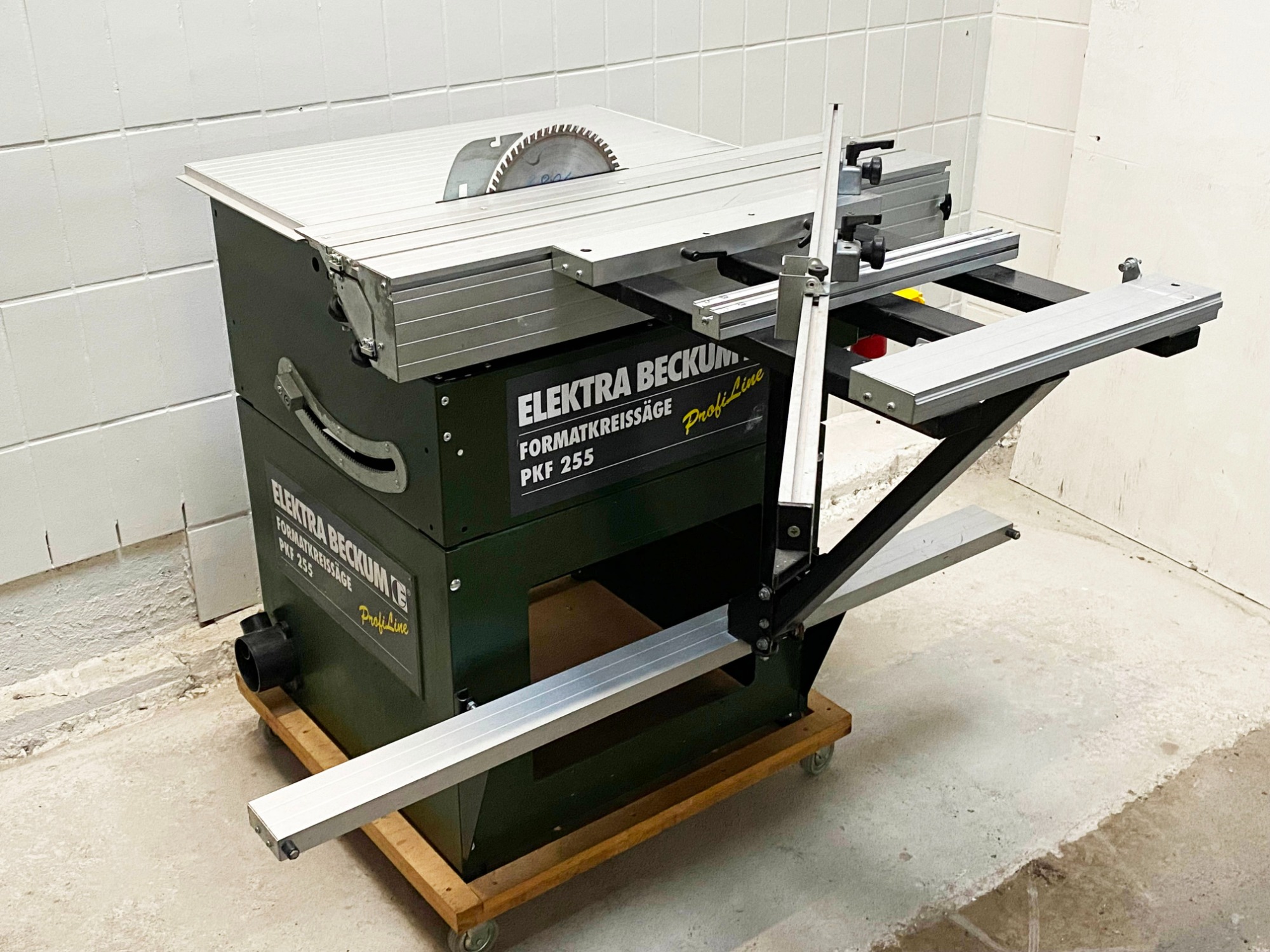

Den Formatschlitten der PKF 255 gibt es in 950 mm und 1800 mm Länge. Mit dem Schiebeschlitten kann besäumt werden oder mit Hilfen dem optionalem Querwagen auch größere Werkstücke bearbeitet werden. So wie der Formatschlitten in verschiedenen Positionen angebracht werden kann ist es auch beim Querwagen möglich diesen an jeder gewünschten Position am Formatschlitten zu befestigen. Der zum Querwagen gehörende Queranschlag kann für linke und rechte Gehrungen vorn oder hinten am Querwagen aufgesetzt und stufenlos von 90° bis 45° geschwenkt werden.

Die Elektra Beckum PKF 255 besteht inkl. Formatschlitten aus ca. 131 maschinenspezifischen Teilen und ca. 130 Normteilen wie Muttern, Scheiben, Schrauben.

Laut einer Verkaufsrechnung von Ende 1998 wurde die PKF 255 3400 DN mit 1800 mm Formatschlitten und Querwagen zu 2.950,00 DM verkauft. Unter Berücksichtigung des amtlichen Euro-Umrechnungskurs und der Entwicklung des allgemeinen Verbraucherpreisindex würde sich ein heutiger (Stand 08/2026) Neupreis von ca. 2.550,00 € ergeben.

Aufbau der Bezeichnung:

PKF steht für Präzisions Kreissäge Format - Formatkreissäge

255 orientiert sich an der zugelassenen maximalen Größe vom Sägeblatt, 250 mm. Basismaschine PK 255.

Vierstellige Zahlen als Leistungsklassen in Watt, eine PKF 255 3400 hat also 3400 Watt bzw. 3,4 kW Leistung.

D steht für 400 Volt Drehstromanschluss

W steht für 230 Volt Wechselstromanschluss

N steht für Nullspannungsschalter

B steht für die Motorbremse

Modelle ab 1997:

010 259 2204 - PKF 255 2500 WN ab 1997 - 950 mm
010 259 2808 - PKF 255 3400 DN ab 1997 - 950 mm
019 259 2518 - PKF 255 2500 WN ab 2001 - 1800 mm
010 259 3409 - PKF 255 3400 DN ab 2001 - 950 mm
010 259 3417 - PKF 255 3400 DN ab 2001 - 1800 mm

Sonderzubehör:

019 900 0004 - Querwagen zum 950 mm Formatschlitten
019 900 0012 - Querwagen zum 1800 mm Formatschlitten
091 005 0435 - PKK Untergestell geschlossen (Kasten), wie PK 250/300
091 000 7262 - Fahrgestell PKK innenliegend
091 005 1199 - Schubladenunterschrank Utensilo 4
091 005 2322 - Fahrgestell für Utensilo 4
091 005 0010 - Basisträgersystem Schnittbreite bis 700 mm
091 005 0028 - Basisträgersystemverlängerung mit Stützfuß, Schnittbreite bis 1400 mm
091 005 0036 - Zweiter Stützfuß höhenverstellbar
091 004 0480 - Tischverbreiterung zum Basisträgersystem
091 001 8469 - Tischverlängerung zum Basisträgersystem

Seriennummern

6xxx0001 - 1997
6xxx0001 - 1997
8xxx0001 - 1998
9xxx0001 - 1999
0xxx0001 - 2000
2xxx0001 - 2002

Technische Daten der Elektra Beckum PKF 255 3400 DN Baujahr 1997:

Formatschlitten: 250 x 950 mm (BxT)
Arbeitslänge Formatschlitten: 900 mm

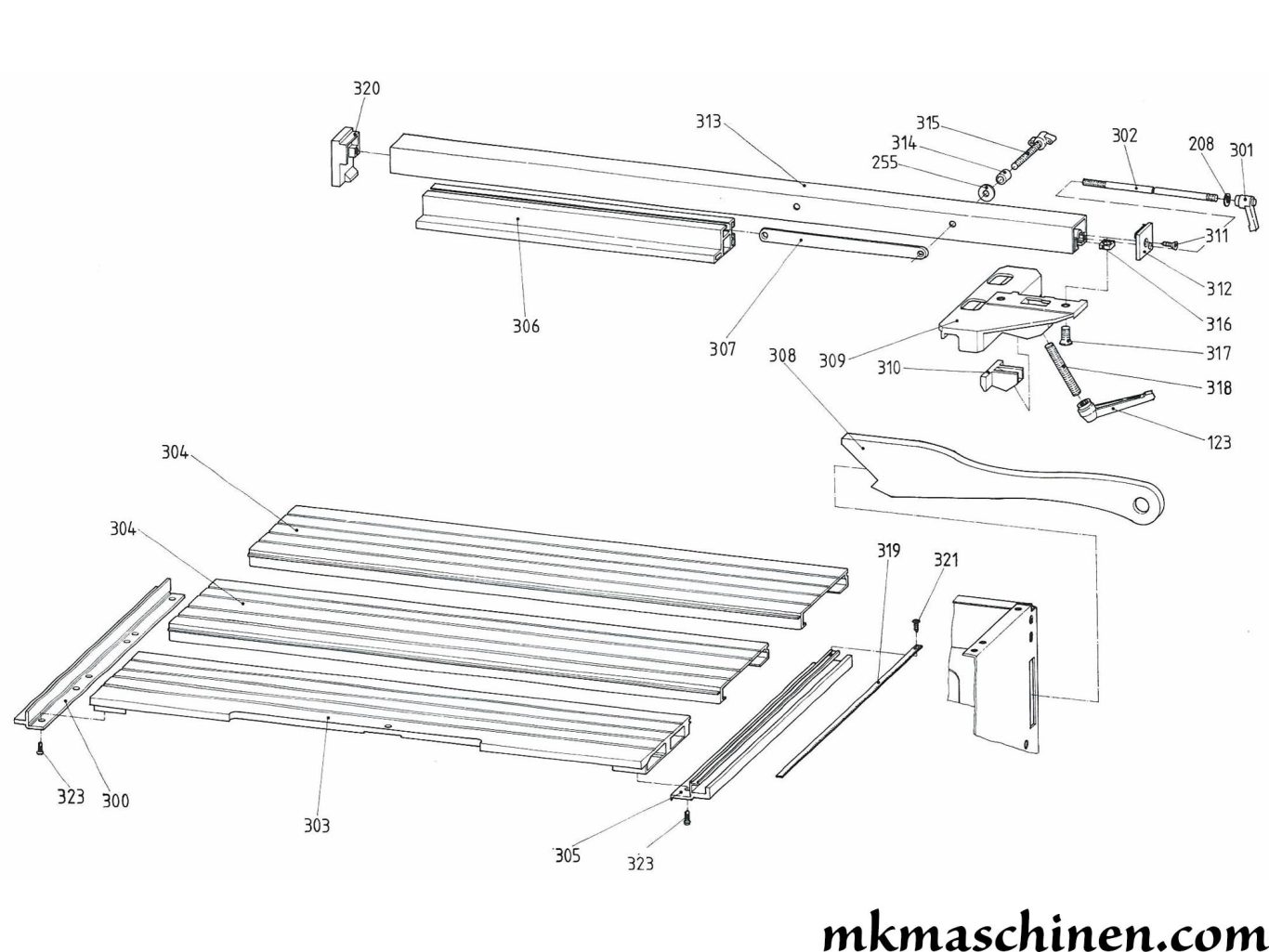

Haupttisch: 405 x 735 mm (BxT)
Sägeblatt: 240 ~ 250 mm
Sägeblattbohrung: 30,0 mm
Drehzahl Sägewelle: 3800 U/min
Schnittgeschwindigkeit: 50 m/s (250 mm Sägeblatt)
Schwenkbereich: 90 ~ 45°
Schnitthöhe 90°: 0 ~ 80 mm
Schnitthöhe 45°: 0 ~ 51 mm
Motorleistung P1: 3,4 kW S6 40%
Motorleistung P2: 2,5 kW S6 40%
Drehzahl Motor: 2800 U/min
Motorbremse: keine
Wiederanlaufschutz: Ja
Netz: 400V 3Ph
Arbeitshöhe: 840 mm
Standfläche: 655 x 680 mm (BxT)
Gewicht: 97 kg

Geräuschwerte gemessen nach DIN 45 635:
Leerlauf in Ohrnähe: 80 dB (A)
Arbeitsgeräusch in Ohrnähe: 88 dB (A)
