Elektra Beckum PK 300 Tischkreissäge
Allgemeines zur PK 300 und technische Daten

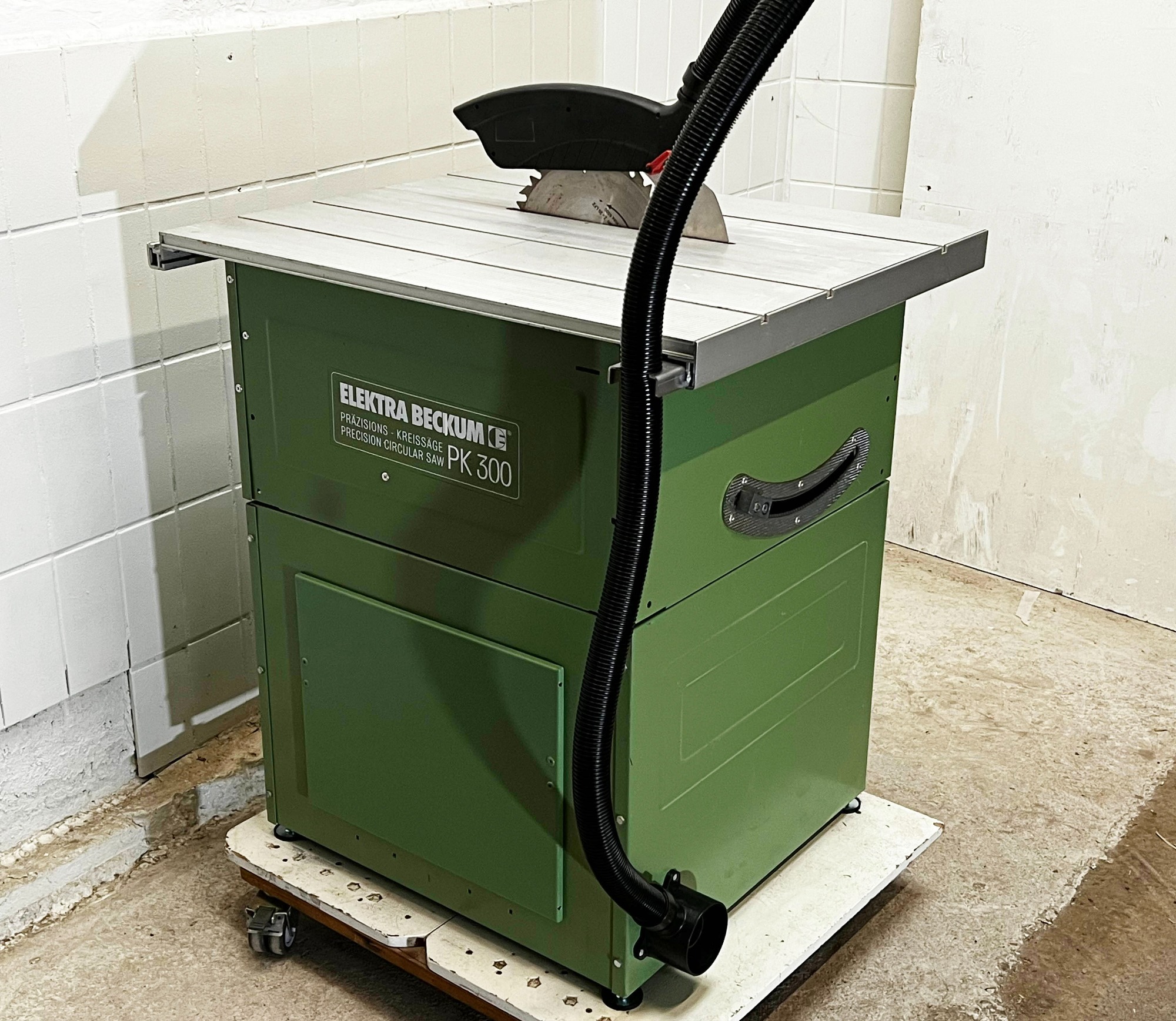

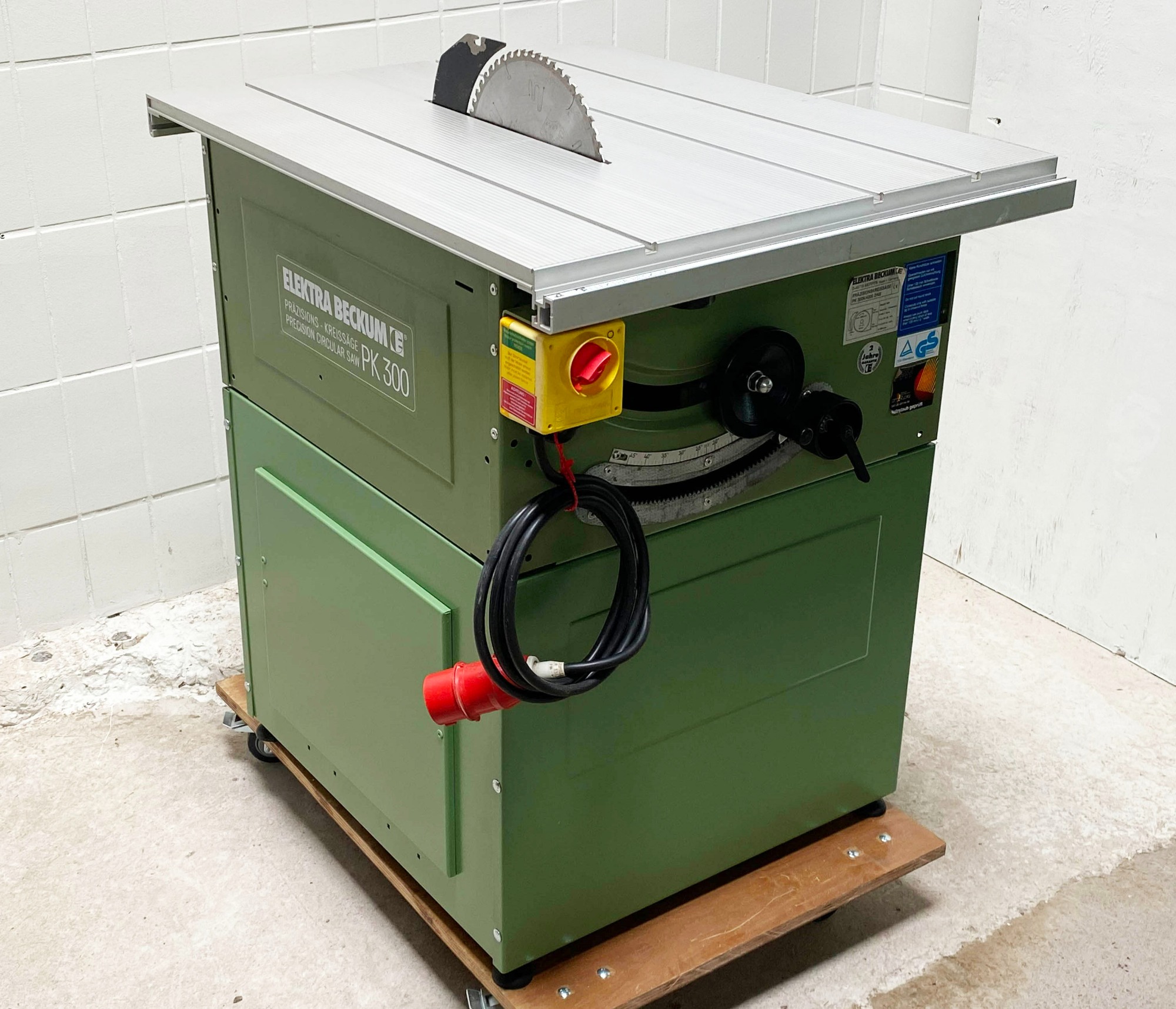

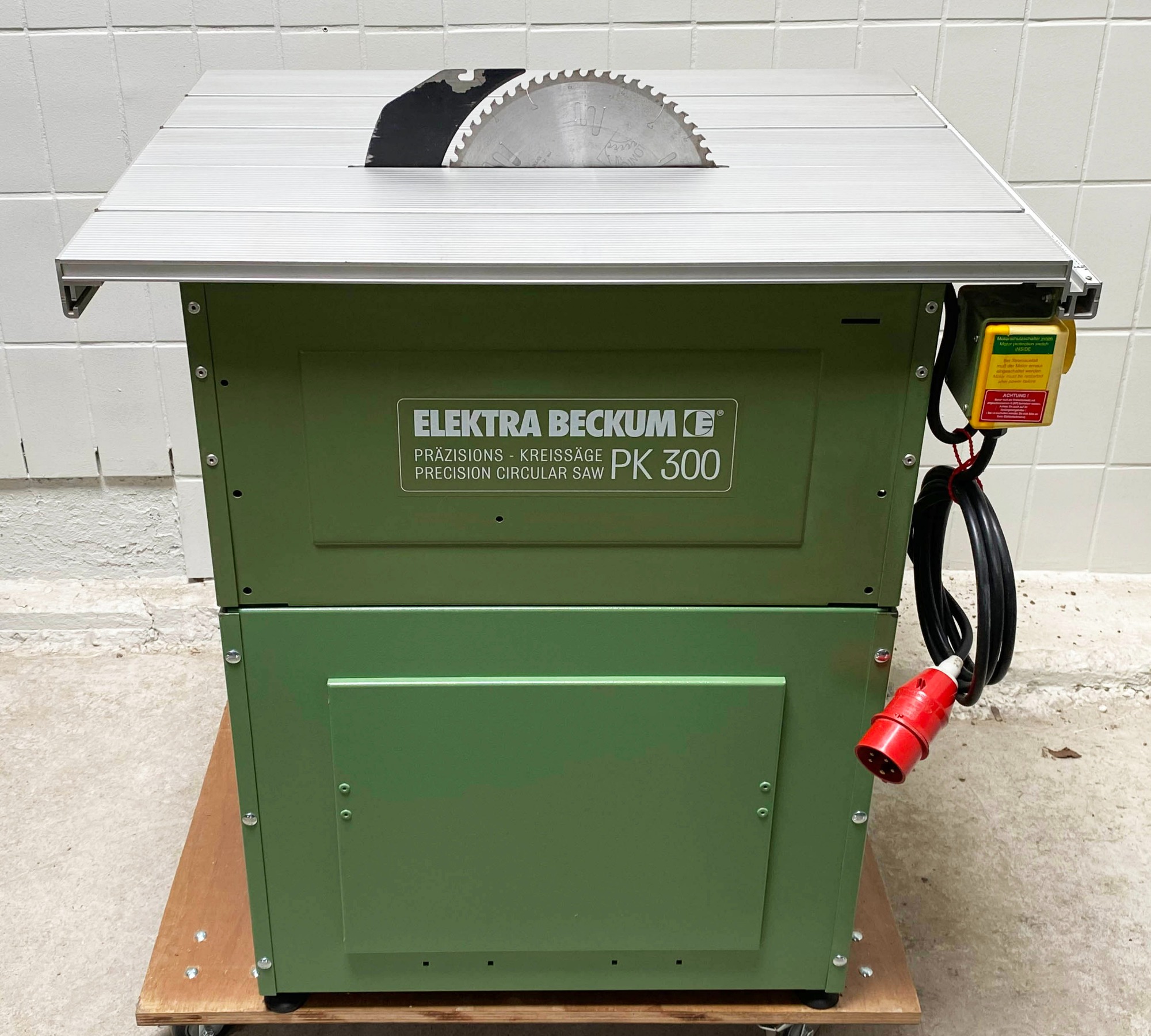

Die PK 300 gibt es seit 1994 - Standard mit K aber auch mit Beinen
Modellhistorie
Die Elektra Beckum PK 300 basiert im wesentlichen auf der Elektra Beckum PK 250 mit dem technischen Unterschied das alle Teile die durch das größere Sägeblatt neu konstruiert werden mussten auch unterschiedlich sind. Siehe daher auch die Modellhistorie der Elektra Beckum PK 250.
Die technischen Unterschiede zwischen der PK 250 und der PK 300 betreffen vor allem "größere" Dimensionen bis auf die vollkommen neue Sägeblattwelle. Diese musste neu konstruiert werden damit auf beiden Seiten eine Scheibe für höhere Stabilität vom Sägeblatt sorgen konnte. Folgende Bauteile sind bei der PK 300 neu konstruiert:
Tisch
Sägeblattwelle - Konstruktion verändert
Sägeblattscheibe - vergrößert von Ø 57,5 mm (PK 250) auf Ø 75 mm
Gegenflansch - neu Ø 75 mm

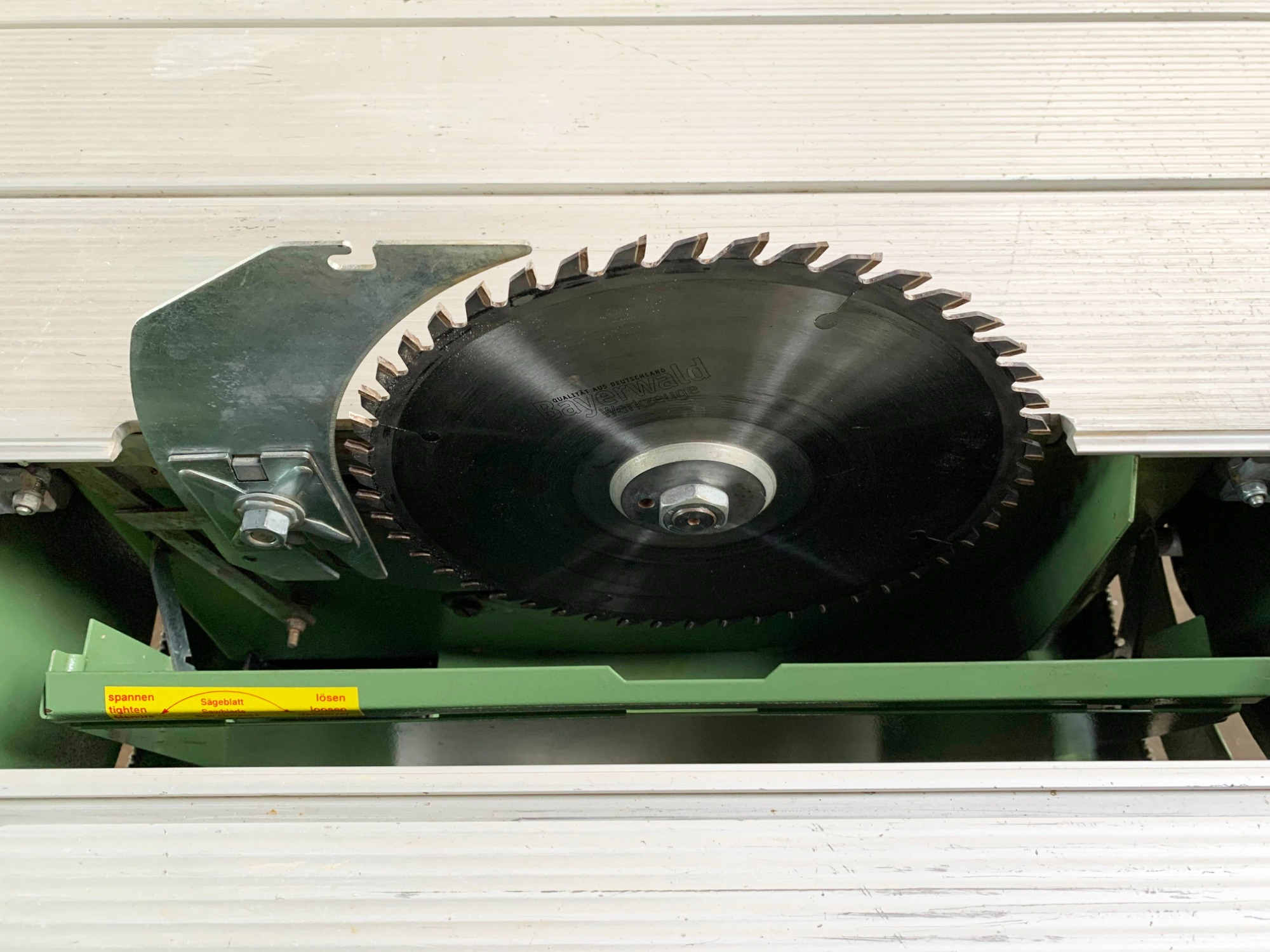

Sägeblatt 300 mm
Schwenkkasten
Schwenkkastendeckel
Führungslasche

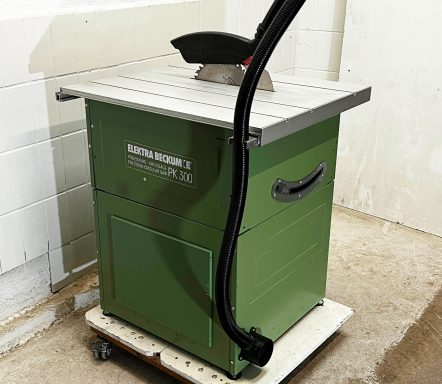

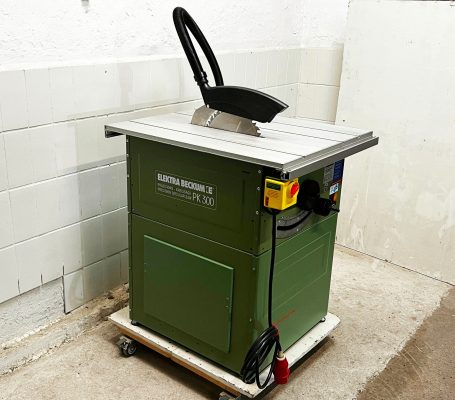

Spanhaube mit Absaugstutzen
Spaltkeil
Zugspindel
Die Elektra Beckum PK 300 besteht aus ca. 86 maschinenspezifischen Teilen (davon sind 75 Bauteile identisch mit der PK 250) und ca. 80 Normteilen wie Muttern, Scheiben, Schrauben.
Von Anfang an hatten die PK 300 Tischkreissägen die AEG Flachmotoren mit 3,1 kW 230 Volt (WNB) bzw. 4,2 kW 400 Volt (DNB) verbaut.
Aufbau der Bezeichnung:
PK steht für Präzisions Kreissäge
300 gibt die zugelassene maximale Größe vom Sägeblatt an, 300 mm.
K steht für einen Kasten als Untergestell
Vierstellige Zahlen als Leistungsklassen in Watt, eine PK 300 4200 hat also 4200 Watt bzw. 4,2 kW Leistung.
D steht für 400 Volt Drehstromanschluss
W steht für 230 Volt Wechselstromanschluss
N steht für Nullspannungsschalter
B steht für die Motorbremse
Modelle ab 1994:
010 300 3105 - PK 300 K 3100 WN
010 300 4209 - PK 300 K 4200 DNB
Sonderzubehör:
Die Bestellnummern wurden in 1990 überarbeitet
091 000 3291 - Schiebeschlitten PK 1500
091 000 3321 - Schiebeschlitten PK 2300
091 000 3305 - Tischverbreiterung PK
091 000 3330 - Tischverlängerung PK
091 000 3313 - Fahrgestell PK
091 000 4018 - Eck- und Rundstabschneidlade
091 000 4026 - Besäumeinrichtung PK
091 000 8048 - Winkelanschlag PK + BAS
091 000 7793 - Späneabsaugeinrichtung PK
091 000 7262 - Fahrwerk PKK
091 000 8722 - Untergestell PKK
091 000 9680 - Exzenterspannvorrichtung ohne Ständer
091 000 9826 - Spannständer Schiebeschlitten PK + BK+ TF 900
Seriennummern
Mit ein paar Überschneidungen wurde der Seriennummer die Jahreszahl voran gesetllt.
41130001-43740001 - 1994
43620001-43749999 - 1995
61710001-61711001 - 1996
61711001-74630001 - 1997
Technische Daten der Elektra Beckum PK 300 4200 DNB Baujahr 1995:
Motorbremse: Federkraftbremse
Motorbremse Stillstand: 0 ~ 2 Sek.
Wiederanlaufschutz: Ja
Tischgröße: 710 x 900 mm (BxT)
Arbeitshöhe: 850 mm
Sägeblatt: 290 ~ 300 mm
Sägeblattbohrung: 30,0 mm
Drehzahl Sägewelle: 3800 U/min
Schnittgeschwindigkeit: 60 m/s (300 mm Sägeblatt)
Schwenkbereich: 90 ~ 45°
Schnitthöhe 90°: 0 ~ 104 mm
Schnitthöhe 45°: 0 ~ 77 mm
Motortyp: 4,2 DNB
Motorleistung P1: 4,2 kW
Motorleistung P2: 2,0 kW S1
Drehzahl Motor: 2800 U/min
Netz: 400V 3Ph
Standfläche: 660 x 680 mm (B x T)
Gewicht: 90 kg
Geräuschwerte gemessen nach DIN 45 635 Teil 1651:
Leerlauf: 85 dB (A)
Arbeitsgeräusch: 87 dB (A)

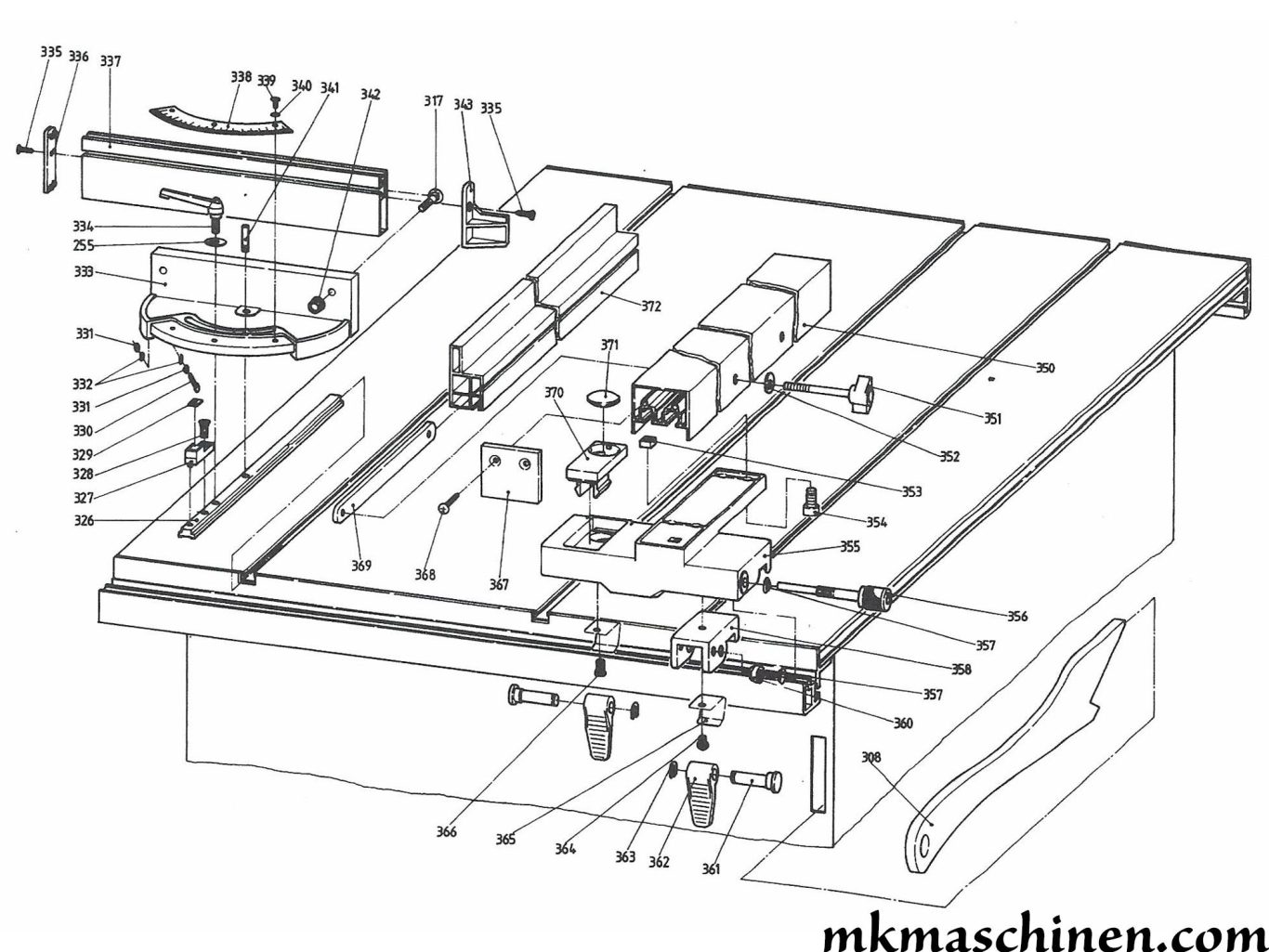

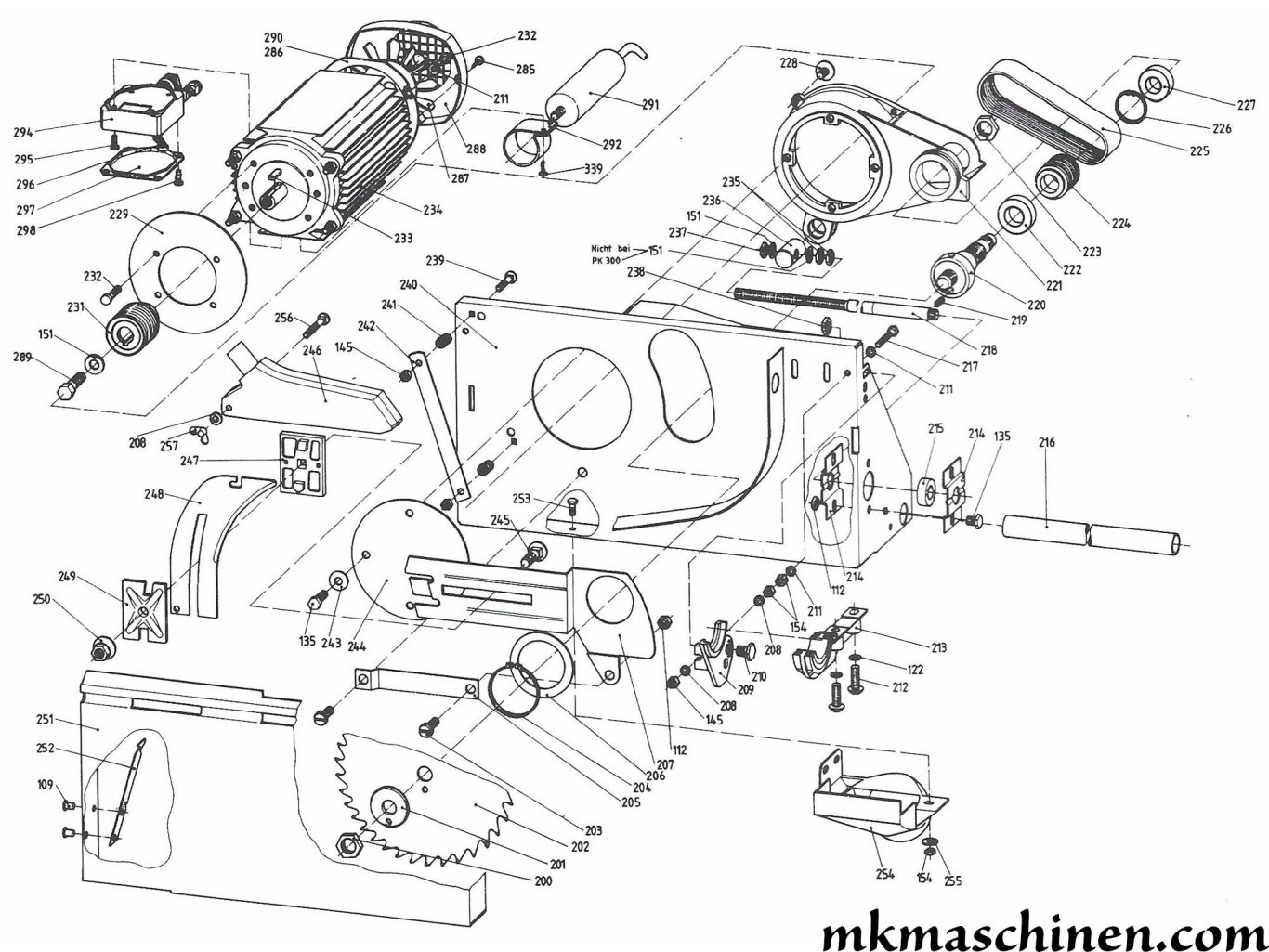

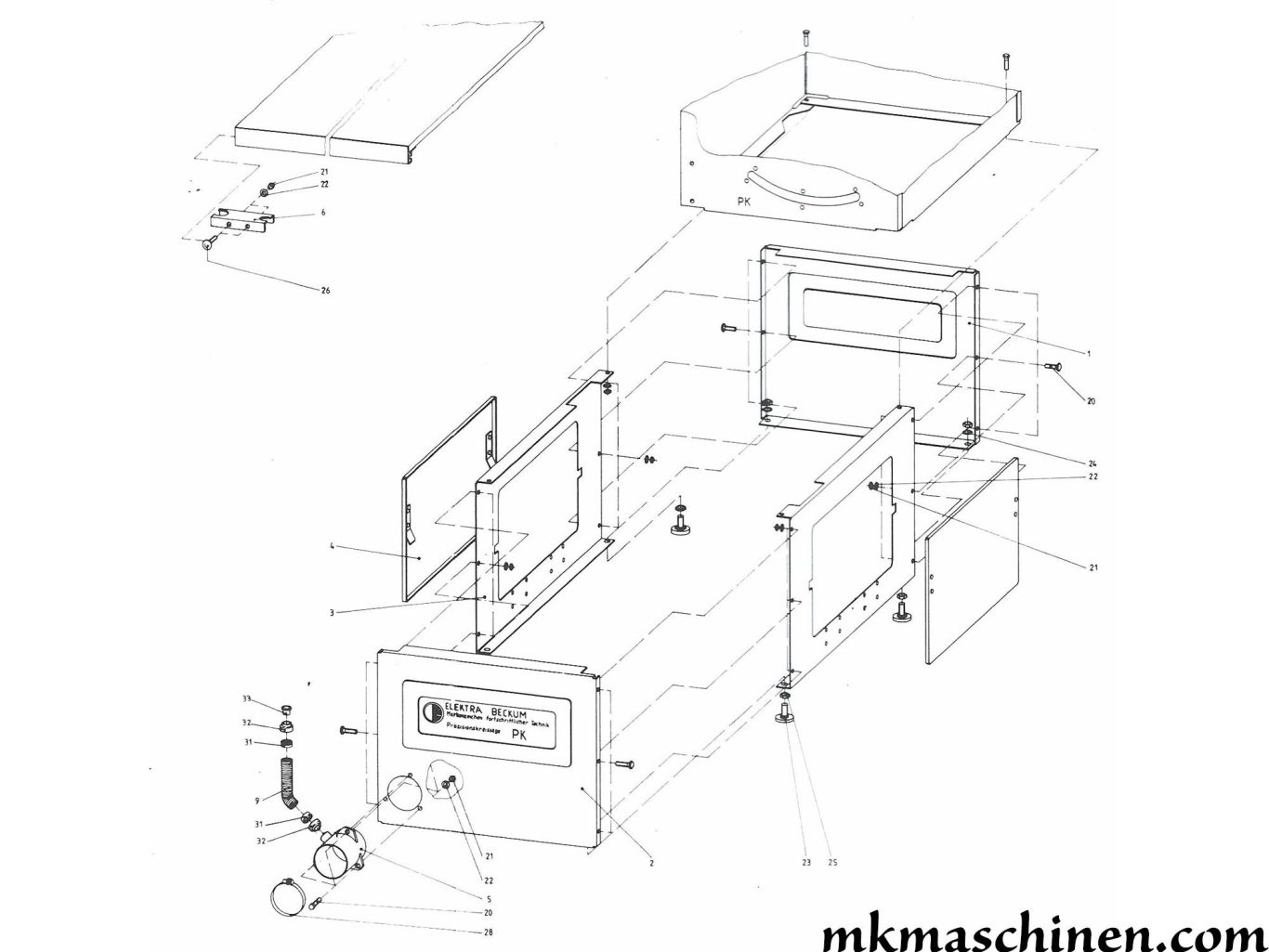

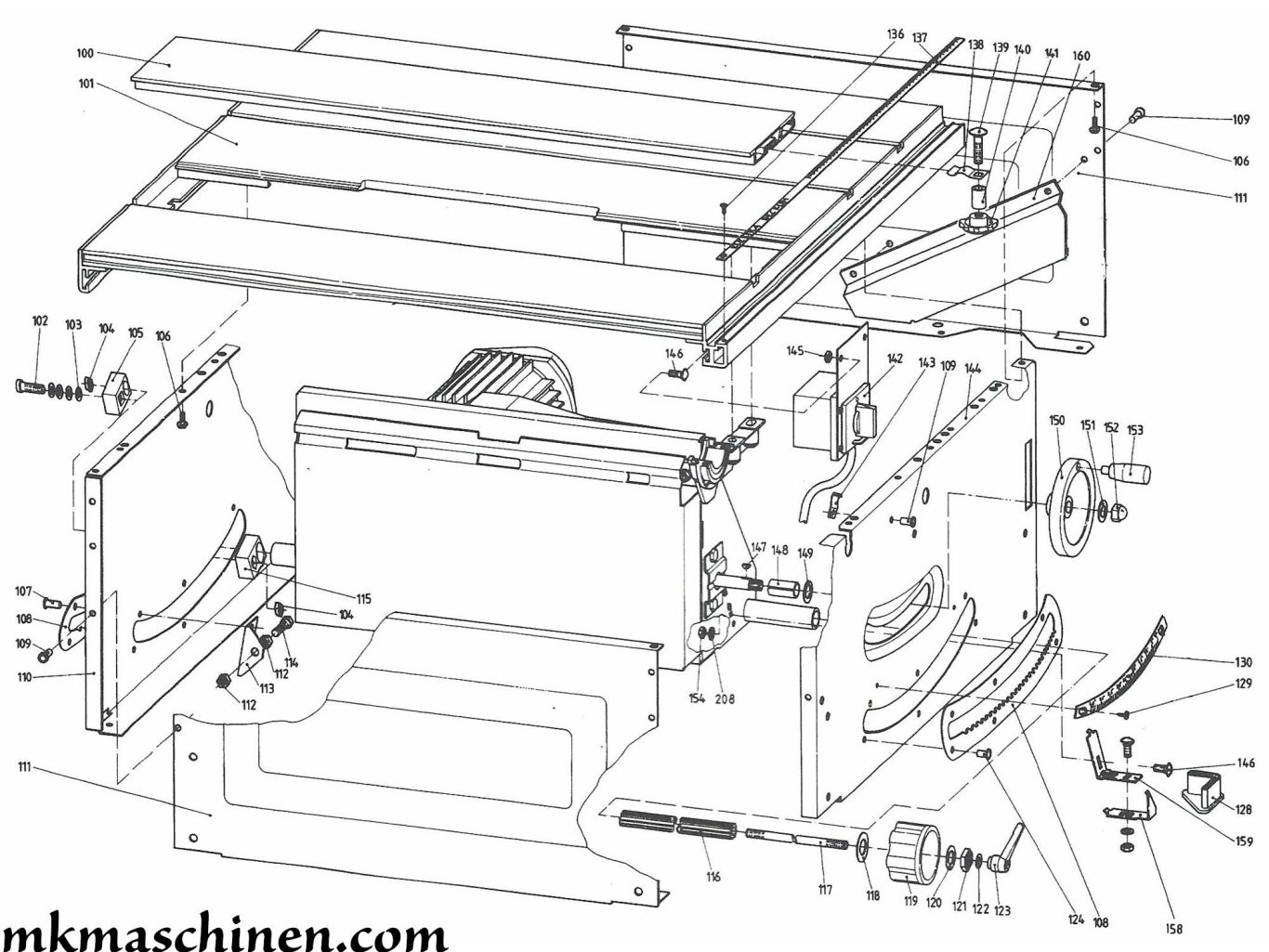

PK 300 Explosionszeichnung und Ersatzteilliste
Antworten auf Fragen rund um die PK 300
Zugbolzen und/oder Zugspindel austauschen
Es dauert 12 Minuten eine verschlissene Zugspindel mit Zugbolzen gegen neue Bauteile auszutauschen.
Beschreibung folgt...
