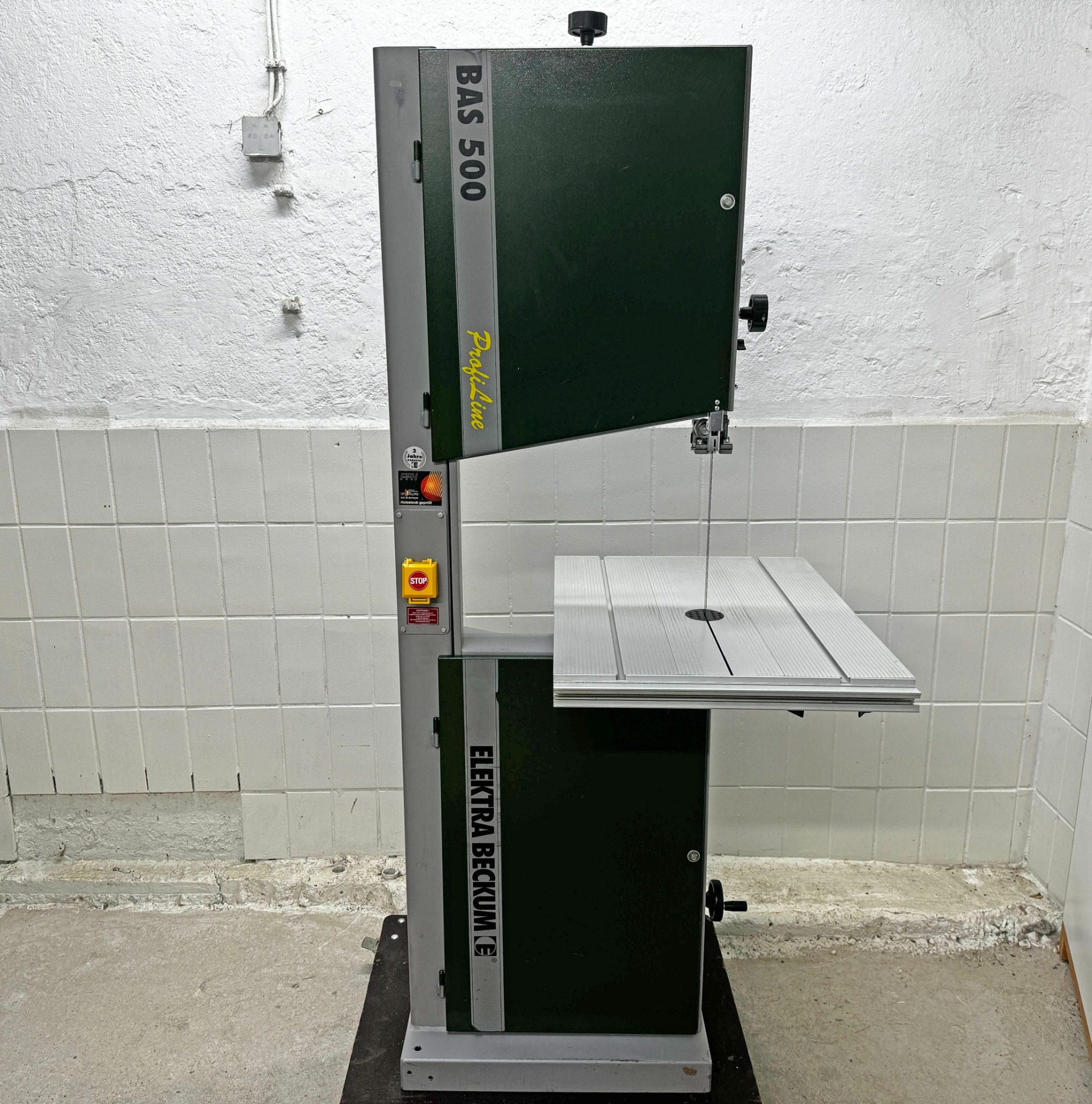

Elektra Beckum BAS 500 Bandsäge

Modellhistorie

Gute 10 Jahre nach der BAS 450 wurde 1993 die Elektra Beckum BAS 500 eingeführt.

Die Bandsäge wurde zwar BAS 500 benannt, hatte aber die gleichen 450 mm Bandsägenrollen wie die BAS 450, nur einen größeren Sägetisch mit 550 x 720 mm und ein paar weitere kleine Verbesserungen.

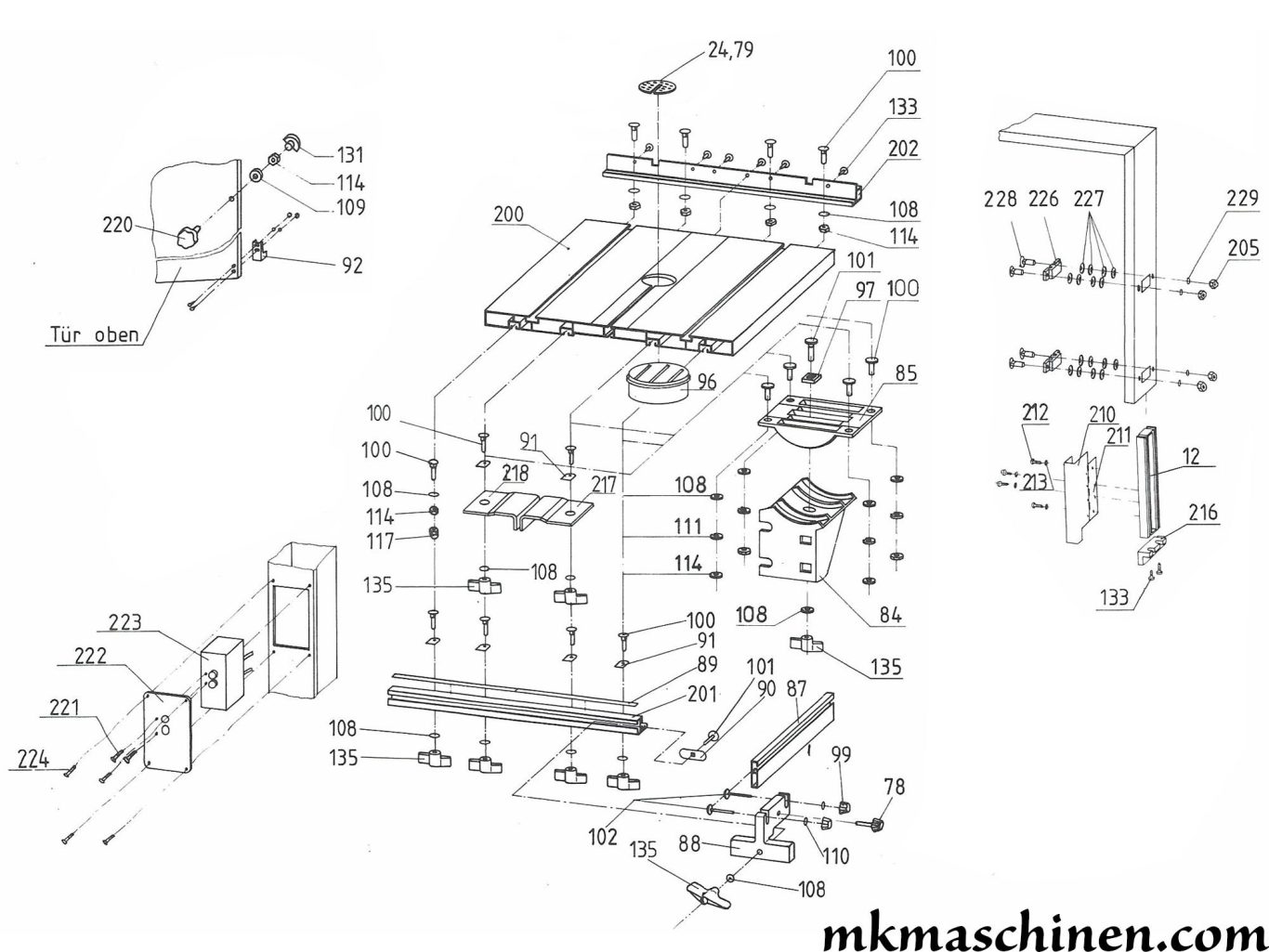

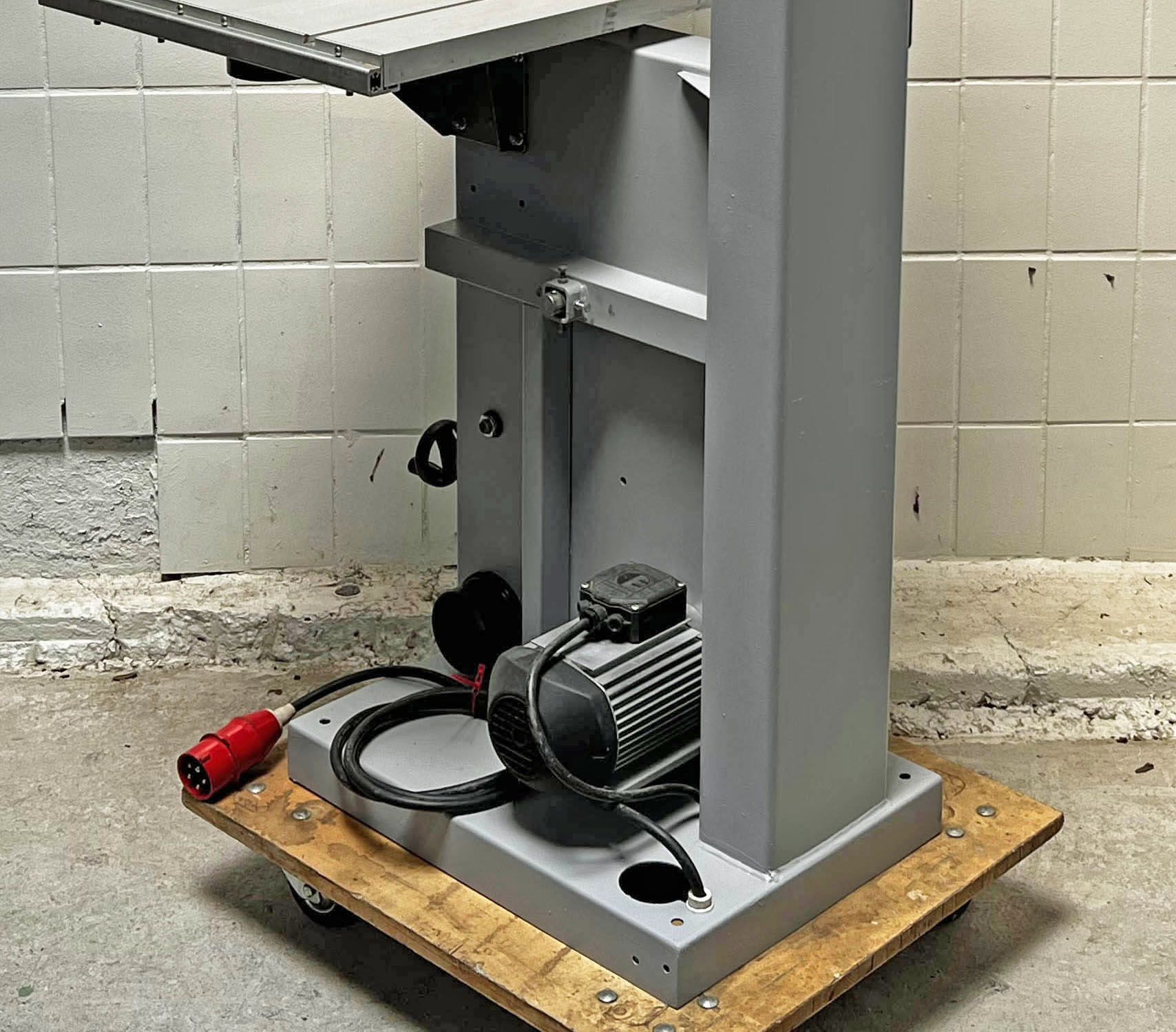

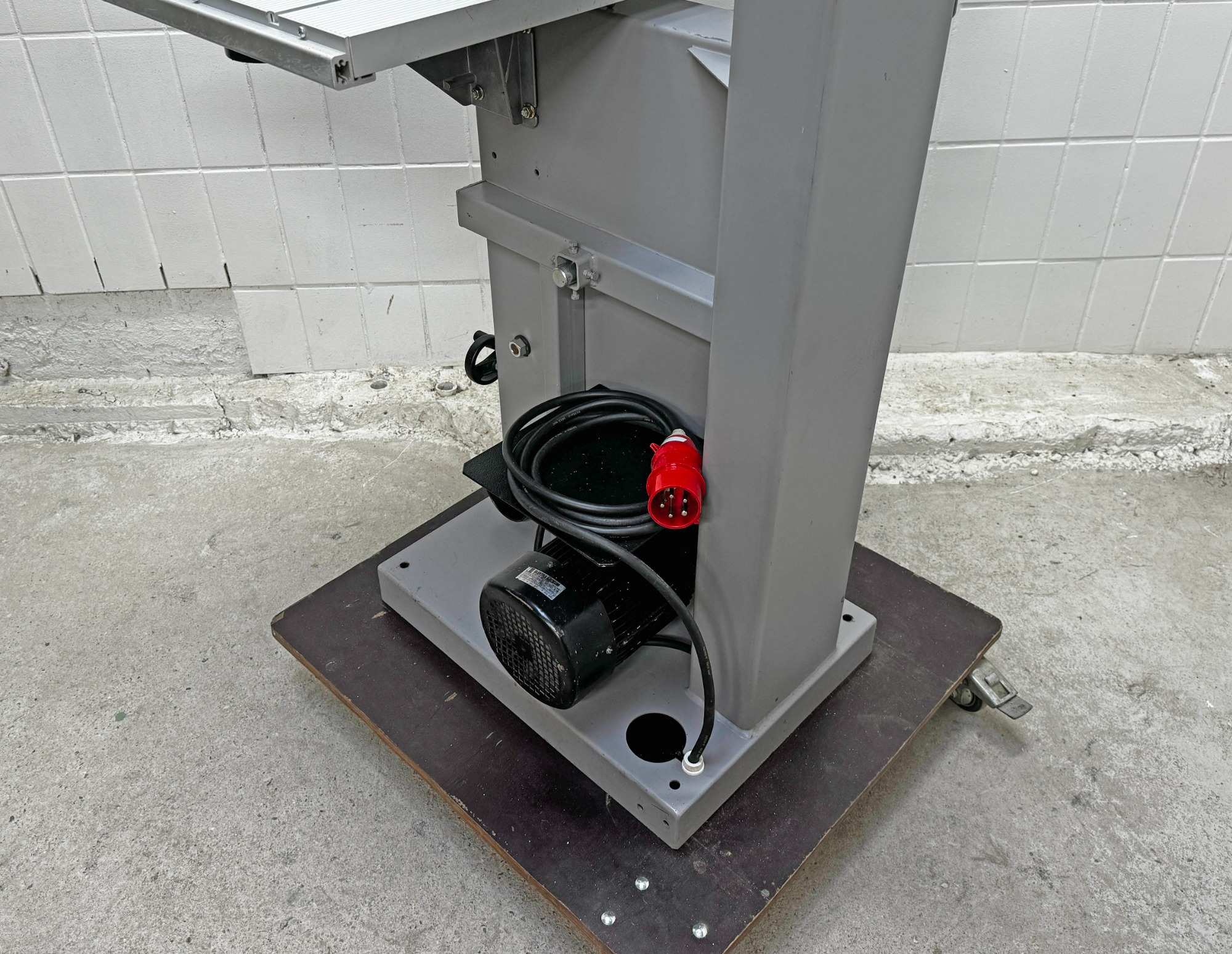

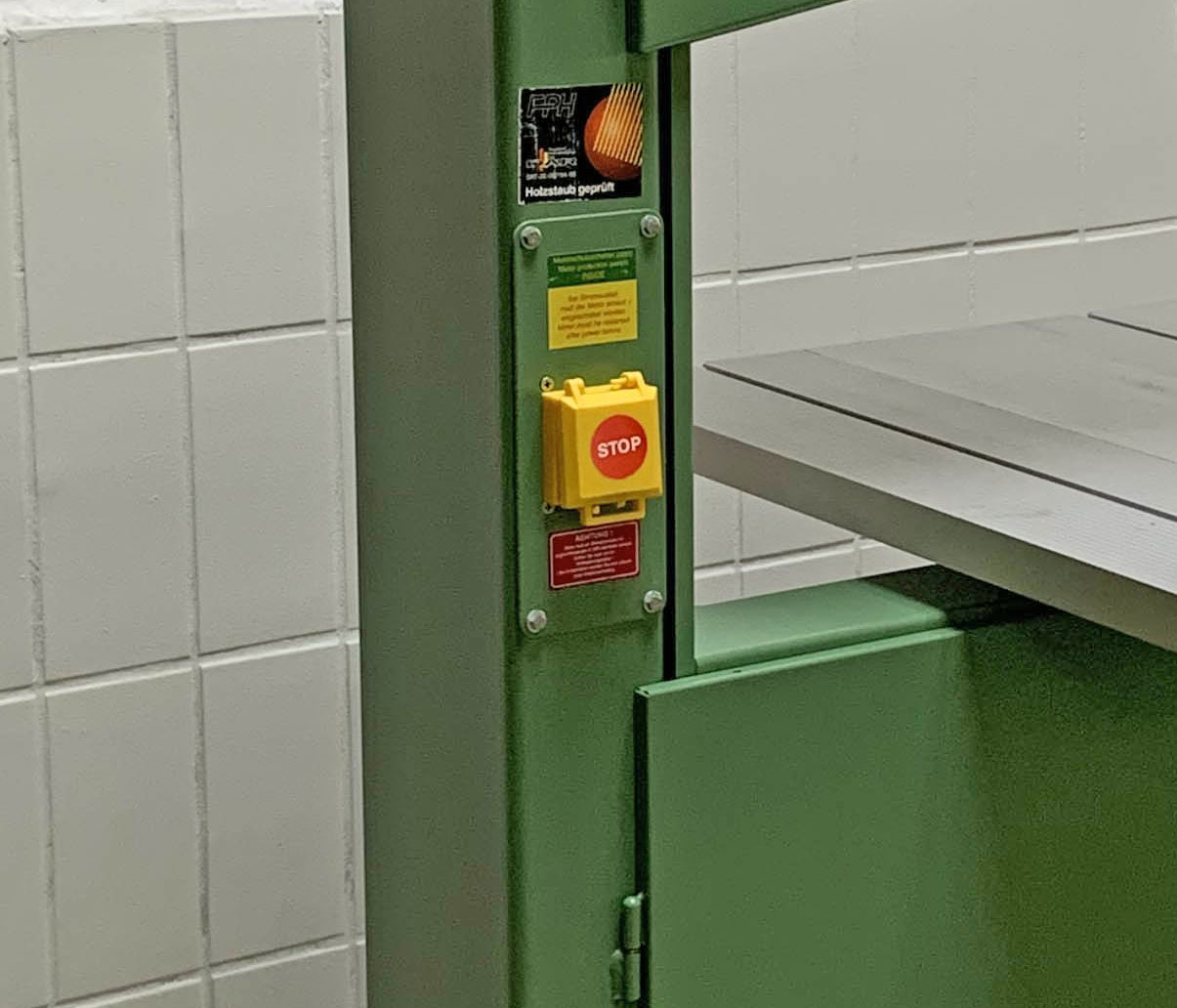

Im ersten Baujahr wurde noch der bekannte "BAS 2393" Motor von der BAS 450 verbaut, diese aber schon in 1994 durch Flachmotoren (BAS 500) abgelöst. Daneben bekam die Bandsäge von Anfang an ein neues Führungsrohr und dazu zwei Führungsprofile. Der BAS 450 Starter wurde von einer neuen Bauart abgelöst und nun innenliegend im Gehäuse verbaut. Dadurch ist mehr Platz zum Wechsel des Sägebandes auf dieser Seite vorhanden.

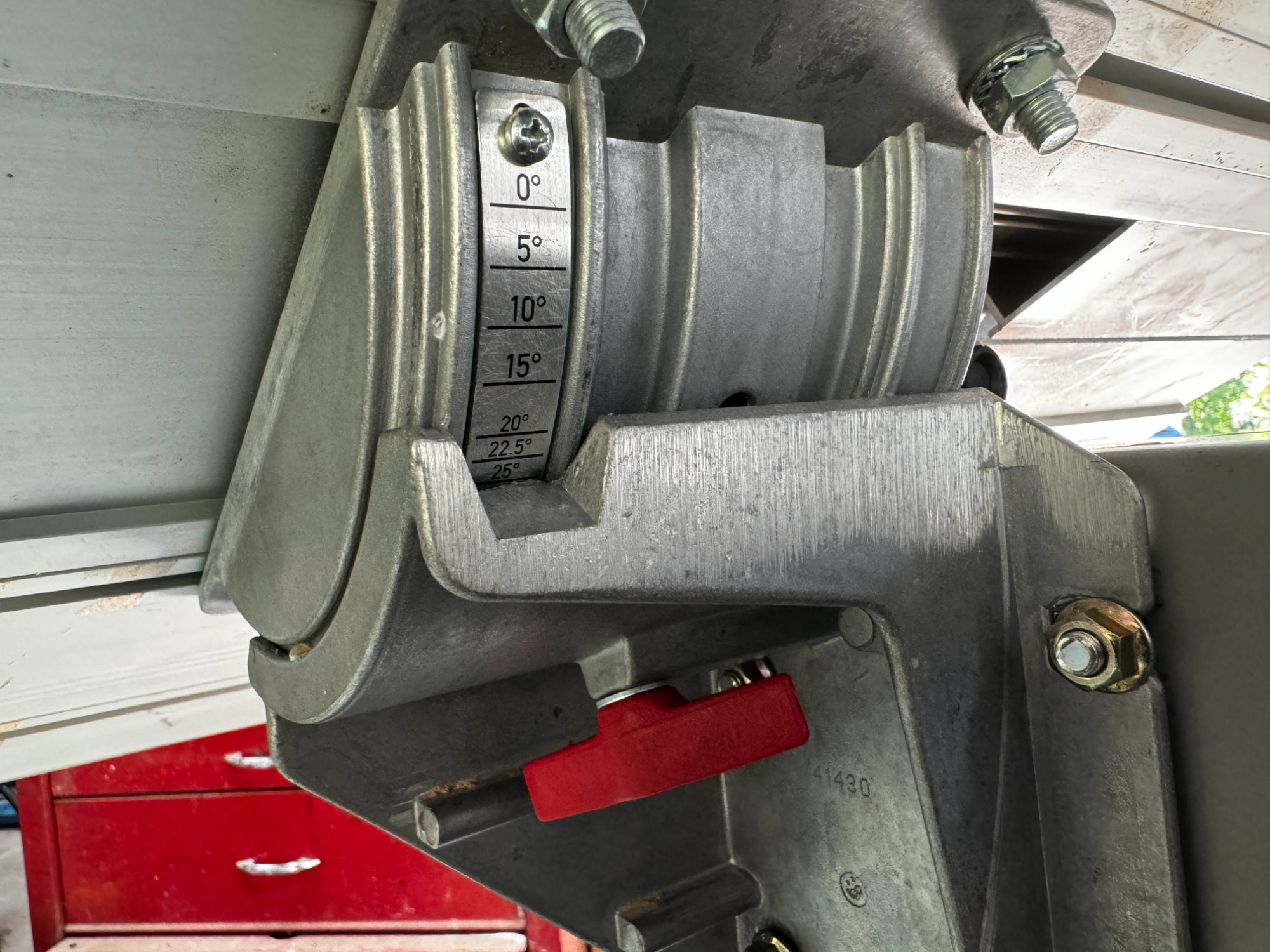

In 1995 wurde die Tischverstellung nur wegen der Position der Skala nochmal leicht umgearbeitet und anstatt der Drehgriffe bei den Türen kamen nur noch einfache Sechskantschrauben zum Einsatz.

Die BAS 500 hat wie die BAS 450 auch vier Bandgeschwindigkeiten zur Auswahl:

967 m/min. für alle Holzarten
375 m/min. für Hartholz, bedingt für Kunststoffe und NE-Metalle
176 m/min. für NE-Metalle und verschiedene Kunststoffe
68 m/min. für Baustahl

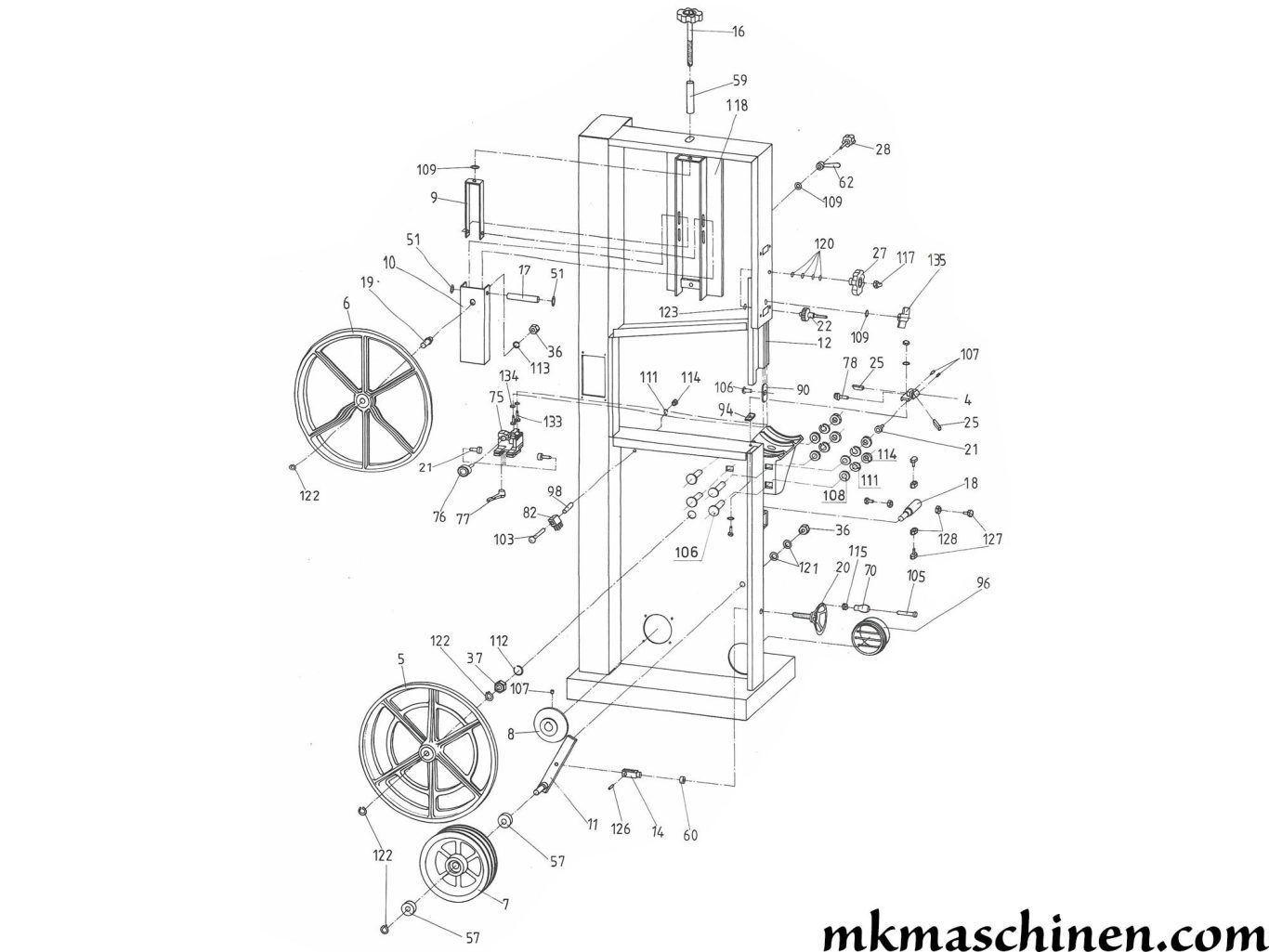

Die Elektra Beckum BAS 500 besteht aus ca. 59 maschinenspezifischen Teilen und ca. 51 Normteilen wie Muttern, Scheiben, Schrauben.

Aufbau der Bezeichnung:

BAS steht für Bandsäge

500 bezeichnet das Modell

D steht für 400 Volt Drehstromanschluss

W steht für 230 Volt Wechselstromanschluss

N steht für Nullspannungsschalter

B steht für die Motorbremse

Modelle ab 1993:

009 005 0028 - BAS 500 WNB - Aluminiumtisch 550 x 720 mm
009 005 0010 - BAS 500 DNB - Aluminiumtisch 550 x 720 mm


Sonderzubehör:

Die Bestellnummern wurden in 1990 überarbeitet

091 000 8048 – Winkelanschlag
090 900 5760 – Kreisschneideeinrichtung
090 900 5752 – Bandschleifvorrichtung
090 900 3547 – Gewebeband K 80, 3380 x 25
090 900 3555 – Gewebeband K 120, 3380 x 25
090 900 0505 – Fahrgestell
090 901 0896 - Präzisionsdreirollenführung
090 900 0408 – Sägeblatt 6 mm für Kurvenschnitte
090 900 0394 - Sägeblatt 15 mm für Kurven- und Geradeschnitte
090 900 0416 - Sägeblatt 25 mm für Geradeschnitte

Seriennummern Maschinen

Die Bedienungsanleitungen 1993 geben Aufschluss über das Seriennummernsystem bis 1996. Es wurden scheinbar Nummernblöcke vorab reserviert und bei Bedarf nach unten um einen neuen Block erweitert. Die Serienummern wurden evtl wahllos aus dem "Topf" oder in umgekehrter Reihenfolge vergeben, von 9 zu 1 und nicht wie üblich von 1 zu 9.

Bedienungsanleitung 01/1993 – 889 707 bis 889 907 = 200 WNB Bandsägen
Bedienungsanleitung 01/1993 – 939 250 bis 939 750 = 500 DNB Bandsägen

Bedienungsanleitung 08/1993 – 889 401 bis 889 706 = 305 WNB Bandsägen
Bedienungsanleitung 08/1993 – 938 198 bis 939 249 = 1051 DNB Bandsägen

Die Planungen für 1993 scheinen also übererfüllt worden zu sein und diese jeweils zwei Blöcke mussten nochmals erweitert werden so dass im Prinzip folgende Bereiche gelten:

1993
889 201–889 907 WNB
936 698–939 750 DNB

1994
888 601–889 200 WNB
935 001–936 699 DNB

1995
888 301–888 600 WNB
932 001–934 999 DNB

1996
888 001–888 300 WNB
932 001–934 999 DNB

75110001 - 1997
8XXX0001 - 1998
9XXX0001 - 1999
0XXX0001 - 2000

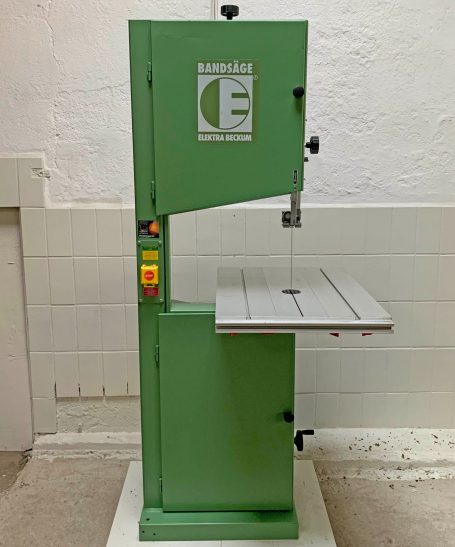

Technische Daten Elektra Beckum BAS 500 DNB Baujahr 1996:

Tischgröße: 550 x 720 mm (B x T)
Durchlasshöhe: 5 ~ 300 mm
Durchlassbreite: 440 mm
Schnittgeschwindigkeit: 68 / 176 / 375 / 967 m/min
Schwenkbereich: 0 ~ 45°
Arbeitshöhe: 926 mm
Sägeblattlänge: 3380 mm
Sägeblattbreite: 6 ~ 25 mm
Motorleistung P1: 1,9 kW
Motorleistung P2: 1,5 kW S1
Motordrehzahl: 1400 U/min
Motorbremse: elektronisch
Wiederanlaufschutz: Ja
Netz: 400V 3Ph
Abmessungen: 1920 x 845 x 745 mm (H x B x T)
Standfläche: 595 x 430 mm (B x T)
Absaugstutzen: Ø 100 mm
Gewicht: 127 kg

Arbeitsplatzbezogener Emissionswert LP nach DIN 45635:
Leerlauf: 75,0 dB(A)
Arbeit: 82,0 dB(A)
