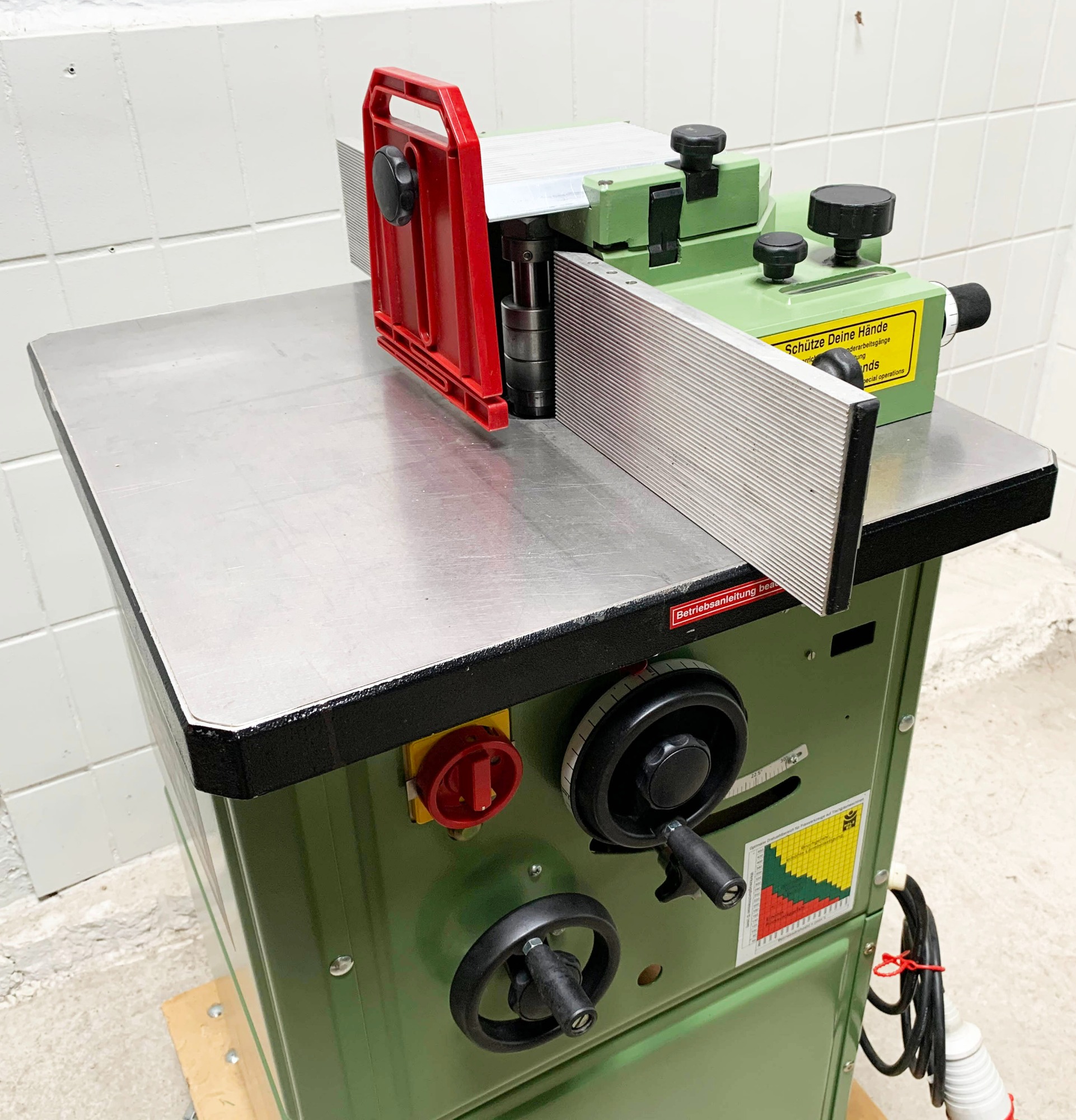

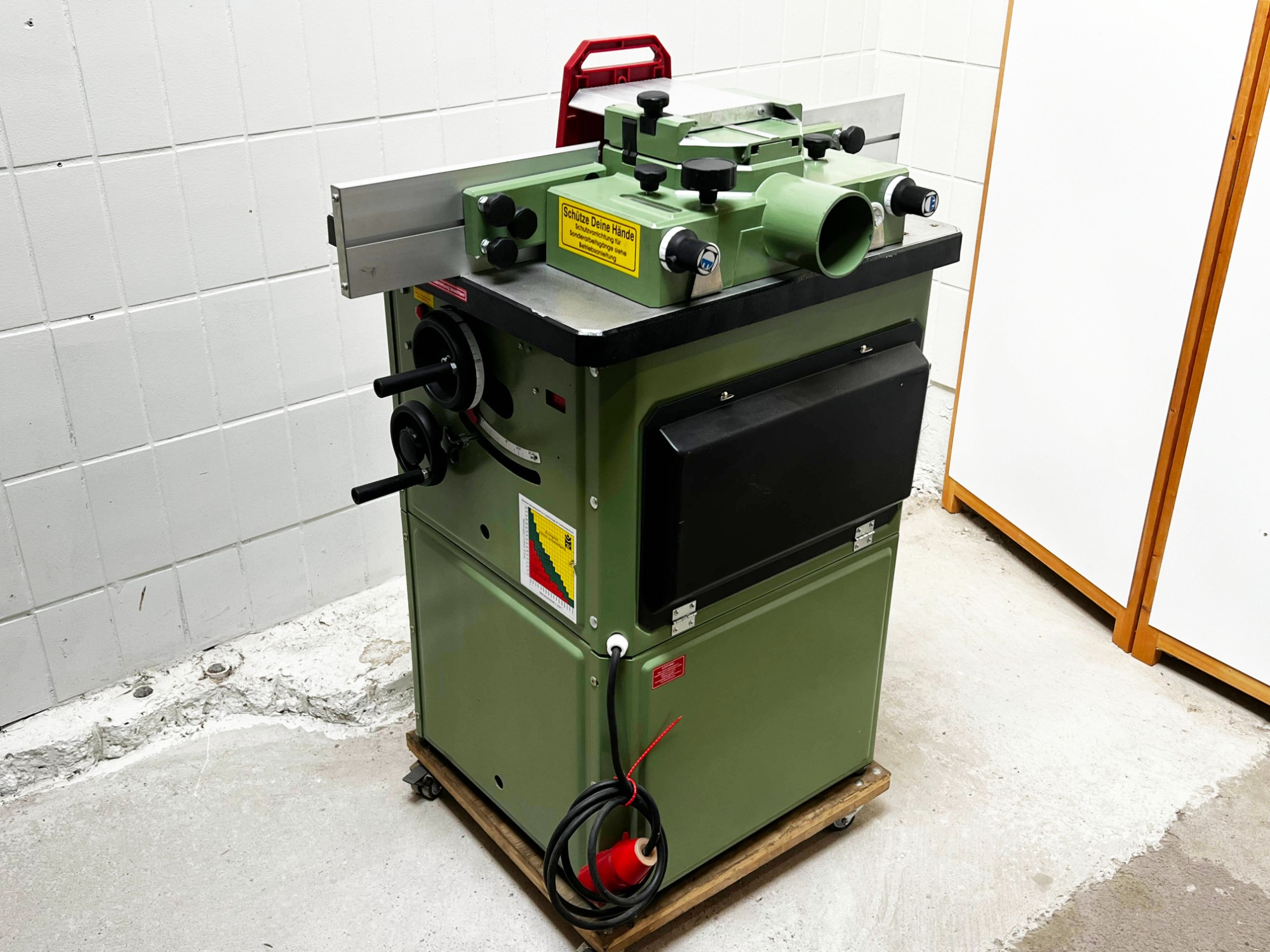

Elektra Beckum TF 900 Tischfräsmaschine

Modellhistorie

Die Elektra Beckum TF 900 kam 1990 auf den Markt und wurde beworben als "die große Tischfräsmaschine für professionelles Arbeiten" - das war nicht übertrieben.

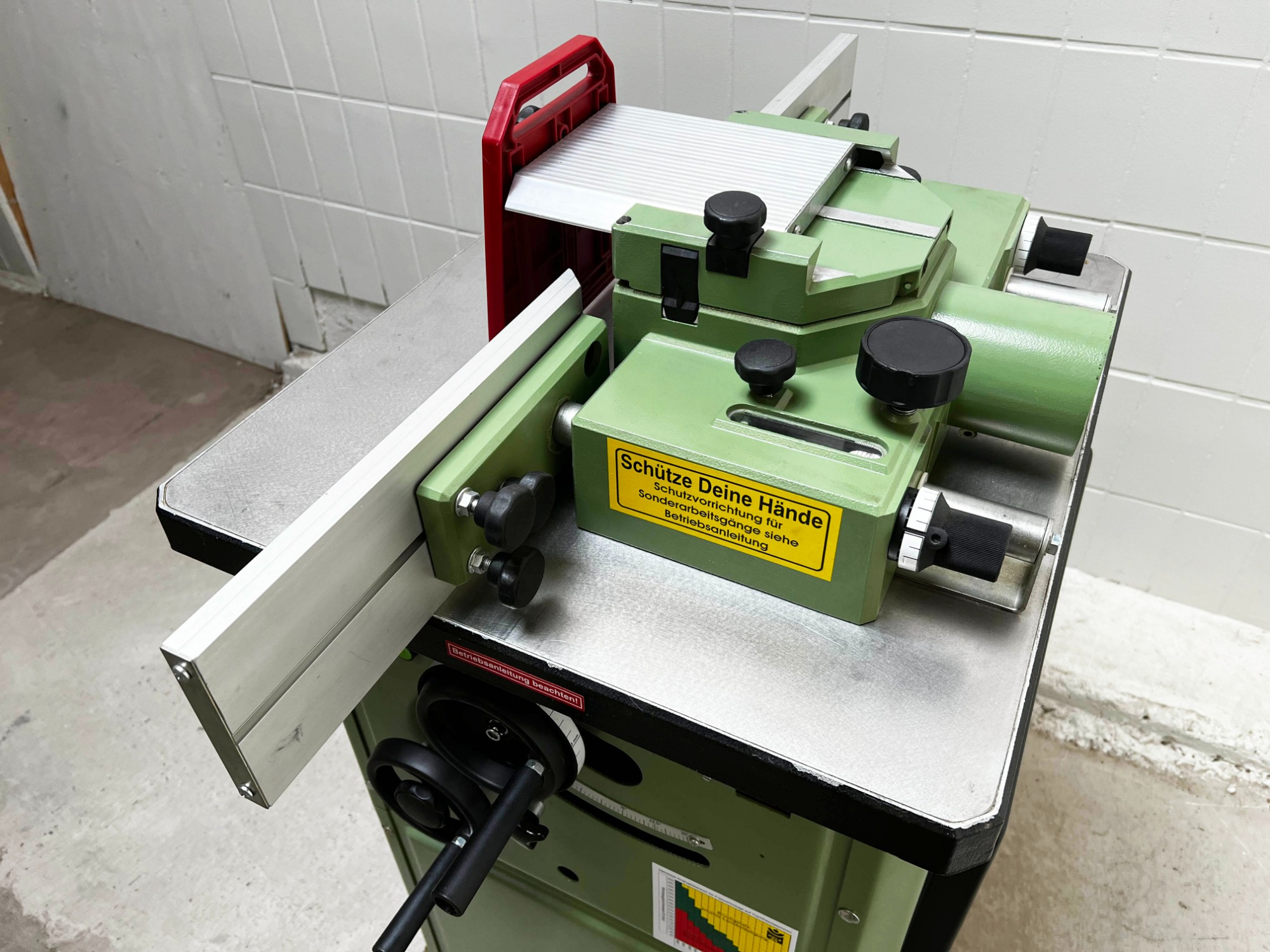

Die TF 900 war entgegen der TF 100, bei der man die Frästiefeneinstellung per Hand vornehmen musste, auf Präzision bedacht. Die Frästiefeneinstellung erfolgt hier mit einem Handrad oben auf dem Fräskasten und kann auch dort per Skala abgelesen werden. Zusätzlich verfügen die Anschlaglineale jeweils über +/- 10 mm Feineinstellungen an den Anschlaglinealen. Die Höhenverstellung erfolgt feinfühlig per Handrad mit 0,1 mm Anzeige. Zudem kann die Frässpindel im Bereich von -10° ~ 30° geschwenkt werden.

Die TF 900 hatte vom Start weg schon Motorbremsen verbaut, bei den Standardmaschinen mit Linkslauf die elektronische Variante, bei den „R“ Maschinen mit Rechts-/Linkslauf die Federkraftbremse. Die ersten Maschinen 1990 hatten noch 9000 U/min als höchste Drehzahl, diese wurde dann 1991 auf 8500 U/min reduziert.

Der 600 x 650 mm Frästisch war bei der TF 900 über alle Modelle und Baujahre aus Alu-Druckguss und mit einer Edelstahlauflage versehen, bei der TF 904 gab es später 3 Tischvarianten. In den ersten beiden Jahren waren die Fräskästen noch weiß, ab 1992 aber dann auch in der grünen Maschinenfarbe.

Die Maschine kann durch einige Zubehöre wie den Vorschubapparat, Tischverlängerungen oder den schon von der PK 250 bekannten und sehr robusten Schiebeschlitten ergänzt werden. Zum ggf. vorhandenen Schiebeschlitten der PK 250 wurde nur der "Umbausatz Schiebeschlitten PK- TF" benötigt.

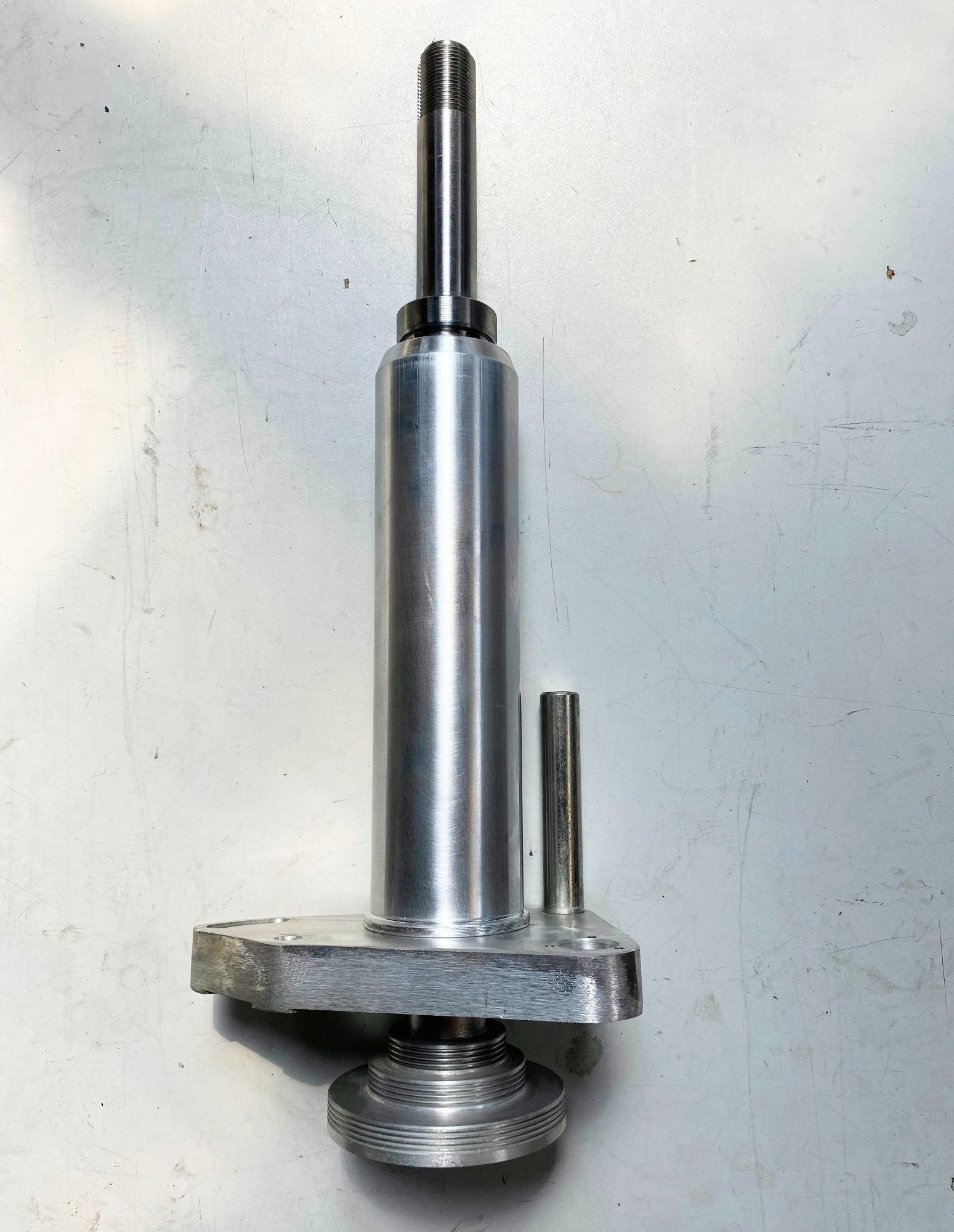

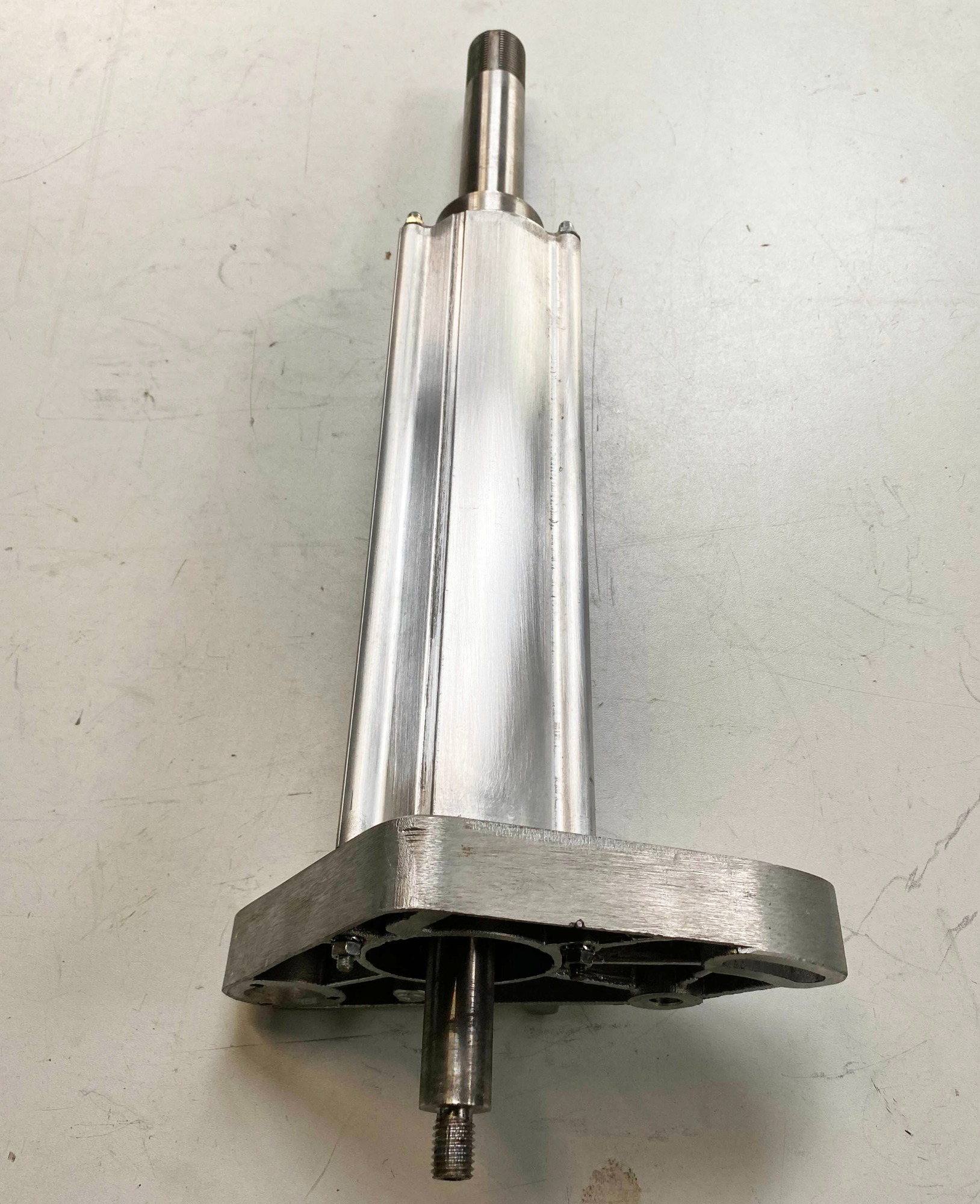

Eine sehr gute Tischfräse, nur leider im ersten Jahr 1990 noch mit einem „Dreiecks“-Führungsrohr (Pos 338) versehen das über 3 Führungen aus Kunststoff gleitet. Diese Konstruktion wurde sehr schnell durch das endgültige zylindrische Führungsrohr abgelöst.

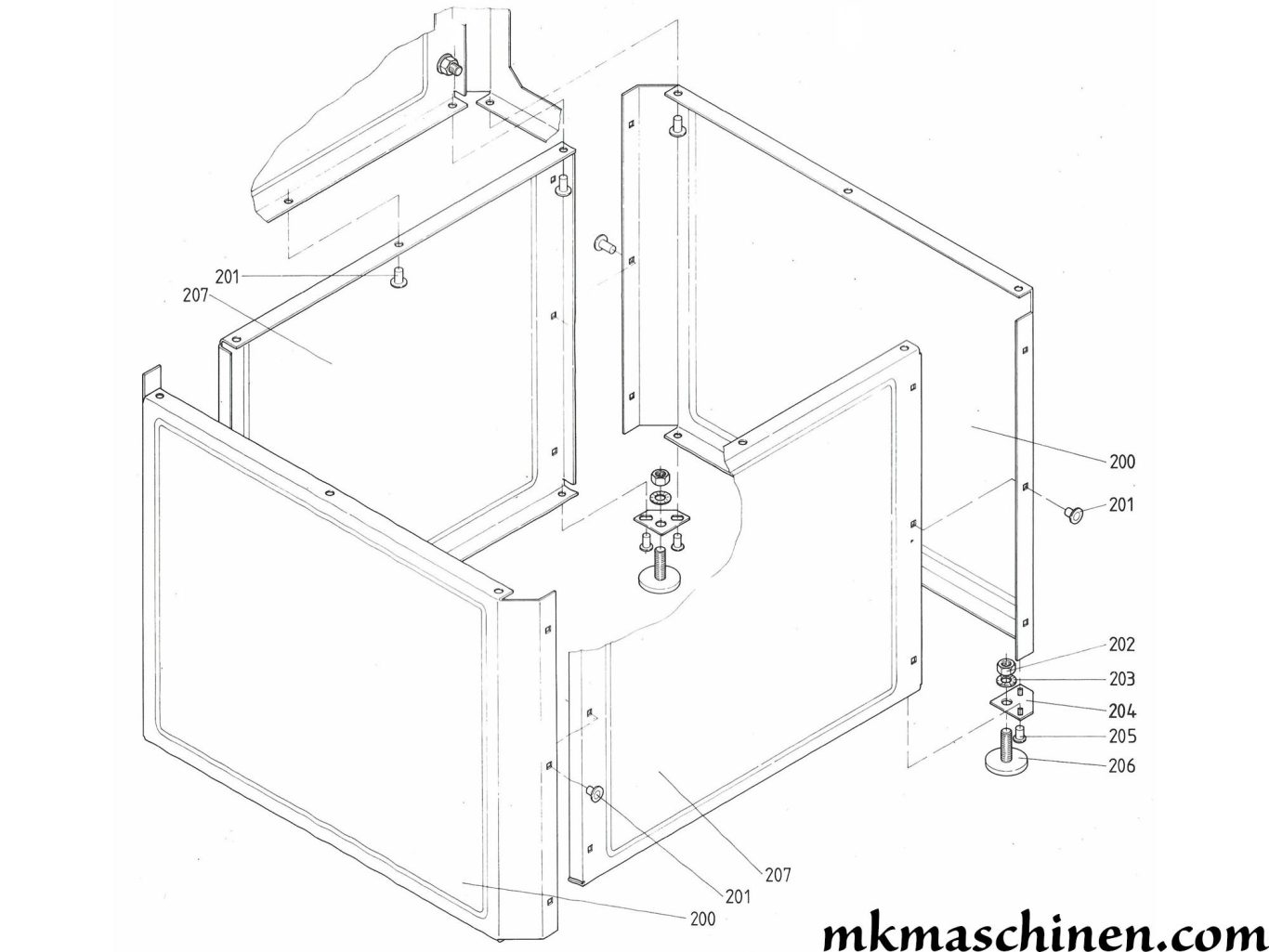

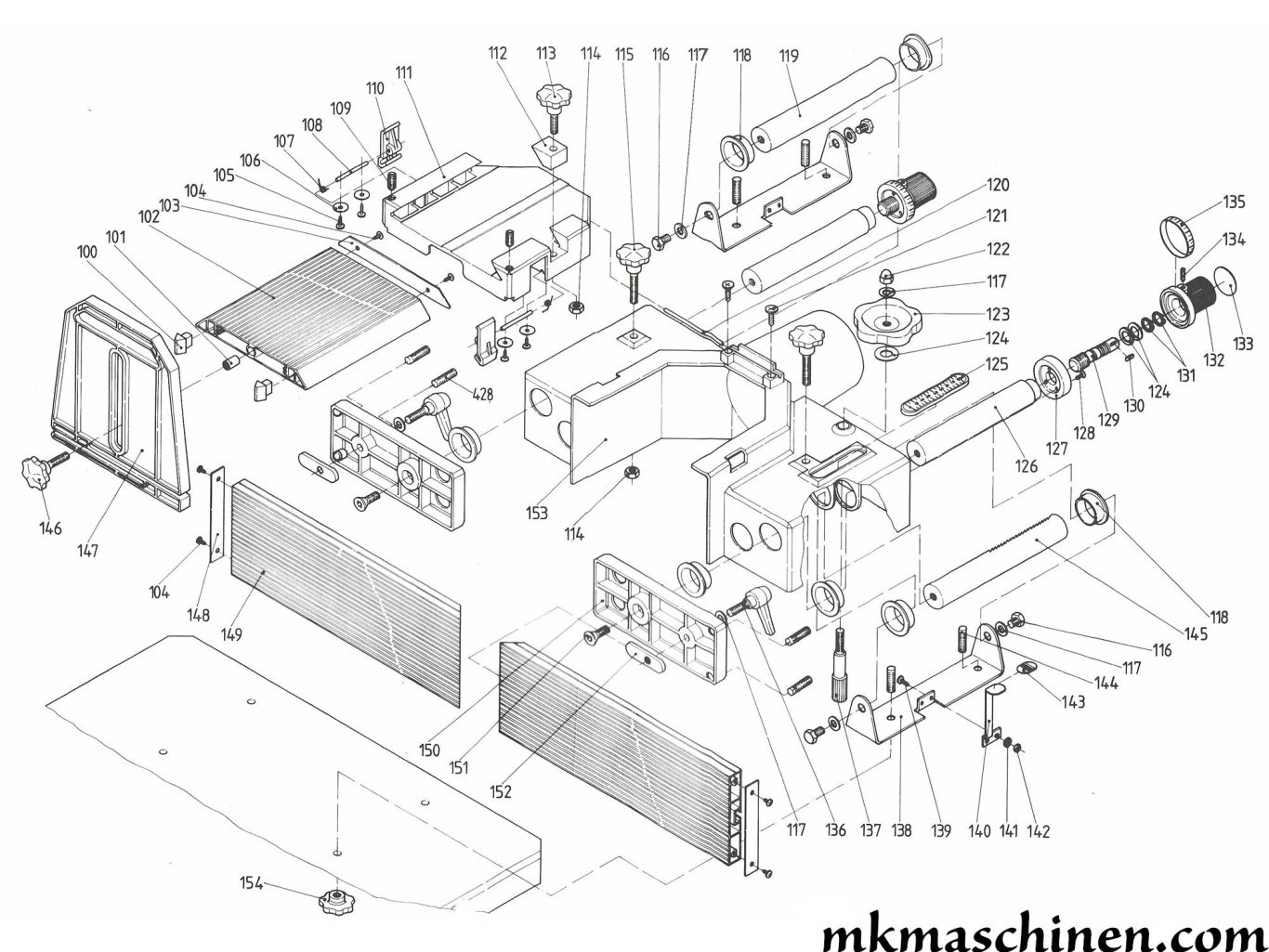

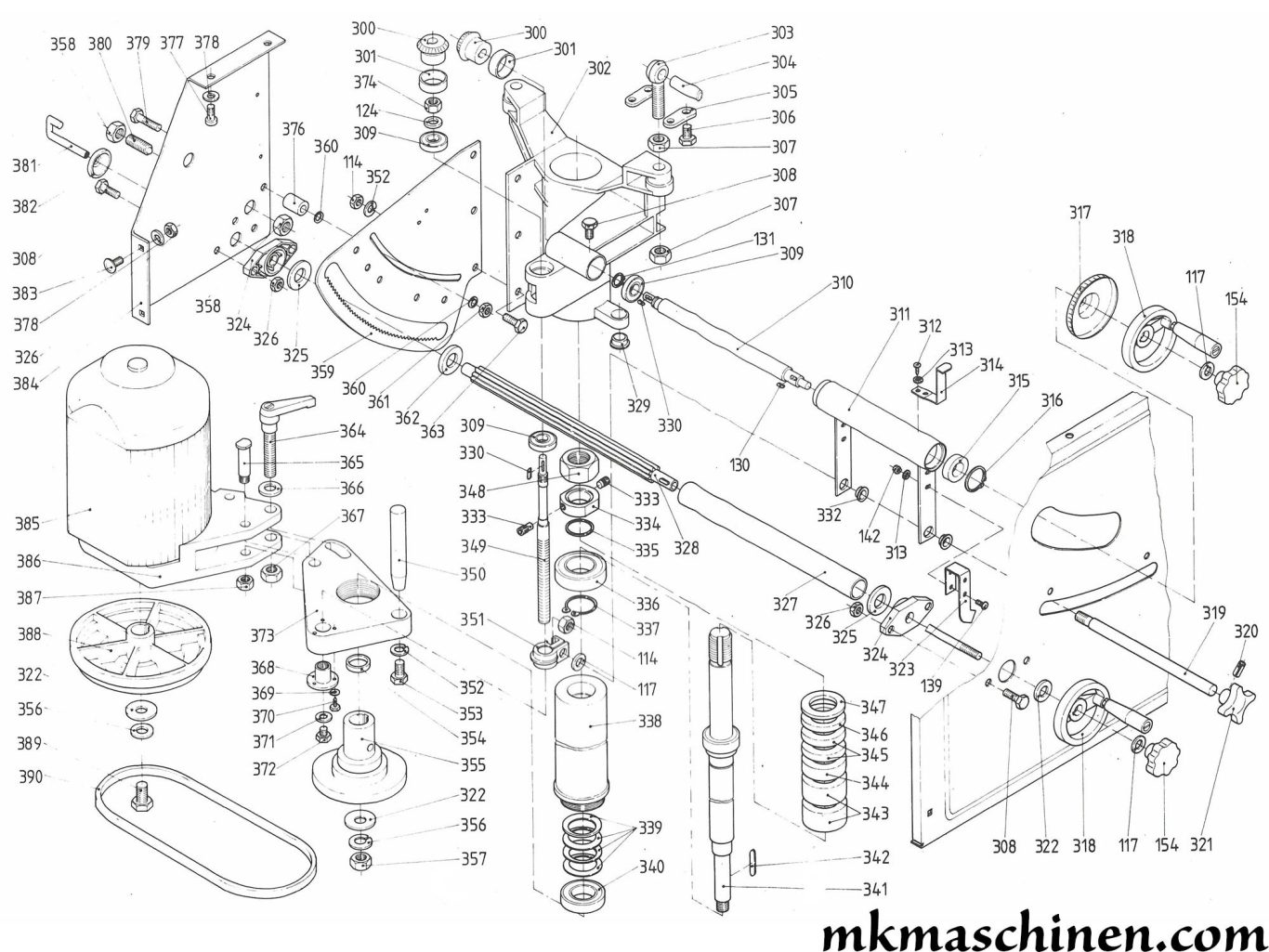

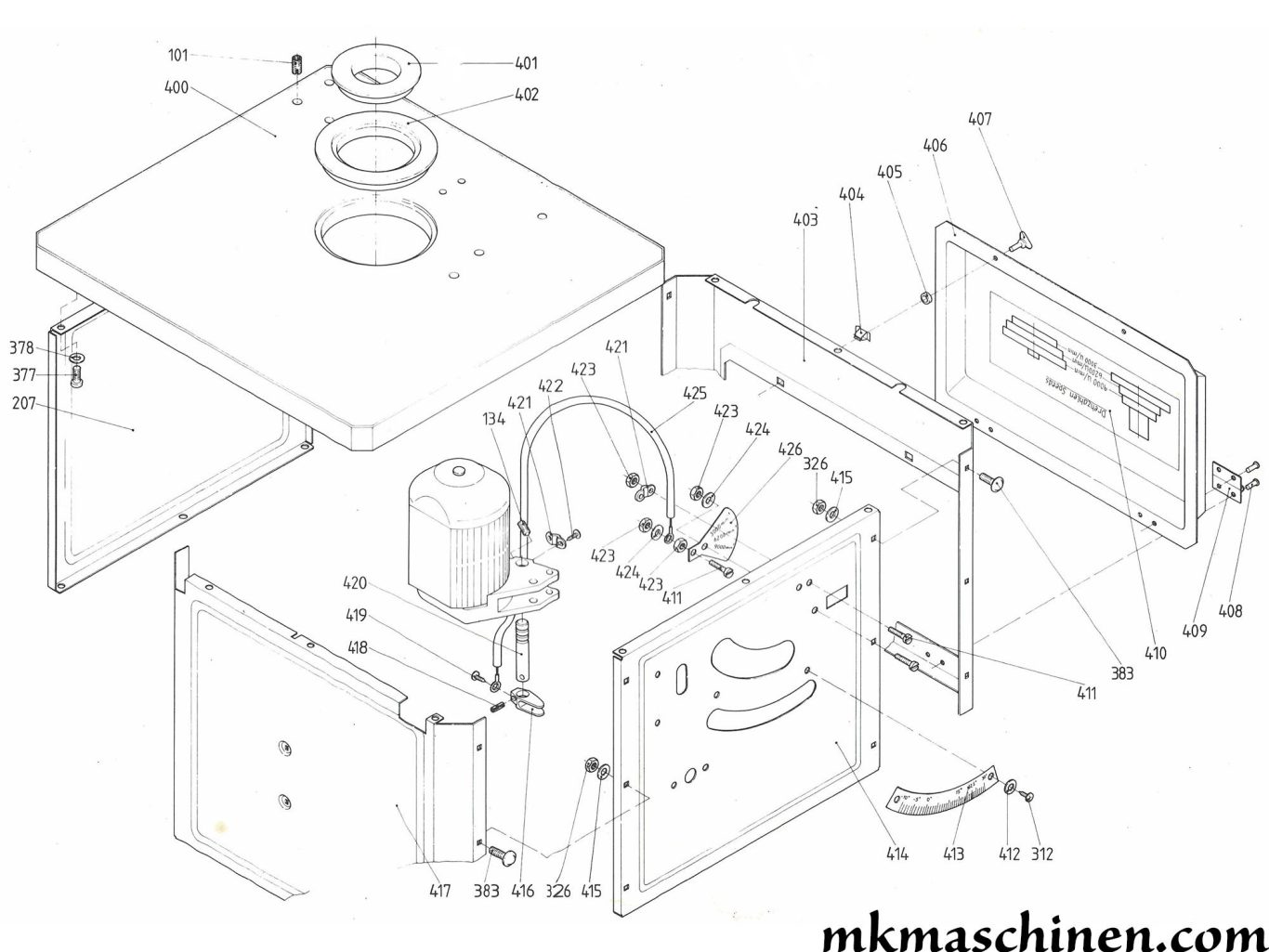

Die Elektra Beckum TF 900 besteht aus ca. 99 maschinenspezifischen Teilen und ca. 81 Normteilen wie Scheiben, Schrauben oder Kugellagern.

Im Jahr 1992 lag der Listen-Neupreis der TF 900 3,1 RWNB bei 2.918,00 DM. Unter Berücksichtigung des amtlichen Euro-Umrechnungskurs und der Entwicklung des allgemeinen Verbraucherpreisindex würde sich ein heutiger (Stand 08/2026) Listen-Neupreis von ca. 2.864,00 € ergeben. Die TF 900 2,8 DNB hätte einen heutigen Neupreis von 2.609,00 €.

Aufbau der Bezeichnung:

TF steht für Tischfräsmaschine

900 steht für 9000 U/min Höchst-Spindel Drehzahl (diese wurde später auf 8500 U/min reduziert)

R steht für Rechtslauf zusätzlich zum Standard Linkslauf

D steht für 400 Volt Drehstromanschluss

W steht für 230 Volt Wechselstromanschluss

N steht für Nullspannungsschalter

B steht für die Motorbremse

Modelle 1990 - 1994

014 109 0011 - TF 900/2,8 DNB
014 109 0003 - TF 900/3,1 WNB
014 109 1018 - TF 900/2,8 RDNB
014 109 1000 - TF 900/3,1 RWNB

Sonderzubehör:

091 400 8166 - Andruckvorrichtung TF 900
091 400 6538 - Schiebeschlitten TF 900
091 400 7119 - Anlaufring mit Schutzhaube TF 900
091 400 5329 - Tischverlängerung TF 900
091 400 5353 - Vorsatzbrett mit Haltelade
091 400 7127 - Vorschubeinrichtung TF 900
091 400 8590 - Umbausatz Schiebeschlitten PK- TF
091 000 9680 - Exzenterspannvorrichtung ohne Ständer
091 400 9790 - Spannständer für Spannplatte
091 400 9871 - Frässchutzeinrichtung TF zum Bogenfräsen

Seriennummern Maschinen

14000 - 1990
14000 - 1991
14000 - 1992
14001 - 1992
89001 - 1992
89001 - 1993
90001 - 1993
90401 - 1994

Ab 1992 hatte man mit fortlaufenden Seriennummern angefangen und das System später geändert als die Seriennummer 14999 erreichte, hier ging es dann mit 89001 anstatt 15001 weiter und war über die Jahre hinweg fortlaufend.

Technische Daten der Elektra Beckum TF 900 2,8 DNB Baujahr 1992:

Drehrichtung: Links
Motorbremse: elektronisch
Motorschutz: Überstrom-Schalter
Wiederanlaufschutz: Ja
Arbeitshöhe: 910 mm
Standfläche: 580 x 565 mm
Tischoberfläche: Edelstahlauflage
Tischgröße: 650 x 600 mm (BxT)
Tischbohrung: 150/115/65 mm
Werkstück Auflagefläche: 320 ~ 400 x 650 mm
Werkzeugdurchmesser max.: 200 mm
Frästiefeneinstellung: 0 ~ 80 mm
Feineinstellung Anschlaglineale: +/- 10 mm
Spindelhub: 0 ~ 80 mm
Spindelneigung: -10° ~ 30°
Spindeldurchmesser: 30 mm
Spindel Drehzahl: 3000/6200/8500 U/min
Absaugstutzen: Ø 100 mm
Motortyp: 28 D
Motorleistung P1: 2,8 kW S6 40%
Motorleistung P2: 1,4 kW S1
Drehzahl Motor: 2800 U/min
Schutzart: IP 44
Netz: 400V 3Ph
Gewicht: 80 kg


Arbeitsplatzbezogener Emissionswert nach DIN 45635
Im Leerlauf: 77 dB (A)
Arbeitsgeräusch: 82 dB (A)
