Elektra Beckum HDM 1000 Holzdrehmaschine

Modellhistorie

In 1981 gab es zunächst nur zwei Varianten einer Drechselbank, die DB 800 ohne Motor für den kuppelbaren UNIMO-Antrieb und die DB 800 M mit fest angebautem 0,37 kW 220 Volt Motor. Die Spitzenweite der DB 800 und später der Holzdrehmaschine HDM 800 betrug 800 mm. Da 100 cm Standard wurden kam noch die DB 1000 M / HDM 1000 mit 1000 mm Spitzenweite hinzu.

Anfangs war der Motor noch außen angebracht und die Keilriemenscheiben innen. Wie die Hobelmaschine HC 260 und die Tischfräsmaschine TF 100, hatte auch die DB 800 zu Beginn erheblich höhere Drehzahlen: 900/1400/2100/3000 U/min.

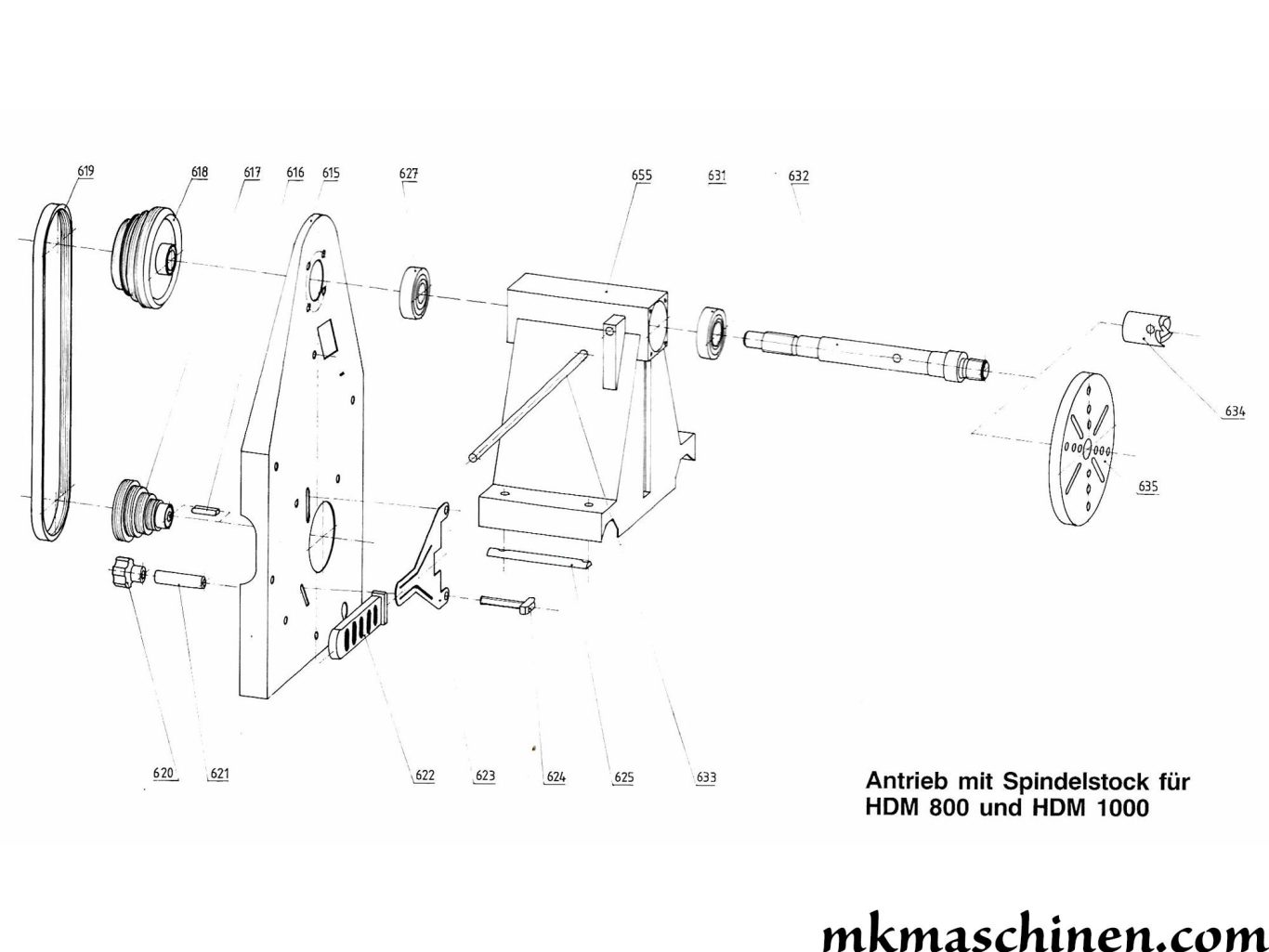

Eine große Änderung war 1988/1989 innerhalb der Versionsnummer 12.002: Die Spindelbremse Pos 628 Bremshebel und Pos 629 Zugfeder wurde in Abstimmung mit der Holz-BG ersatzlos gestrichen.

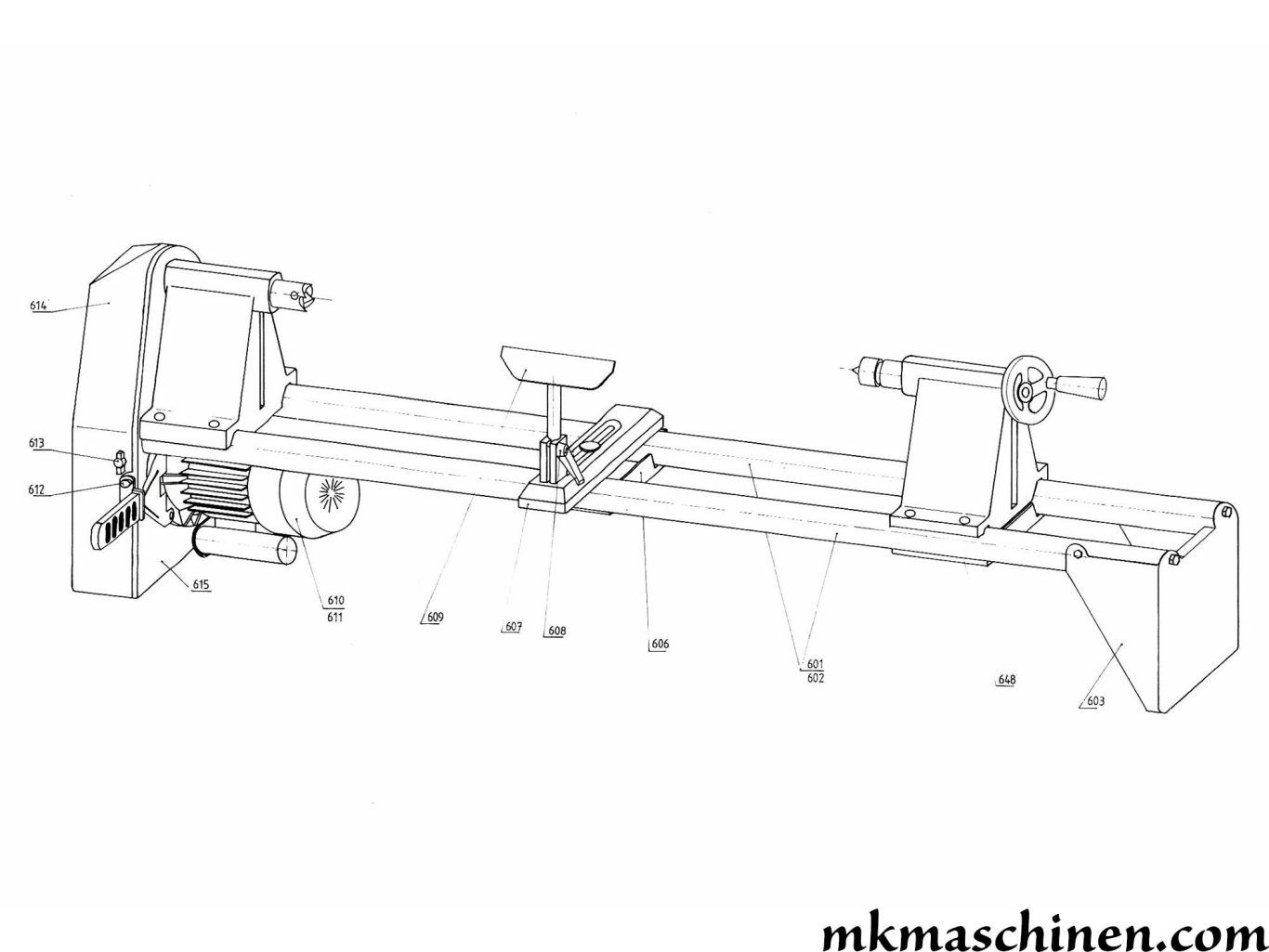

Die HDM 1000 besteht aus ca. 28 maschinenspezifischen Teilen und ca. 14 Normteilen wie Scheiben, Schrauben, Kugellagern oder Muttern.

Im Jahr 1992 lag der Listen-Neupreis der HDM 1000 bei 798,00 DM. Unter Berücksichtigung des amtlichen Euro-Umrechnungskurs und der Entwicklung des allgemeinen Verbraucherpreisindex würde sich ein heutiger (Stand 08/2026) Listen-Neupreis von ca. 783,00 € ergeben.

Aufbau der Bezeichnung:

DB steht für Drechselbank

HD steht für Holzdrehmaschine

M steht für die Variante mit fest verbautem Motor

1000 steht für die Spitzenweite von 1000 mm

Modelle

012 208 0021 - HDM 800 - 0,55 kW 220 Volt
012 210 0022 - HDM 1000 - 0,9 kW 220 Volt

Sonderzubehör HDM 1000:

Die Bestellnummern wurden in 1990 überarbeitet

012 000 0063 - Futtersatz 1 - 3-teilig: Spindelfutter Ø 40 mm und Ø 80 mm sowie Schraubenfutter Ø 64 mm
012 000 0071 - Kopierschiene mit Spezialkopierbeitel
012 000 0080 - Bohrfutteraufnahme mit Zahnkranzbohrfutter
012 000 0098 - Dreibacken-Drehfutter 125 mm
012 000 0101 - Vierbacken-Drehfutter 125 mm
012 000 0110 - Tellerschleifeinrichtung (Teller Ø 250 mm, Schleiftisch 150 x 220 mm)
012 000 0128 - Kopierschablonen Sortiment 7-teilig
012 000 0136 - Zahnkranzbohrfutter 3-16 mm mit Kegeldorn Größe 3
012 000 0144 - Durchbohrte Reitstockspitze mit Bohrer 8 x 900 mm
012 000 0152 - Innenausdrehstahl, max. 80 mm Bohrdurchmesser und 100 mm Bohrtiefe
012 000 0187 - Futtersatz 2 - 3-teilig: Spindelfutter Ø 100 mm, Ø 130 mm und Ø 150 mm
012 000 0195 - Große Mitnehmerspitze Ø 80 mm
012 000 0217 - Drehfutterschutz
091 400 9804 – Spannständer Schiebeschlitten TF 100
139 603 9890 - Drechselbeitelsortiment
721 003 9249 - Biegsame Welle 120 cm mit Bohrfutter 0,5-8,0 mm
091 200 5062 - Lünette

Seriennummern Maschinen

12.001 - 1986
12.002 - 1987
12.003 - 1989

Technische Daten der Elektra Beckum HDM 1000 Baujahr 1992:

Motorbremse: ab Werk nicht vorhanden
Motorbremse Stillstand: 5 ~ 6 Sek.
Wiederanlaufschutz: Ja
Spindeldrehzahl: 700/1100/1600/2200 U/min
Spitzenweite: 1000 mm
Spitzenhöhe: 190 mm
Drehdurchmesser max.: 380 mm
Spindelgewinde: M 20 x 1,5
Pinolen-Konus: 3
Pinolenhub: 50 mm
Werkstückgewicht max.: 9,0 kg
Motortyp: HDM 55
Motorleistung P1: 1,25 kW S6 40%
Motorleistung P2: 0,9 kW S1
Drehzahl Motor: 2800 U/min
Netz: 230V 1Ph
Standfläche: ca. 960 x 250 mm (B x T)
Abmessungen: ca. 1530 x 310 x 470 mm (B x T x H)
Gewicht: 34 kg
