Elektra Beckum BAS 315 Bandsäge

Modellhistorie

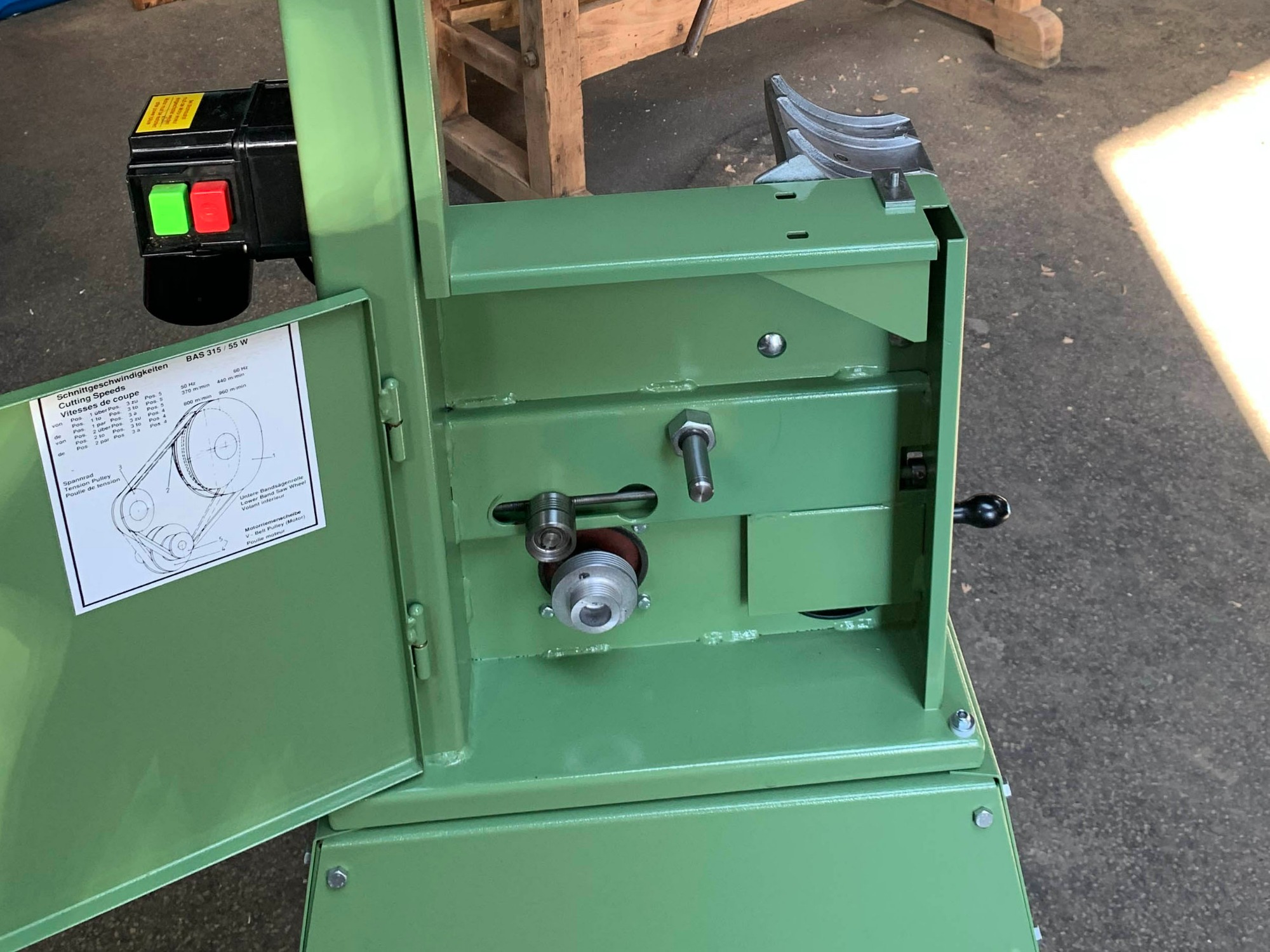

Die BAS 315 wurde erst 1982/1983 eingeführt und war die erste Bandsäge von Elektra Beckum. Anfangs hatte die BAS 315/4 W55 nur eine Geschwindigkeit. Erst im Jahr 1986 bekam die Bandsäge zwei Geschwindigkeiten (370 und 800 m/min) durch verschieben der Spannrolle und Umlegung des Keilriemens. Ab 1990/1991 wurde dann vom Keilriemen- auf einen Keilrippenriemen Antrieb gewechselt. Die Unimex-Bandsäge BAS 315 hatte weiterhin 950 m/min.

Der Sägetisch war anfangs noch ein Alu-Druckguss Tisch mit 360 x 400 mm und einem schlichten Winkelblech vorne als Führungsprofil für den Parallelanschlag. In 1987 wurde die Version durch den ersten Aluminium Profil Tisch mit 400 x 400 mm ersetzt, der auch vorne auch das endgültige Alu-Profil als Führungsprofil für den Parallelanschlag bekam.

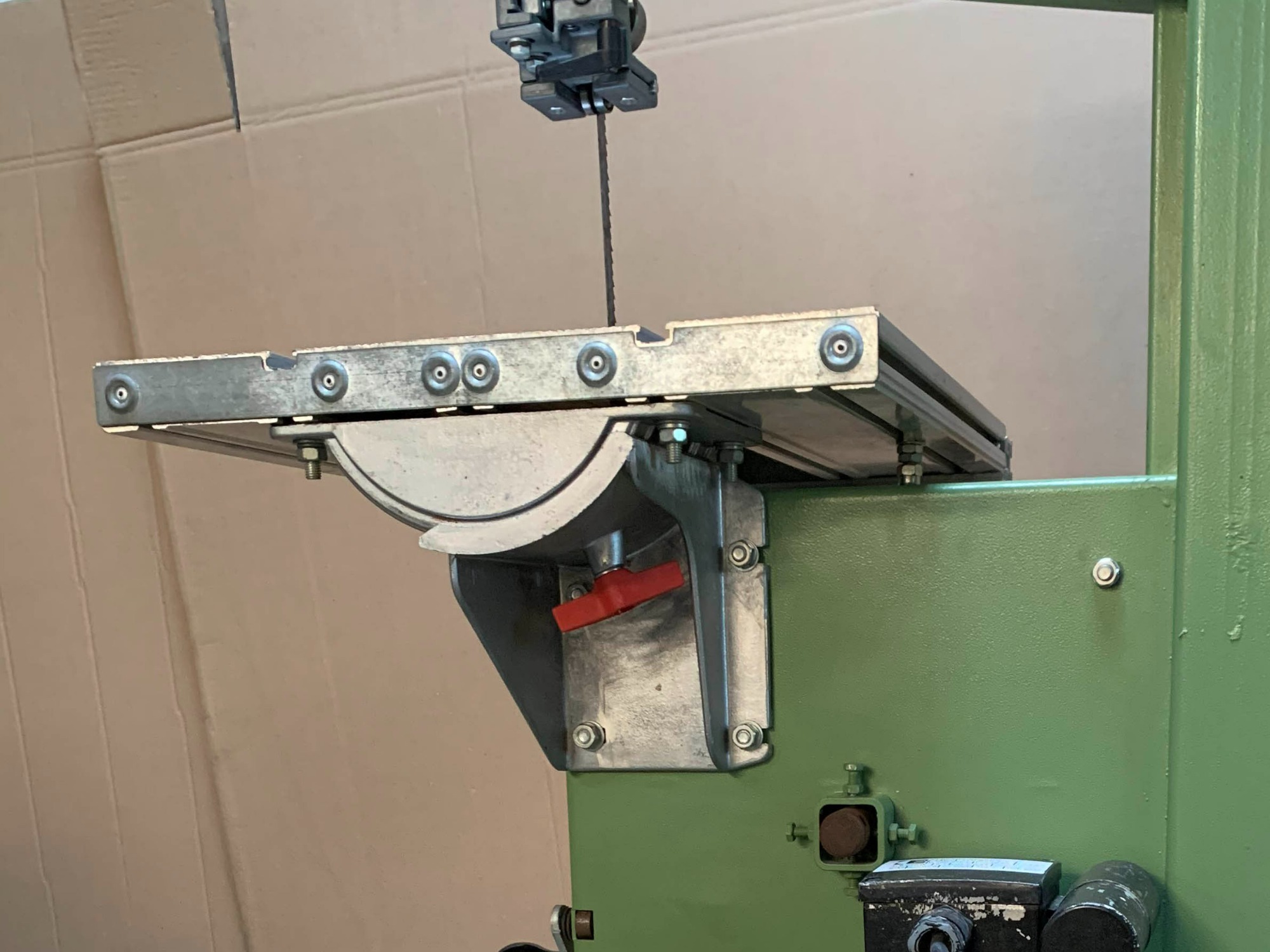

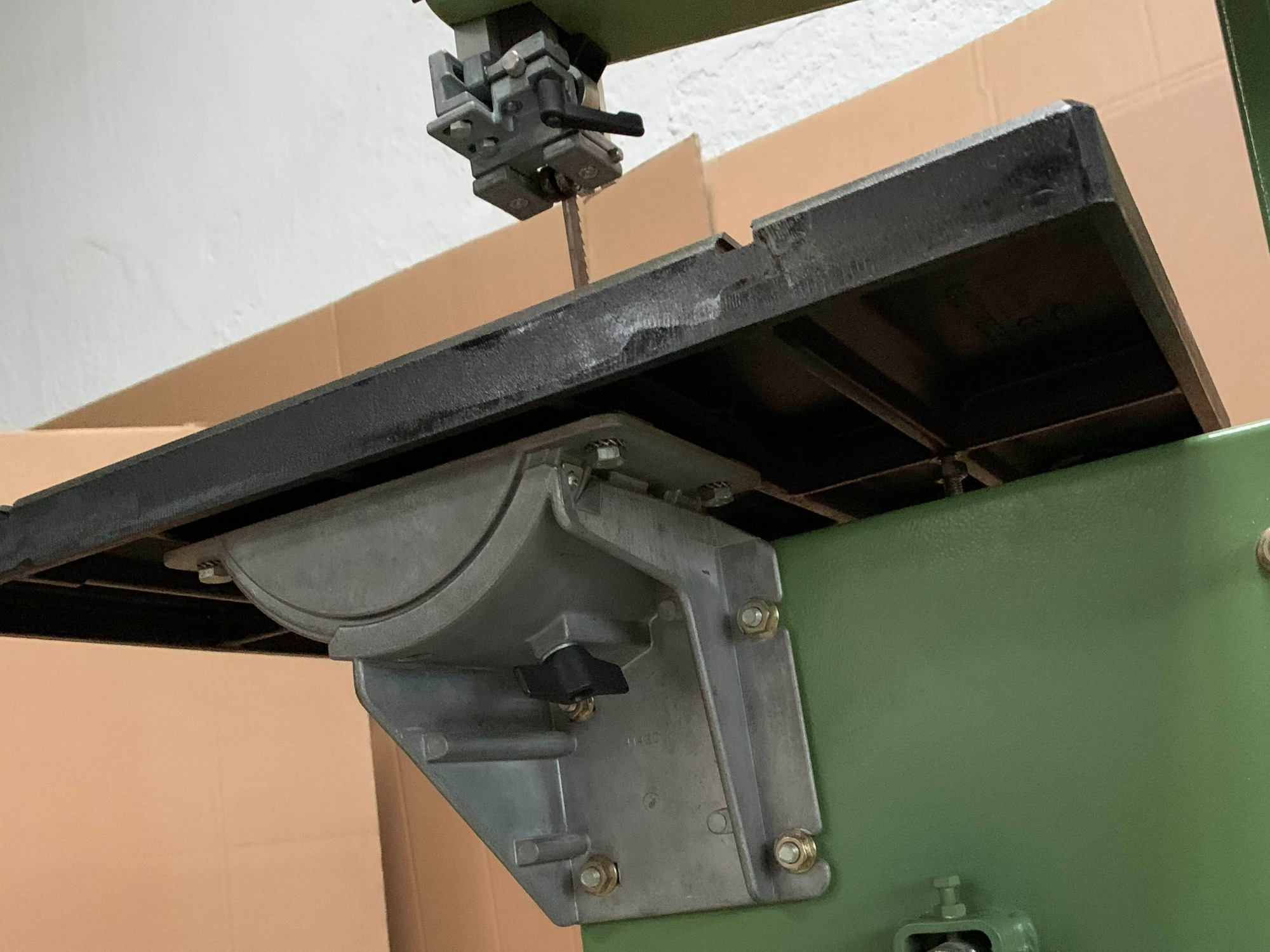

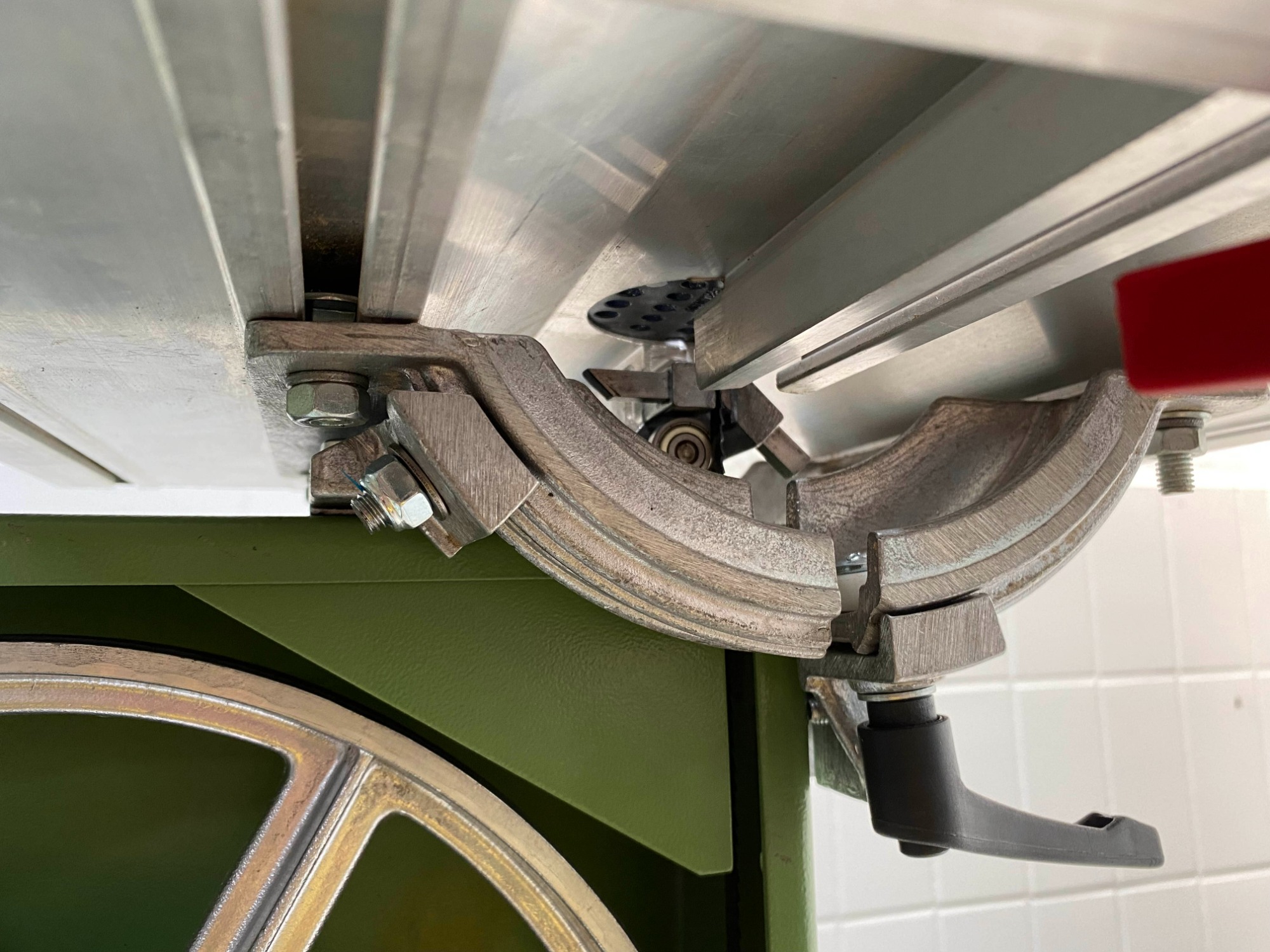

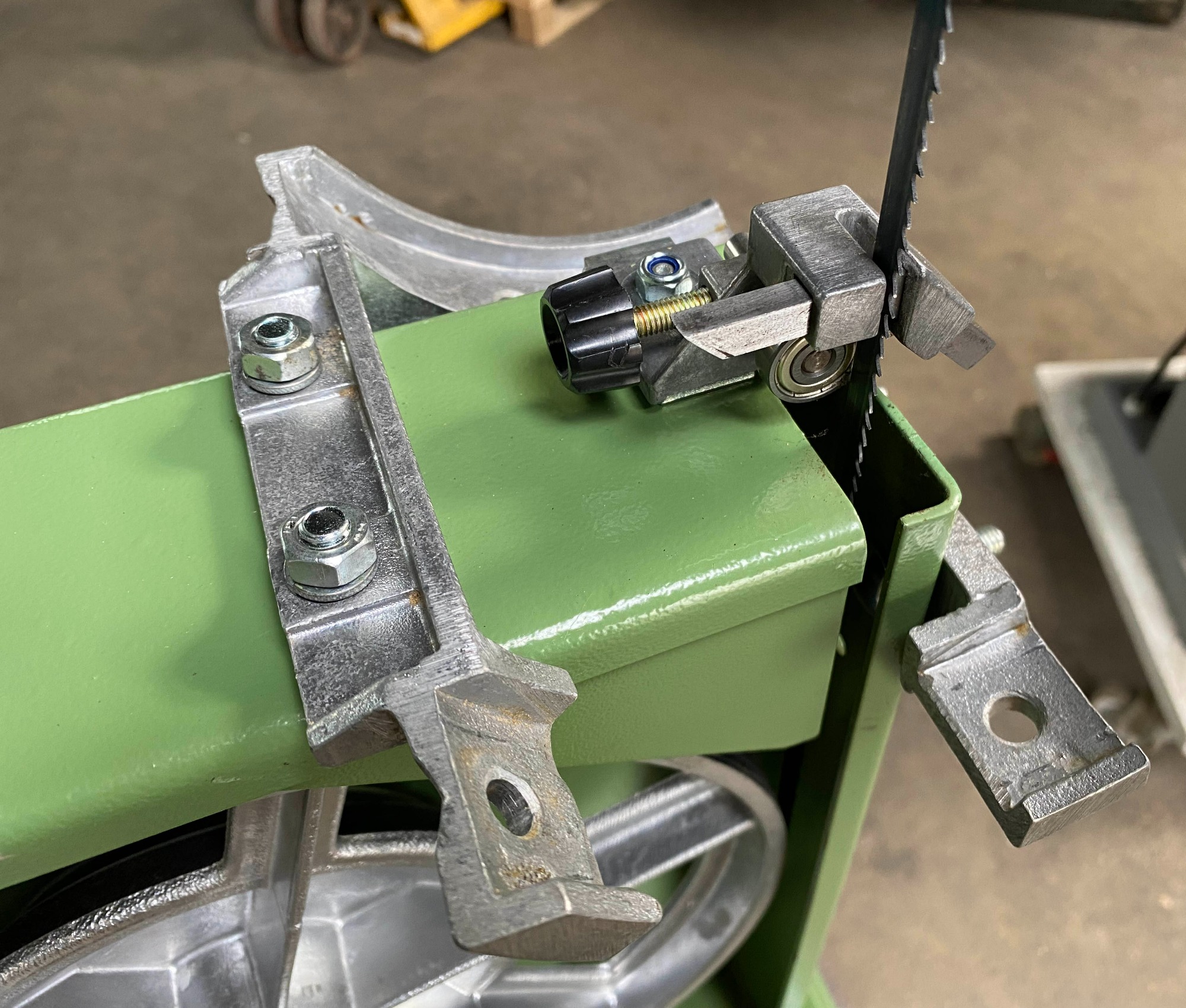

Auch die Tischverstellung wurde überarbeitet hier hatte die BAS 315 und BAS 450 zunächst eine Tischverstellung (in zwei Versionen) die den Tisch vorn und hinten am Gehäuse führte. Also vor und nach dem Schnitt was theoretisch durchaus Sinn macht jedoch in der Praxis ein paar Nachteile mit sich brachte. Daher wurde ab 1989 eine neue massive Tischverstellung hinter dem Gehäuse verbaut, die Führung vorne am Gehäuse der alten Tischverstellung konnte dadurch entfallen.

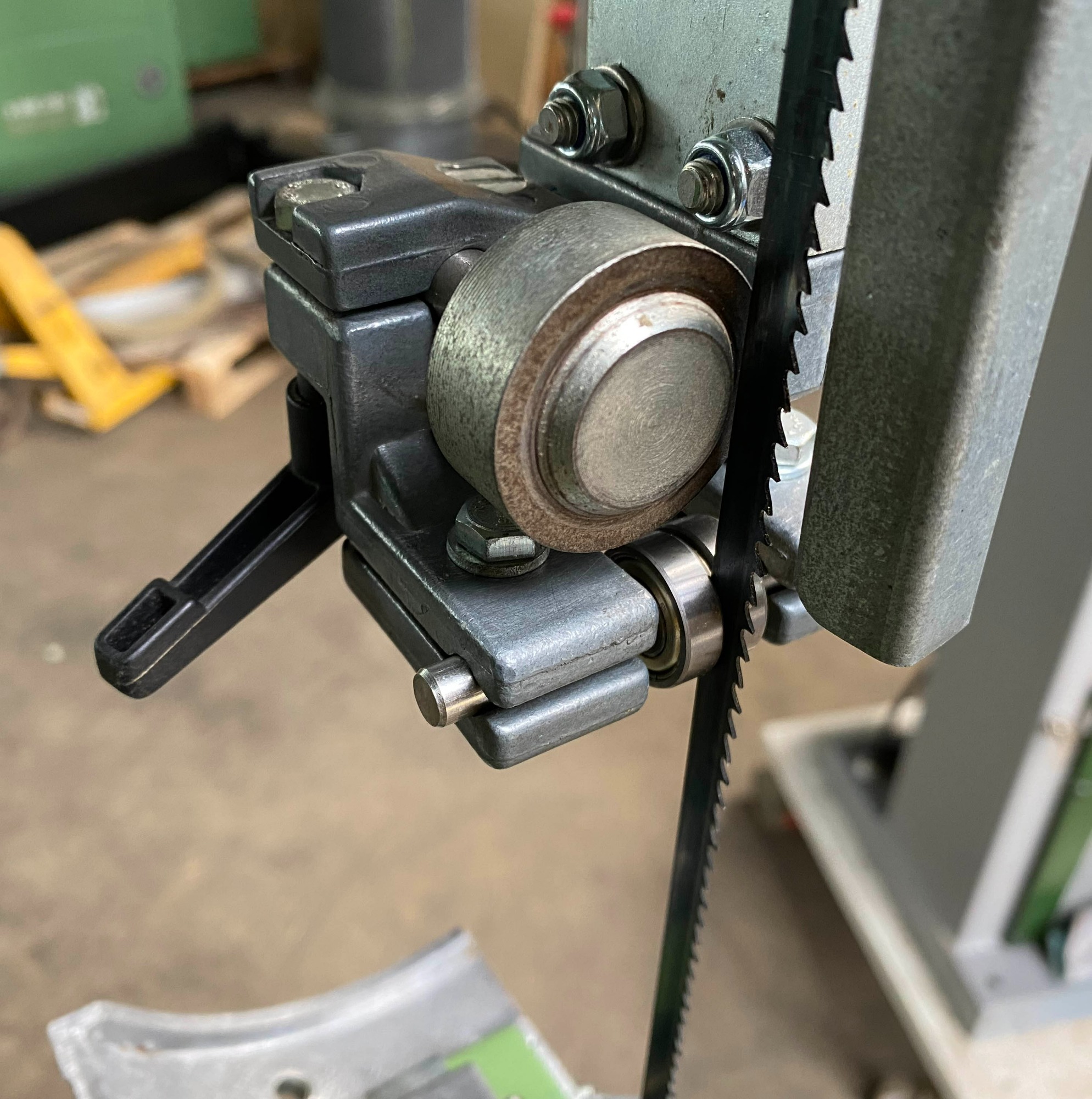

Ebenso wurde die anfänglich sehr einfache obere Bandführung mit der Standard Gegenrolle durch die endgültige Dreirollenführung ersetzt die auch in der BAS 450 und BAS 500 verbaut wurde.

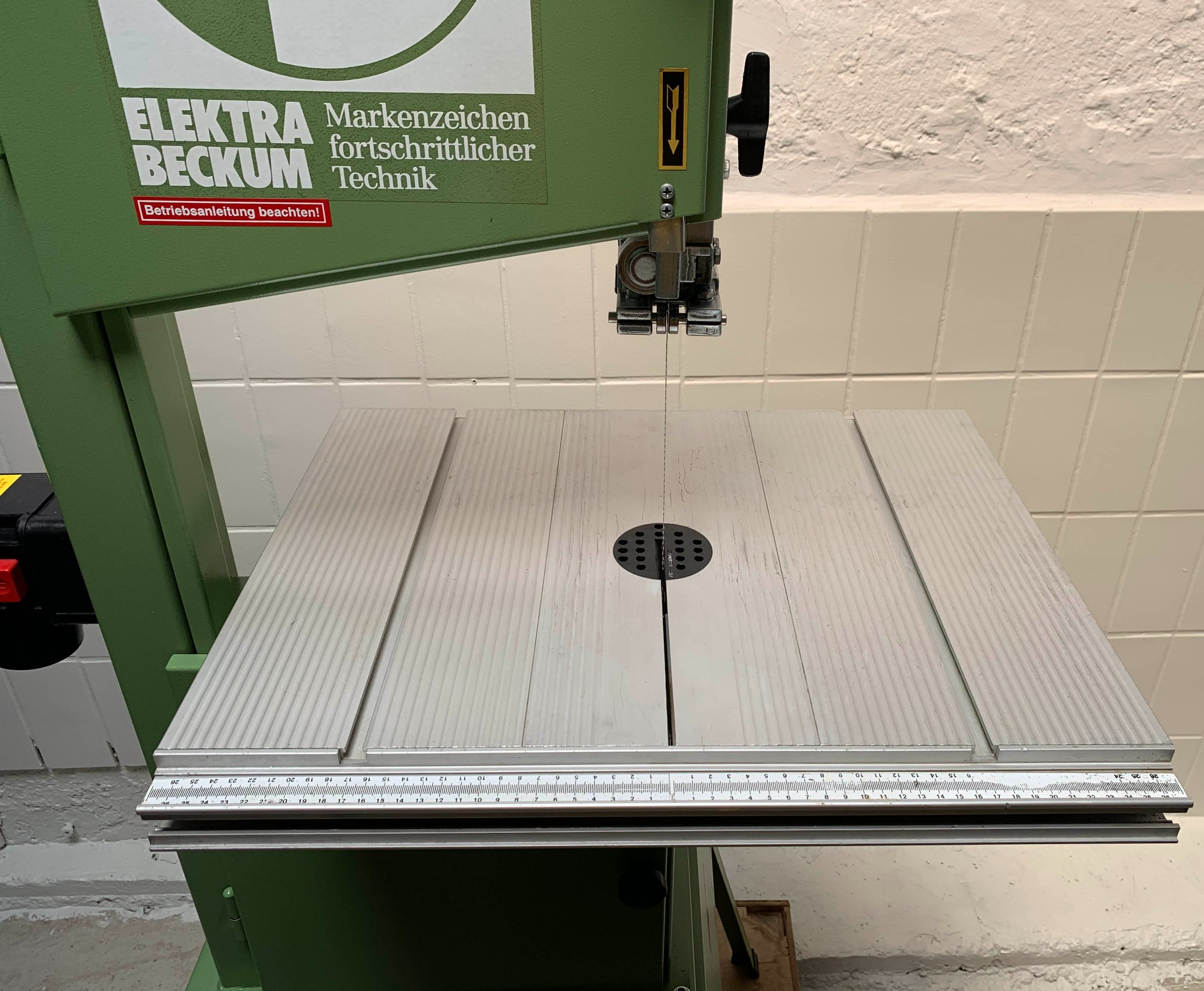

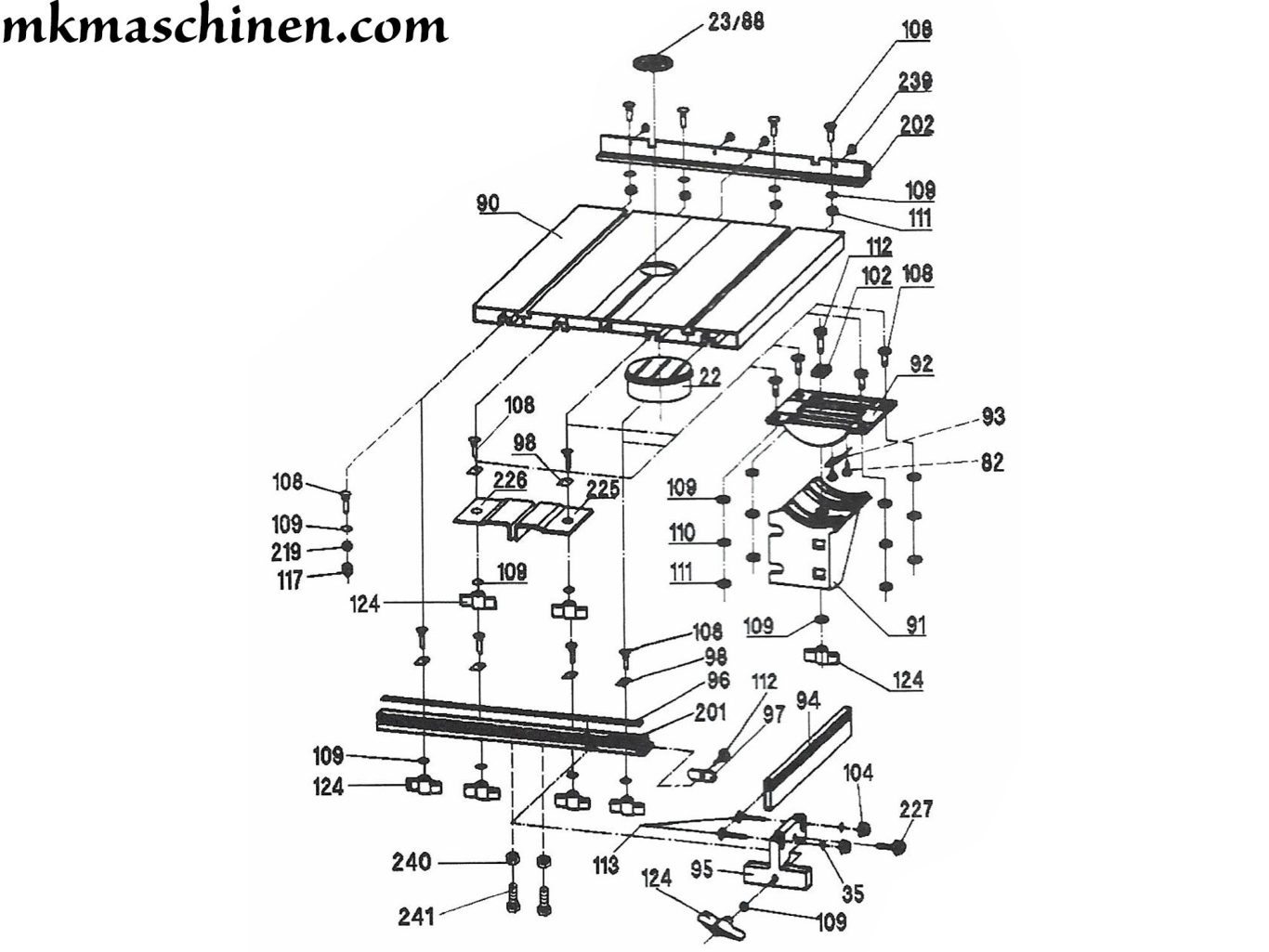

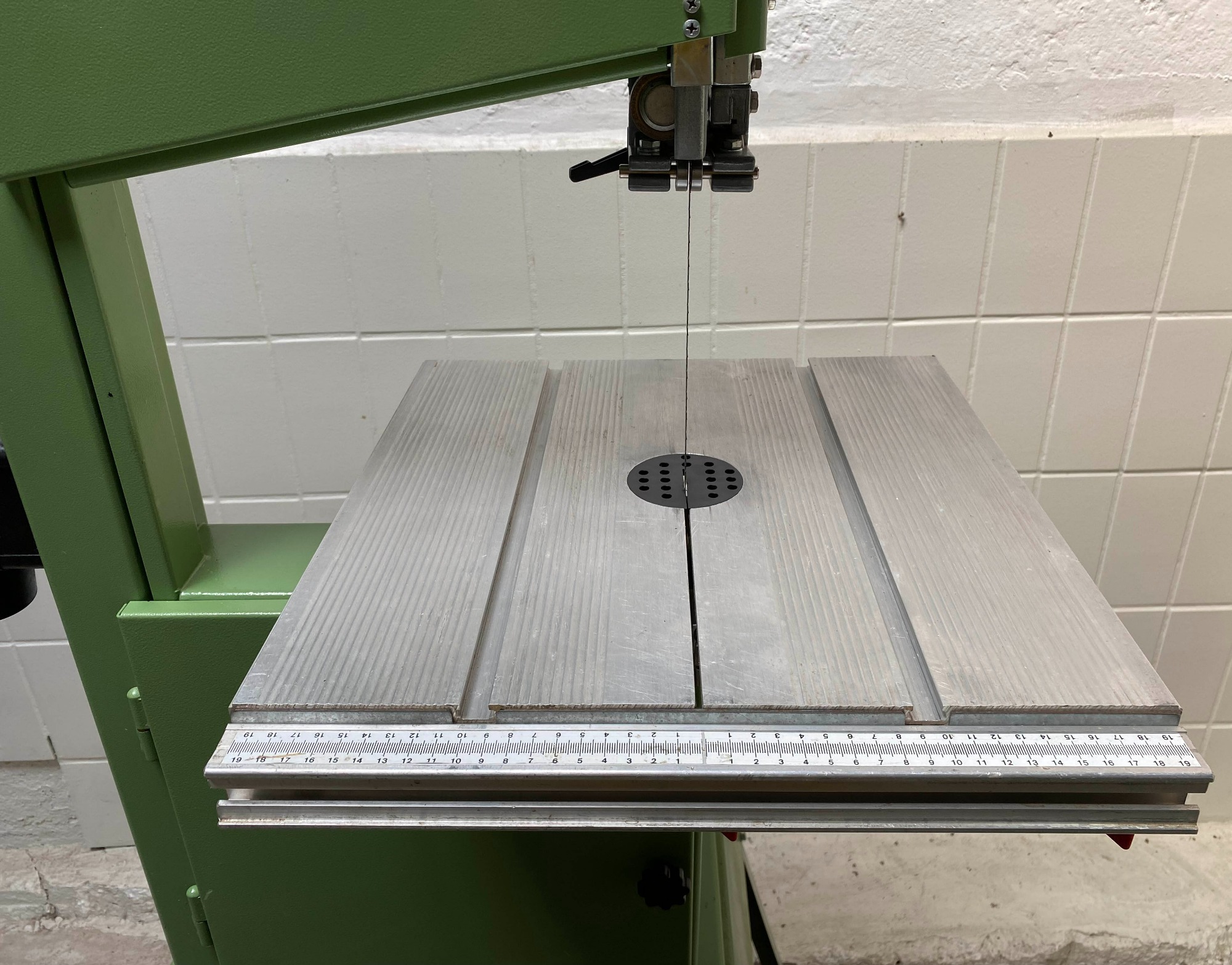

Ab KW 42 in 1990 bekam die BAS 315 ihren endgültigen Aluprofil Tisch 548 x 440 mm aus drei Elementen der ab da nicht mehr verbessert werden musste.

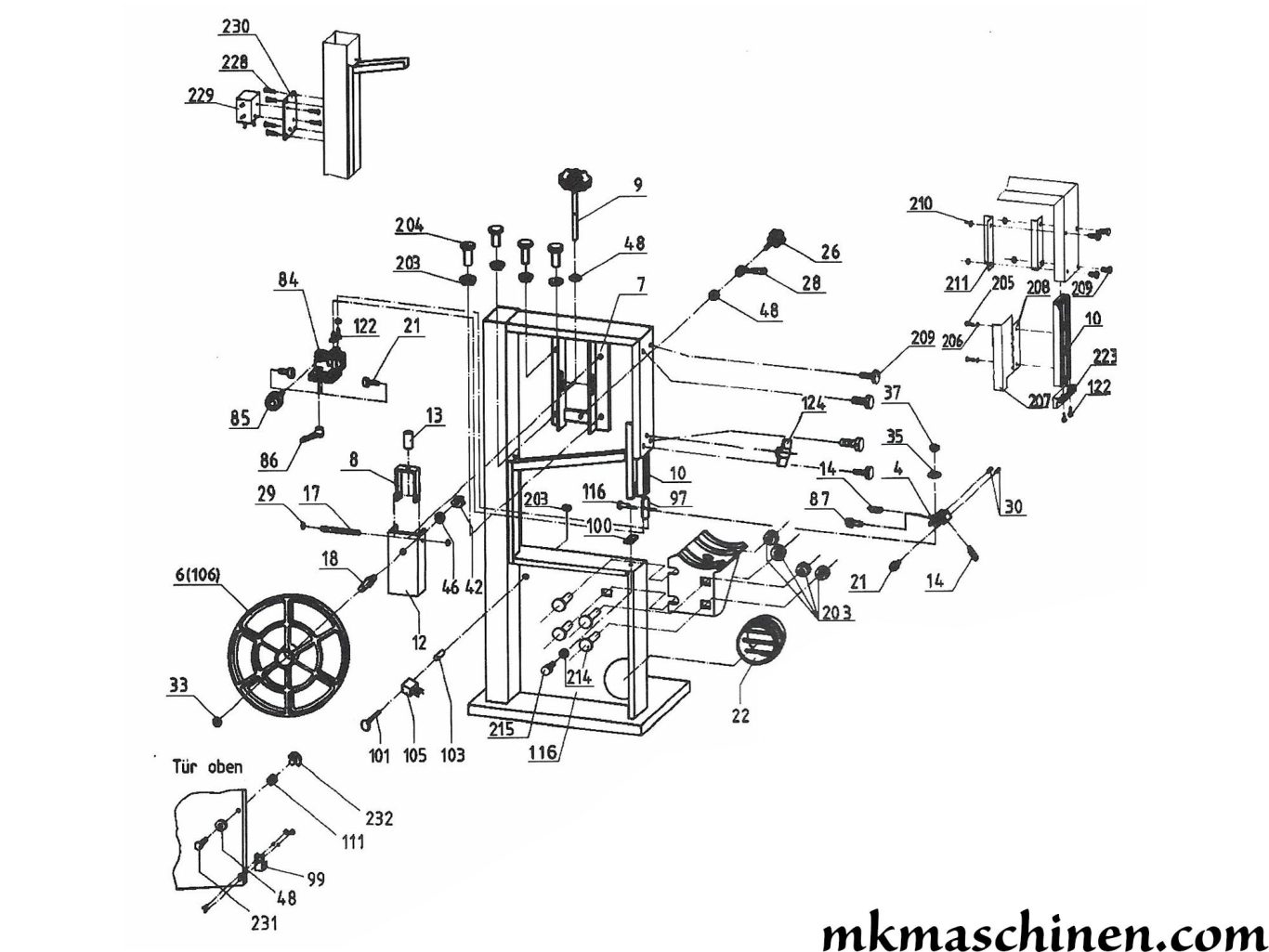

Die BAS 315 ab 1990 besteht aus ca. 56 maschinenspezifischen Teilen und ca. 50 Normteilen wie Muttern, Scheiben, Schrauben.

In den ersten Jahren hatten die BAS 315 Bandsägen noch Normmotoren aus Polen verbaut, die dann nach und nach durch AEG Motoren ersetzt wurden.

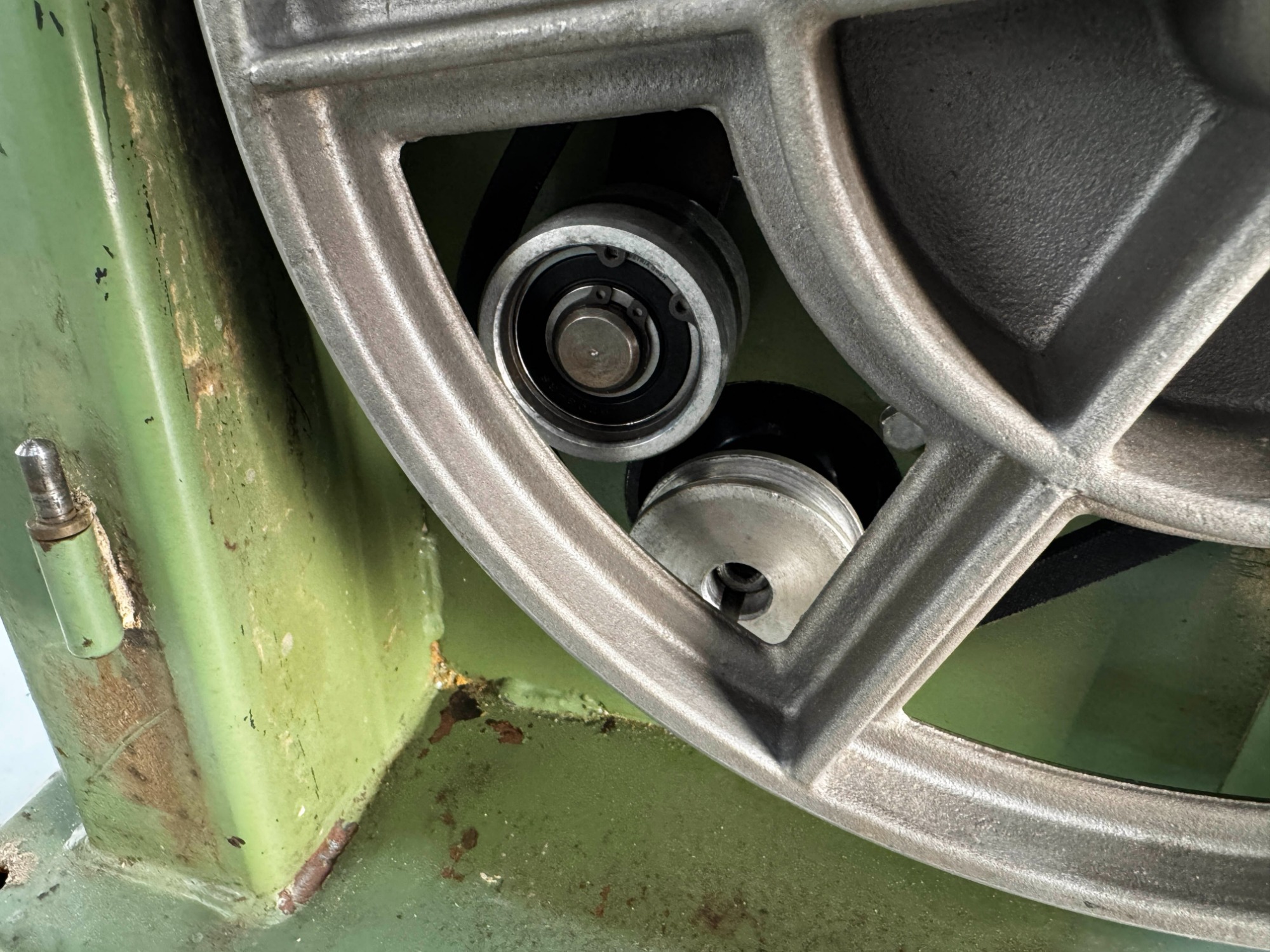

Im Jahrgang Baujahren 1992 +/- änderte Elektra Beckum leider kurzzeitig mal die Breite des Antriebsriemen von 4 auf 5 Rippen und merkte ziemlich schnell das dies eher Nachteile als Vorteile mit sich brachte. Darum empfehle ich auch wenn du eine dieser Maschinen hast die Verwendung eines 4 Rippen Riemens auf den 5er Keilrillenscheiben und das auflegen weg vom Gehäuse. Die Rille zum Gehäuse hin bleibt also frei.

Bei der BAS 315 kann man gut ablesen was man im allgemeinen als Kinderkrankheiten einer neuen Maschine meinte, häufige Verbesserungen in den ersten 5 bis 6 Jahren von 1983 bis 1989.

Im Jahr 1992 lag der Listen-Neupreis der BAS 315/4 DN 55 bei 1.049,00 DM. Unter Berücksichtigung des amtlichen Euro-Umrechnungskurs und der Entwicklung des allgemeinen Verbraucherpreisindex würde sich ein heutiger (Stand 08/2026) Listen-Neupreis von ca. 1.029,00 € ergeben.

BAS 350 WN und BAS 350 DN ab 1993

Mit der Einführung der BAS 500 in 1993 dem damit verbundenen Wechsel der Tischgröße auf 548 x 725 mm bekam auch die auslaufende BAS 450 diesen neuen Tisch sowie eine besondere Serie der BAS 315 und wurde deshalb BAS 350 WN benannt. Die BAS 350 unterscheidet sich von der BAS 315 ausschließlich im Sägetisch 548 x 725 mm (mit Absaugmöglichkeit hinten) und im Starter der seitlich am Gehäuse anstatt vorne angebracht war.

Aufbau der Bezeichnung:

BAS steht für Bandsäge

315 bezeichnet das Modell, abgeleitet vom Durchmesser der Sägebandrollen.

/4 steht für die Tischversion 360 x 400 mm

/5 steht für die Tischversion 490 x 550 mm (Den Tisch gab es aber die Bezeichnung wurde nie verwendet)

G steht für einen Grauguss Sägetisch

D steht für 400 Volt Drehstromanschluss

W steht für 230 Volt Wechselstromanschluss

N steht für Nullspannungsschalter

B steht für die Motorbremse

25 steht für 0,25 kW Abgabeleistung
55 steht für 0,55 kW Abgabeleistung

Modelle ab 1984:

BAS 315/4 W 25
BAS 315/4 W 55
BAS 315/4 Unimex
BAS 315/5 W 25
BAS 315/5 W 55
BAS 315/5 W Unimex

Modelle ab 1992:

009 013 1516 - BAS 315/4 WN 55 - Aluminiumtisch 548 x 440 mm
009 013 1524 - BAS 315/4 DN 55 - Aluminiumtisch 548 x 440 mm

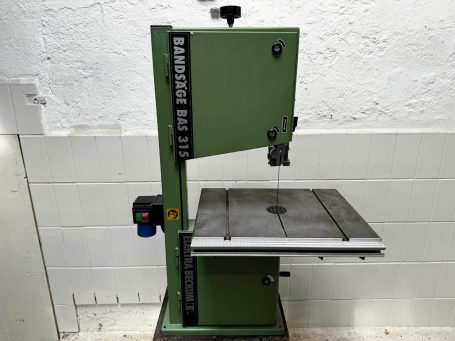

009 013 1591 - BAS 315/4 GWN 55 - Graugusstisch 550 x 400 mm
009 013 15xx - BAS 315/4 GDN 55 - Graugusstisch 550 x 400 mm
009 003 5002 - BAS 350 WN - Aluminiumtisch 548 x 725 mm
009 003 5010 - BAS 350 DN - Aluminiumtisch 548 x 725 mm

Sonderzubehör:

Die Bestellnummern wurden in 1990 überarbeitet

090 900 0521 – Winkelanschlag für 1-teilige Tischplatte
091 000 8048 – Winkelanschlag für 3-teilige Tischplatte
090 900 5760 – Kreisschneideeinrichtung
090 900 5744 – Bandschleifvorrichtung
090 900 4276 – Untergestell grün
090 901 0900 - Präzisionsdreirollenführung
090 900 0475 – Sägeblatt 6 mm für Kurvenschnitte
090 900 0467 - Sägeblatt 12 mm für Universalschnitte
090 900 0483 - Sägeblatt 15 mm für Geradeschnitte

Seriennummern Maschinen

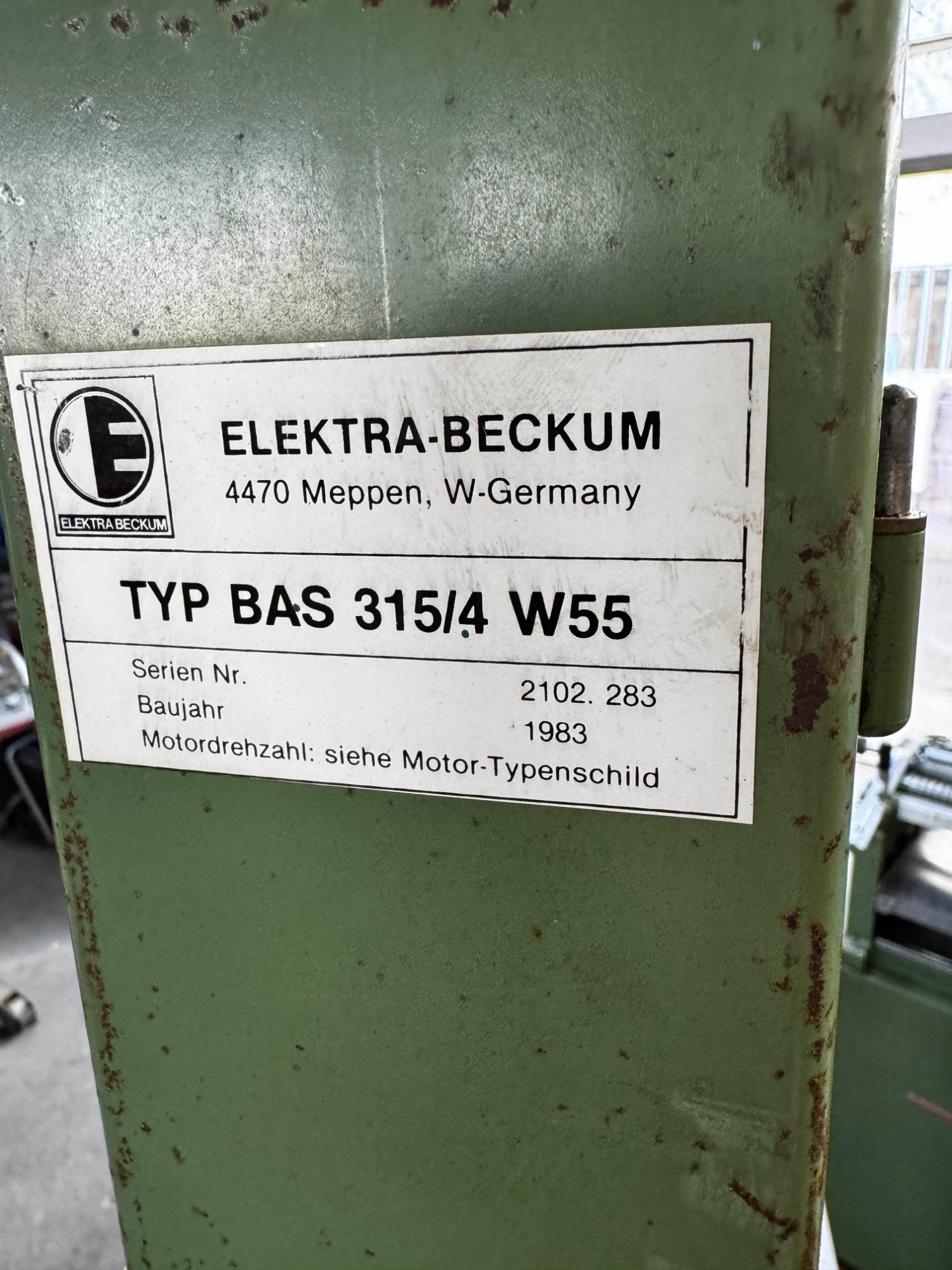

2102 283 – Baujahr 1983

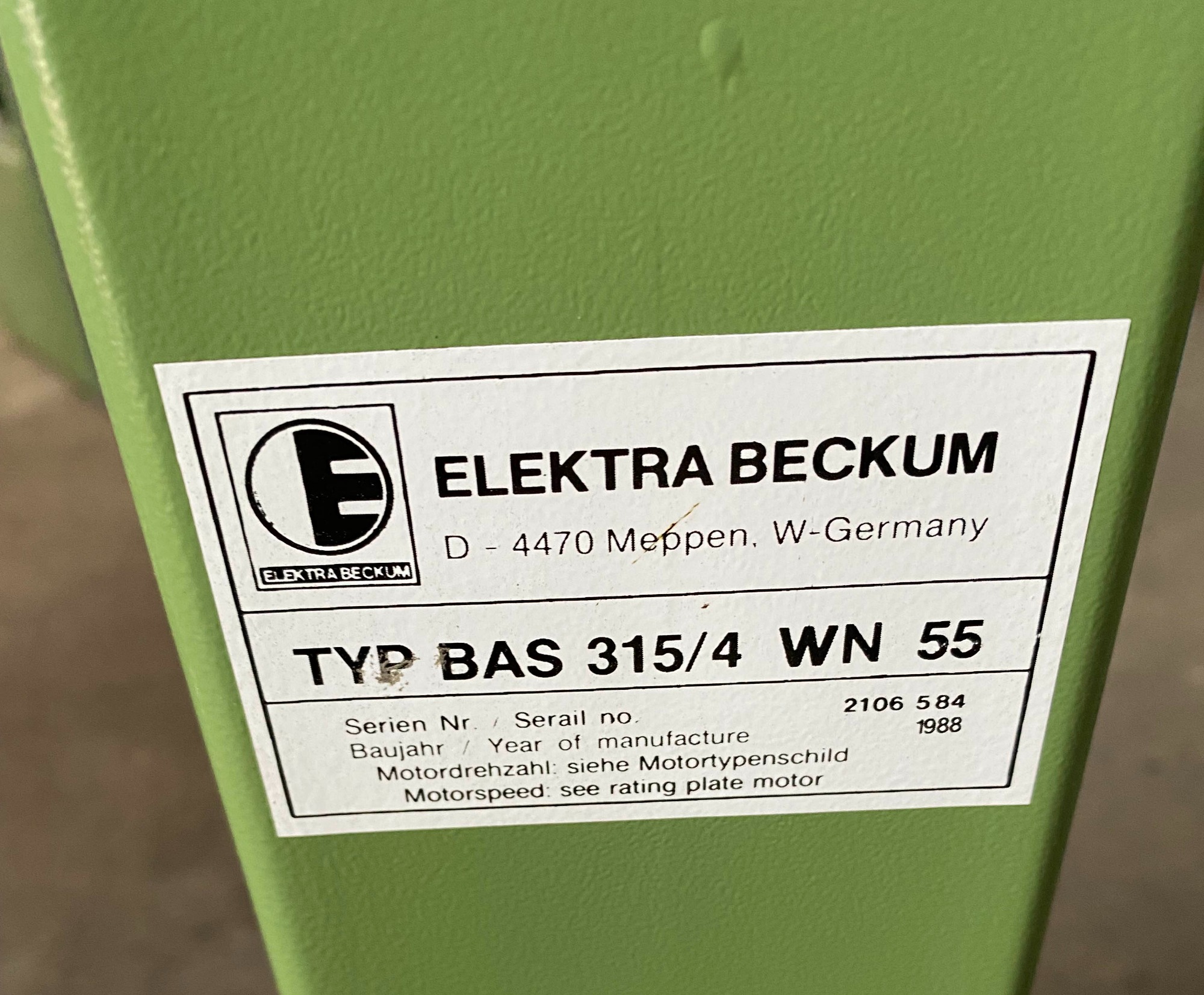

2106 584 – Baujahr 1984 – 1991
890001 – ab Baujahr 1991
910001 – ab Baujahr 1992

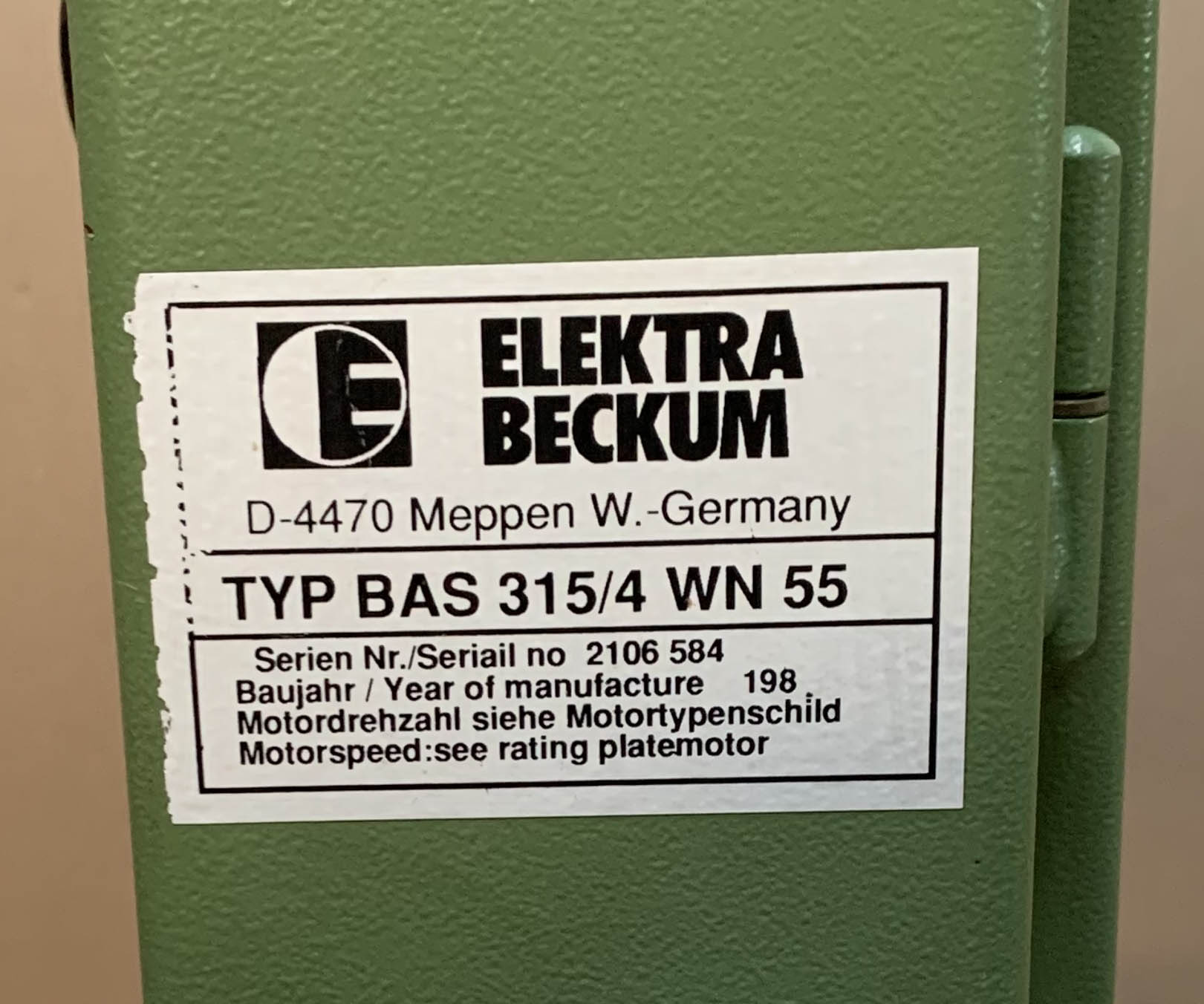

Bis 1991, insbesondere in den 1980ern nahm man es nicht so genau mit den Typenschildern. Was man da hatte wurde genommen, evtl. mal die Jahreszahl überklebt oder in einem Typenschild beim Feld "198" vergessen das Jahr auszufüllen.

Seriennummern laut Bedienungsanleitungen

00.001 - Bandsäge BAS 315
009004 - 1988 mit alter Tischverstellung, 400 x 400 mm Tisch, Keilriemen, Dreirollenführung
009004 K - 1991 – neue Tischverstellung
09004 K - ab 1992

Die Bedienungsanleitungen der BAS 315 wurde nur spärlich überarbeitet, so gab es zum Beispiel bis 1995 keine Änderung der Abbildung auf dem Umschlag, diese Umschlagseite ist durchgängig mit einer BAS 315 aus den 1980er mit der alten Tischverstellung abgebildet.

Technische Daten Elektra Beckum BAS 315/4 WN 55 Baujahr 1996:

Tisch Material: Aluminium, 3 teilig
Tischgröße: ca. 548 x 440 mm (B x T)
Sägebereich: bis 170 mm Höhe des Werkstücks
Sägebereich: 305 mm Durchlassbreite
Schnittgeschwindigkeit: 370 / 800 m/min
Schwenkbereich: 0 ~ 45°
Arbeitshöhe: 110 cm (mit optionalem Untergestell, Höhe 62 cm)
Sägeblattlänge: 2240 mm
Sägeblattbreite: 6 ~ 15 mm
Motortyp: BAS 315
Motorleistung P1: 810 Watt
Motorleistung P2: 550 Watt S1
Motordrehzahl: 1400 U/min
Schutzart: IP 44
Netz: 230V 1Ph
Motorbremse: keine
Motorbremse Stillstand: 5 ~ 6 Sek.
Wiederanlaufschutz: Ja
Abmessungen: 1265 x 610 x 590 (H x B x T)
Standfläche: 455 x 340 mm (B x T)
Gewicht: 45 kg

Lärminformation nach DIN 45635
Schalleistungspegel Leerlauf: 84,1 dB(A)
Schalleistungspegel Arbeit: 85,5 dB(A)
Arbeitsplatzbezogener Emissionswert Leerlauf: 73,3 dB(A)
Arbeitsplatzbezogener Emissionswert Arbeit: 79,4 dB(A)
